Audi A6 C5 предохранители и реле
В нашей статье представлена информация о блоках реле и предохранителях Ауди A6 C5. Второе поколение Audi A6 выпускалось в кузовах седан и универсал (Avant) в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году и обозначалась серия как С5.

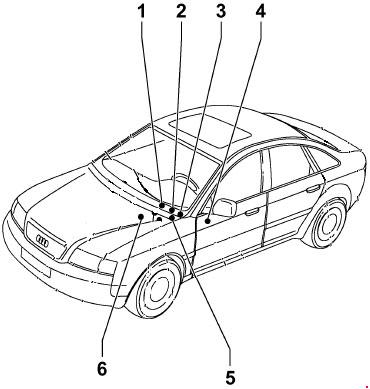

Места расположения блоков предохранителей в ауди а6 с5
- 3-х разъемный монтажный блок
- 8-ми разъемный монтажный блок
- Центральное распределительное устройство с блоком реле
- Основной блок предохранителей
- 13-ти разъемный монтажный блок
- Монтажный блок в водоотводящем коробе
Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.
3-х разъемный монтажный блок
Схема
Описание
| 1 | Реле малой мощности нагрева — J359 Реле усилителя тормозов — J569 |
| 2 | Реле автономного отопителя — J8 Разделительное реле солнечной батареи — J354 |
| 3 | Реле большой мощности нагрева -J360 |
| A | Не используется |
| B | Не используется |
| C | Предохранитель дополнительного нагревателя 2 — S143 Предохранитель гидравлического насоса (усилитель тормозов) — S279 Предохранитель топливного насоса — S81 (RS6 с левым рулем) |
| D | Предохранитель дополнительного нагревателя — S109 Предохранитель топливного насоса — S81 (RS6 с правым рулем) |

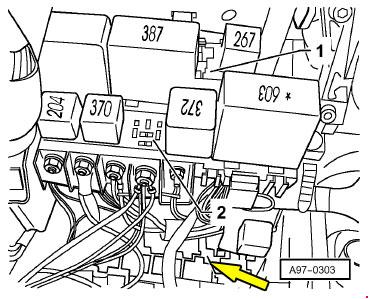

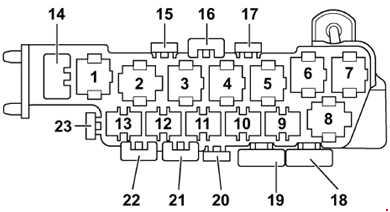

8-ми разъемный монтажный блок
Данный блок реле располагается за центральным распределительным устройством. Вот его схема.
Описание схемы
| 1 | Реле электромагнитных клапанов — ABS с ESP — J106 |
| 2 | Реле вентилятора радиатора (2-я скорость) — J101 |
| 3 | Реле вентилятора радиатора — J26 Реле прокачки ОЖ после выкл. двигателя -J151 |
| 4 | Реле включения вентилятора радиатора — J138 |
| 5 | Не используется |
| 6 | Реле компрессора пневмоподвески — J403 (Allroad) |
| 7 | Реле гидравлического насоса — ABS с ESP — J105 |
| 8 | Реле запорного клапана охлаждающей жидкости — J541 |
| 14 | Термо-предохранитель регулировки сиденья водителя — S44 (Allroad) |
| 15 | Предохранитель 12В разъема — S184 |
| 16 | Термо-предохранитель передних стеклоподъемников — S37 |
| 17 | Термо-предохранитель задних стеклоподъемников — S43 |
| 18 | Предохранитель блока ABS — S123 |
| 19 | Предохранитель вентилятора радиатора — S42 |
| 20 | Предохранитель блока управления вентилятора радиатора — S142 |
| 21 | Термо-предохранитель регулировки сиденья водителя — S44 Предохранитель вентилятора радиатора — S42 (Allroad) |
| 22 | Предохранитель пневмоподвески — S110 (Allroad) |
| 24 | Термо-предохранитель регулировки сиденья пассажира — S80 |

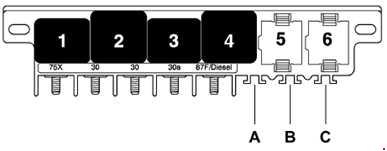

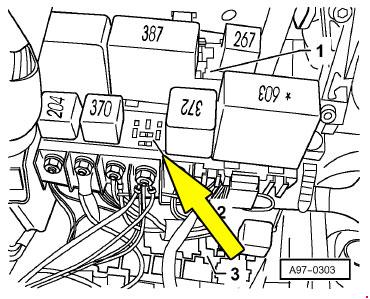

Центральное распределительное устройство
схема
Расшифровка
| 1 | Реле звукового сигнала — J4 |
| 2 | Реле разгрузки X контакта — J59 |
| 3 | Реле гидронасоса понижающего демультипликатора — J555 (Allroad) |
| 4 | Реле топливного насоса — J17 (бензиновые двигатели) Реле свечей накаливания — J52 (дизельные двигатели) |
| 5 | Реле стеклоочистителя и омывателя — J31 |
| 6 | Реле стеклоочистителя и омывателя — J31 |
| A | Предохранитель регулировки рулевой колонки — S275 |
| B | Предохранитель задней шторки — S100 |
| C | Предохранитель блока управления охранной сигнализацией II — S181 (такси) Предохранитель C — S204 (полицейские автомобили) Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили) Предохранитель блока управления многофункционального рулевого колеса — S326 |

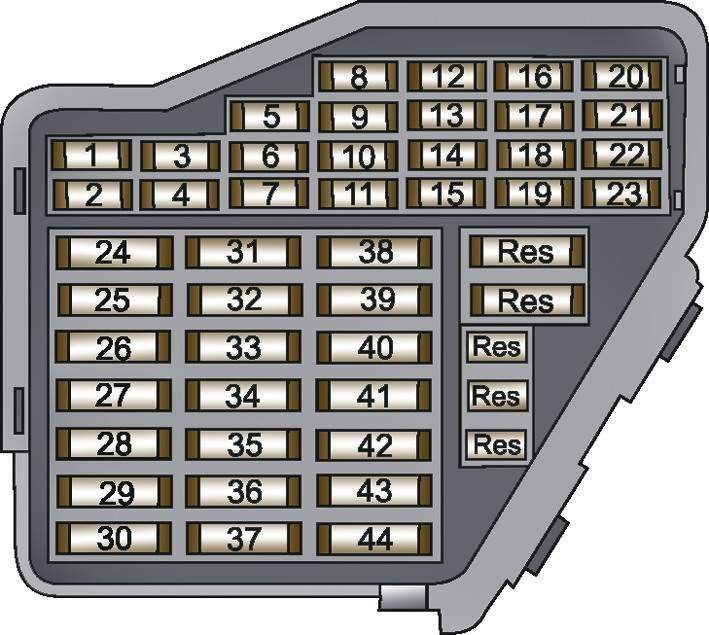

Основной блок предохранителей

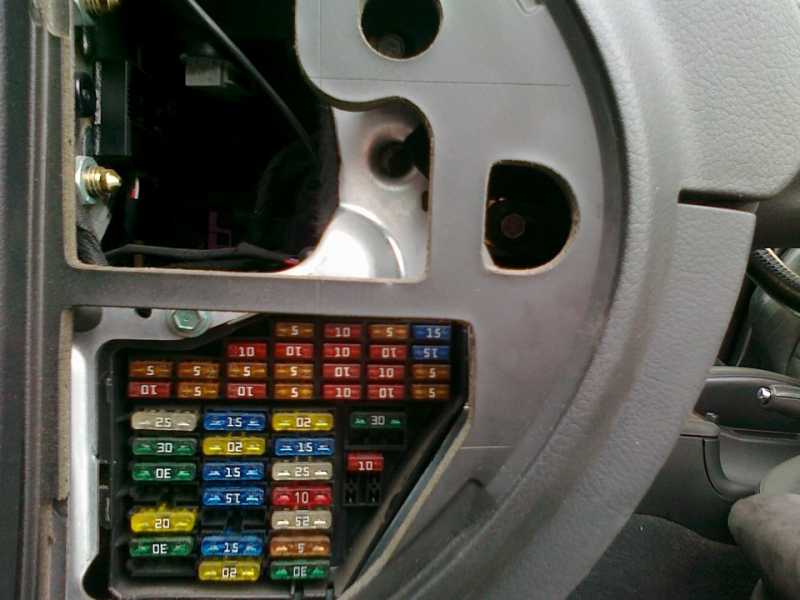

Располагается с левого торца приборной панели под защитной крышкой.
Сверяйте описание схемы с таблицей на обратной стороне крышки.
Описание схемы
| № | Потребитель тока |
| 1 | 5A Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала |
| 2 | 10A Указатели поворота |
| 3 | 5A Очистители фар, освещение |
| 4 | 5A Освещение номерного знака |
| 5 | 10A Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации |
| 6 | 5A Центральная блокировка замков |
| 7 | 10A Блок управления ABS, выключатели стоп-сигнала и педали сцепления |
| 8 | 5A Телефон, Telematik |
| 9 | 10A Обогрев зеркал |
| 10 | 5A Автоматический корректор света фар |
| 11 | 10A Круиз-контроль при автоматической коробке передач Multitronic |
| 12 | 10A Питание системы самодиагностики |
| 13 | 10A Стоп-сигналы |
| 14 | 10A Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья |
| 15 | 10A Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации |
| 16 | 5A Электронная система стабилизации |
| 17 | 10А Навигационная система |
| 18 | 10A Дальний свет правый |
| 19 | 10A Дальний свет левый |
| 20 | 10/15А Ближний свет правый, корректор наклона правой фары |
| 21 | 10/15А Ближний свет левый, корректор наклона левой фары |
| 22 | 5А Габаритные и стояночные огни правые |
| 23 | 5А Габаритные и стояночные огни левые |
| 24 | 25А Стеклоочистители, насос омывателя, реле интервалов времени |
| 25 | 30А Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк |
| 26 | 30А Обогрев заднего стекла |
| 27 | 15А Обогрев рулевого колеса |
| 28 | 20А Топливный насос |
| 29 | 20/30А Электронные системы двигателя |
| 30 | 20А Подъемно-сдвижная панель люка крыши |
| 31 | 15А Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида |
| 32 | 20А Электронные системы управления двигателем |
| 33 | 15А Предохранитель прикуривателя Audi A6 C5 |
| 34 | 15А Электронные системы управления двигателем |
| 35 | 30А „Плюс“ продолжительного электропитания прицепа |
| 36 | 15А Противотуманные фары, задние противотуманные фонари |
| 37 | 20А Телефон, радио |
| 38 | 20А Светильник багажника, центральная блокировка замков |
| 39 | 15А Аварийная сигнализация |
| 40 | 25А Звуковой сигнал |
| 41 | 25А Антиблокировочная система/ система электронной стабилизации |
| 42 | 25А Система электронной стабилизации |
| 43 | 5А Контакты S (радио) |
| 44 | 30А Обогрев сидений |
За прикуриватель отвечает предохранитель номер 33 на 15А.

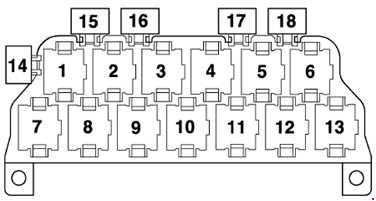

13-ти разъемный монтажный блок
Схема
Расшифровка
| 1 | Реле звукового сигнала — J4 (телематика — USA) |
| 2 | Реле подключения генератора — J442 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, переключение света — J549 (специальные автомобили) |
| 3 | Разделительное реле солнечной батареи -J309 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, сигнализация дальним светом — J461 (специальные автомобили) |
| 4 | Реле блокировки стартера -J207 Реле блокировки стартера и свет заднего хода — J226 |
| 5 | Реле магнитной муфты — J44 Реле автономного отопителя — J8 |
| 6 | Реле противотуманного света — J5 Реле топливного насоса — J17 (двигатели TDI) |
| 7 | Блок управления многофункционального рулевого колеса — J453 |
| 8 | Блок управления многофункционального рулевого колеса — J453 |
| 9 | Устройство контроля ламп — J123 |
| 10 | Устройство контроля ламп — J123 |
| 11 | Блок управления функции складывания зеркал — J351 |
| 12 | Блок управления функции складывания зеркал — J351 |
| 13 | Блок управления Servotronic — J236 |
| 14 | Предохранитель таксометра — S182 Предохранитель E — S201 (полицейские автомобили) Предохранитель реле гидравлического насоса — S279 (Allroad) |
| 15 | Не используется |
| 16 | Предохранитель охранной сигнализации — S57 (такси) Предохранитель B — S202 (полицейские автомобили) |
| 17 | Предохранитель таксометра и охранной сигнализации — S183 (такси) Предохранитель C — S203 (полицейские автомобили) Предохранитель рации — S253 (специальные автомобили) Предохранитель противотуманных фар — S28 (дневные ходовые огни — Канада) |
| 18 | Установлено в любом свободном месте Реле подключения генератора — J442 (специальные автомобили) Блок управления охранной сигнализацией II — J430 (такси) Реле световой сигнализации — J182 (полицейские автомобили) Разделительное реле солнечной батареи -J309 (такси) |

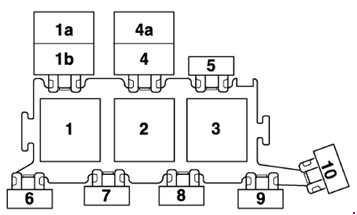

Монтажный блок в водоотводящем коробе
Таблица с описанием
| 1 | Реле насоса вторичного воздуха — J299 (RS6) |
| 1a | Реле вентилятора радиатора (Allroad) — J26 |
| 1b | Реле прокачки ОЖ после выкл. двигателя (Allroad) — J151 Реле дополнительного насоса системы охлаждения — J496 |
| 2 | Реле насоса вторичного воздуха — J299 |
| 3 | Реле питания блока Motronic — J271 (бензиновые двигатели) Реле системы непосредственного впрыска дизельного топлива — J322 (дизельные двигатели) Реле, противоблокировочное устройство — J64 (автоматическая коробка передач — 01J) |
| 4 | Реле насоса системы охлаждения топлива — J445 Реле прокачки ОЖ после выкл. двигателя — J151 (RS6) |
| 4a | Не используется |
| 5 | Предохранитель блока управления двигателем — S102 Предохранитель электроники двигателя (Allroad) — S282 |
| 6 | Не используется (автомобили с левым рулем) Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала — S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора — S94 (Allroad) |
| 7 | Предохранитель свечей накала — S39 (двигатели: V6 TDI, V8 TDI) Предохранитель насоса вторичного воздуха — S130 (бензиновые двигатели) Предохранитель вспомогательного нагревателя — S62 (автомобили с правым рулем) Не используется (автомобили с правым рулем) |
| 8 | Предохранитель вспомогательного нагревателя — S62 (автомобили с левым рулем) Не используется (автомобили с левым рулем) |
| 9 | Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала — S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора — S94 (Allroad) Предохранитель насоса охлаждающей жидкости — S78 (RS6) Не используется (автомобили с правым рулем) |
| 10 | Предохранитель насоса охлаждения топлива — S262 Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J) Предохранитель блока управления вентилятора радиатора — S142 (Allroad) Не используется (автомобили с правым рулем) |
Отдельные предохранители:
Автомобили с левым рулем:
— Вспомогательный нагреватель — S62 (с 2001 года)
Автомобили с правым рулем:
— Вспомогательный нагреватель — S62 (с 2001 года)
— Предохранитель насоса охлаждения топлива — S262
— Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J)
— Предохранитель блока управления вентилятора радиатора — S142 (Allroad)
