Ауди а8 д2 предохранители
Автомобиль Audi a8 d2 появился на рынке в 1994 году. Выпускалась данная модель в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 года. За это время получила 2 рестайлинга. Мы предоставим Вам схемы блоков реле и предохранителей ауди а8 д2 с описанием элементов.

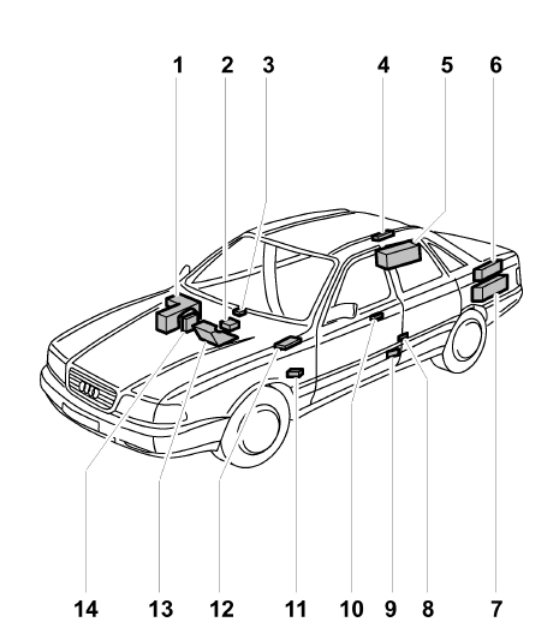

Общая схема электронных блоков в ауди а8 д2
- Блок управления системой круиз-контроля — J213;
- Блок управления подушками безопасности — J234;
- Диагностический разъем в центральной консоли под пепельницей;
- Реле и блоки предохранителей в багажном отсеке с право;
- Аккумулятор / дополнительная батарея;
- Звуковой сигнал противоугонной системы — H8;
- Кронштейн для блоков управления;
- Блок управления зеркальной памятью — J267, стойка B, сторона водителя;
- Блок управления регулировкой высоты рулевой колонки / ремня безопасности — J352 под ковром;
- Блок управления цилиндром с подогревом — J210;
- Реле под полкой со стороны водителя (вспомогательный ретранслятор на рулевой панели слева);
- Блок управления ABS — J104 и вентилятор радиатора реле 3-й скорости — J135, под полом со сторона водителя;
- Блок электроники в пространстве для ног переднего пассажира;
- Блок предохранителей, правая стойка, в пространстве для ног переднего пассажира.
Блок предохранителей и реле в моторном отсеке
- Электронный блок управления КПП
- Круиз контроль
- Блок управления двигателем.
Второй блок реле и предохранителей под капотом
Схема
Описание элементов схемы
| 1 | Реле иммобилайзера |
| 2 | Реле электронного блока управления двигателем |
| 3 | |
| F1 | (15A) Трансмиссия |
| F2 | (15A) Трансмиссия |
| F3 | (15A) Система Motronic |
| F4 | Запасной |
| F5 | (15A) Форсунки |
| F6 | (15A/20A) Катушки зажигания |

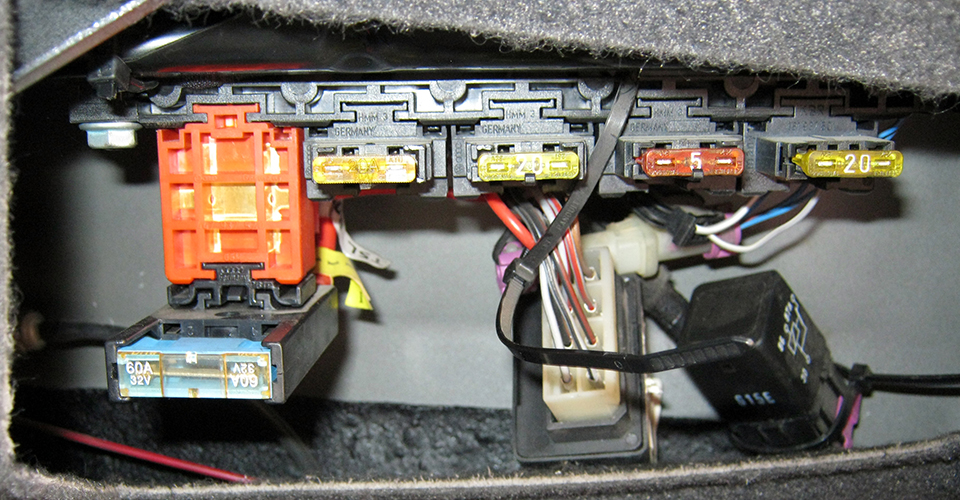

Блок предохранителей и реле в багажнике
Для доступа необходимо снять накладку с правой стороны багажного отделения.

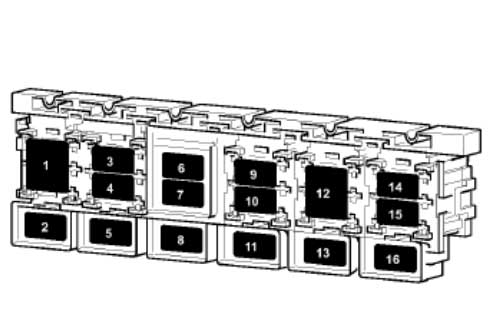

Общая схема
Обозначение
1 — Клеммная коробка 30 (TV2)
2 — Предохранитель гидравлического насоса ABS (S53) 50 A
3 — Предохранитель сидений с подогревом (S38) 20 A
4 — Предохранитель на клеммах 30 — буксировка прицепа (S77) 20 A
5 — Запасной
6 — ABS (S54) 25 A
7 — Предохранитель (S92) 15/20 A
8 — Второй предохранитель батареи (S65) 60 A
9 — Телефон (S119) 15 A
10 — Запасной
11 — Запасной
12 — Реле защиты аккумулятора (J7)
13 — Запасной
14 — Предохранитель сидения (S45) 20 A
15 — Запасной
16 — Запасной
Блок предохранителей в нише ног у пассажира
Подробная расшифровка
| F2 | (5A) Передний правый габарит, задний правый габарит |
| F3 | (10A) Ближний свет(правая фара) |
| F4 | (10A) Левая фара — ближний свет, корректор фар |
| F5 | (10A) Дальний свет (левая фара) |
| F6 | (10A) Дальний свет (правая фара) |
| F7 | (15A ) Аварийная сигнализация |
| F8 | (15A) Звуковой сигнал |
| F9 | (5A) Комбинация приборов, диагностический разъем |
| F10 | (25A) Очиститель лобового стекла |
| F11 | — |
| F12 | (5A) Реле блокировки селектора КПП (диапазон «P») |
| F13 | (5A) Комбинация приборов, подсветка органов управления, лампы подсветки номерного знака |
| F14 | (15A) Электродвигатель вентилятора системы охлаждения |
| F15 | (15A) Противотуманные фары, противотуманные фонари |
| F16 | (25A) Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях |
| F17 | (10A) Фонари заднего хода |
| F18 | (10A) Аварийная сигнализация |
| F19 | (10A) Стоп-сигналы |
| F20 | (5A) Обогреватели форсунок омывателя лобового стекла |
| F21 | (15A) Система ABS, диагностический разъем, блок системы проверки исправности ламп |
| F22 | (10A) Телефон |
| F23 | (15A) Прикуриватель — передний |
| F24 | (5A) Система кондиционирования |
| F25 | (15A) Система кондиционирования |
| F26 | (5A) Система управления КПП, система поддержания скорости |
| F27 | (15A) Клапан регулятора охлаждающей жидкости в отопителе, электродвигатель насоса системы охлаждения-АС |
| F28 | (15A) Дополнительный обогреватель, электродвигатель насоса охлаждающей жидкости |
| F29 | (10A) Подогреватель рулевого колеса |
| F30 | — |
| F31 | (15A) Топливный насос |
| F32 | (20A) Подогреваемые кислородные датчики, э/м клапан аккумулятора паров топлива-AAH |
| F33 | (20A) Подогреваемые кислородные датчики, датчик расхода воздуха-ABZ |
| F34 | (15A) Подогреваемые кислородные датчики-задние |
| F35 | (5A) Дополнительный отопитель |
| F36 | (15A) Дополнительный отопитель |
| F37 | — |
| F38 | — |
| F39 | (5A) Электронный блок управления ABS |
| F40 | (10A) Электронный блок управления ABS |
| F41 | (10A) Центральный замок, противоугонная система, привод открывания крышки багажника, лампы освещения салона, привод солнцезащитных шторок заднего стекла |
| F42 | (10A) Блок управления электроприводом стеклоподъемников, электропривод зеркал заднего видана дверях, память сидений |
| F43 | (10A) Лампы освещения багажника, лампа подсветки косметического зеркальца, лампы освещения салона |
| F44 | (10A) Центральный замок, привод солнцезащитных шторок заднего стекла |
| F45 | (15A) Противоугонная система |
| F46 | (20A) Люк |
| F47 | (15A) Электропривод стеклоподъемников, прикуриватель, обогреватели замков дверей |
| F48 | (10A) Память зеркал заднего вида на дверях, память сидений |
| F49 | (20A) Привод регулировки положения рулевой колонки |
| F50 | (20A) Подогреватель сидений |
| F51 | (60A) Электродвигатель вентилятора системы охлаждения |
За прикуриватель отвечают предохранители номер 23 и 47 на 15А.
Блоки реле в нише для ног переднего пассажира

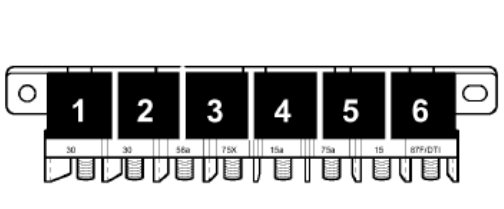

Схема
Назначение
- реле вспомогательных цепей зажигания
- реле звукового сигнала
- реле очистителя/омывателя фар
- реле стартера
- реле прерывистого режима работы стеклоочистителя/стеклоомывателя
- реле топливного насоса

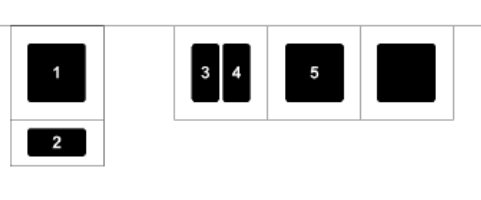

Схема реле
Описание
- 1 — реле включения габаритной лампы двери/подсветки проема двери
- 5 — реле освещения в дневное время
- 6 — реле фар
- 2 (40А) — система отопления вентиляции
- 3 (30А) — электропривод правого сиденья
- 4 (30А) — электропривод левого сиденья

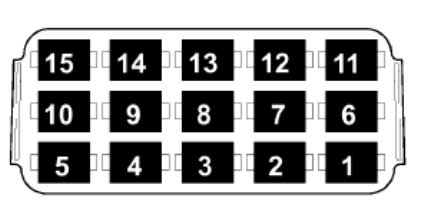

Реле
Назначение
| 13 | Блок управления зеркалами заднего вида |
| 12 | Реле электромагнитной муфты компрессора кондиционера |
| 11 | Реле подсветки положения селектора КПП |
| 10 | Реле усилителя рулевого управления |
| 9 | Реле системы управления трансмиссией |
| 8 | Реле противотуманных фар |
| 7 | Реле габаритов |
| 6 | Реле дополнительного отопителя |
| 5 | Реле управления очистителем лобового стекла /фар |
| 4 | Реле дополнительного отопителя |
| 3 | Реле электродвигателя вентилятора дополнительного отопителя |
| 2 | Реле электродвигателя вентилятора дополнительного отопителя |
| 1 | Блок системы проверки исправности ламп |
Дополнительная информация
Видео о расположении одного из блоков реле в салоне ауди.
Руководство по обслуживанию и эксплуатации
Больше информации по схемам предохранителей можете узнать тут. Так же рекомендуем ознакомится с книгой по ремонту и эксплуатации ауди а8 д2 в 3 частях: «скачать«.
