Бмв х3 е83 предохранители и реле
Первое поколение BMW X3 выпускалось в 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. Обозналась данная модель Е83. Мы предлагаем ознакомится с информацией о всех реле и предохранителях бмв х3 е83 с подробным описанием на русском. Отдельно отметим предохранитель прикуривателя и книгу по эксплуатации.

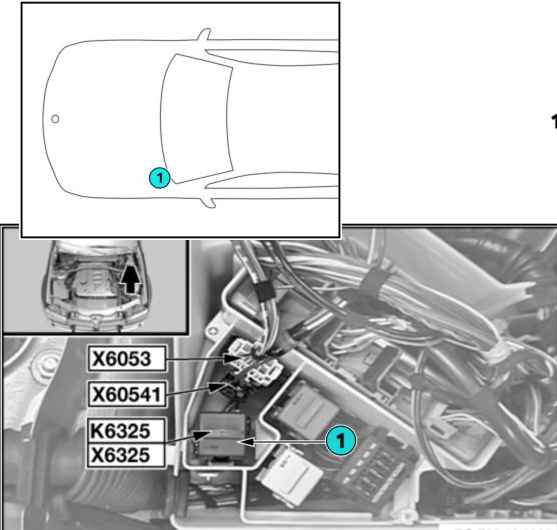

Блок с реле и предохранителями в моторном отсеке bmw e83

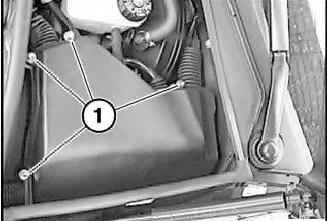

Он находится с левой, в конце подкапотного пространства. Защищен крышкой. Элементы крепления для доступа обозначены на картинке.
Таблица с описанием элементов блока
| 1 | Электронный блок управления двигателем |
| 2 | Электронный блок управления КПП |
| 3 | Реле катушки зажигания — 2,0 бензин (N46) |
| 4 | Реле системы управления двигателем — бензин |
| 5 | Реле фонарей заднего хода |
| 6 | — |
| 7 | Реле системы управления двигателем — Diesel |
| 8 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) Компоненты системы управления двигателем |
| F2 | (20А) Управление двигателем |
| F3 | (20А) Компоненты системы управления двигателем, реле фонаря(ей) заднего хода- 2,5 бензин (М54) |
| F4 | (10А) Система управления двигателем, система ABS |
| F5 | (30А) Реле катушки зажигания- 2,0 бензин(N46) |
С обратной стороны расположены, так же несколько элементов:
| F102 | (80А) Разъем (джампер) — 2,0/2,5 бензин (М54, N46) |
| F105 | (50А) Замок зажигания |
| F106 | (50А) Замок зажигания, блок управления освещением |
| F107 | (50А) Блок управления освещением, блок управления электрооборудованием прицепа |
Блоки предохранителей и реле в салоне бмв х3 е83
Главный блок предохранителей

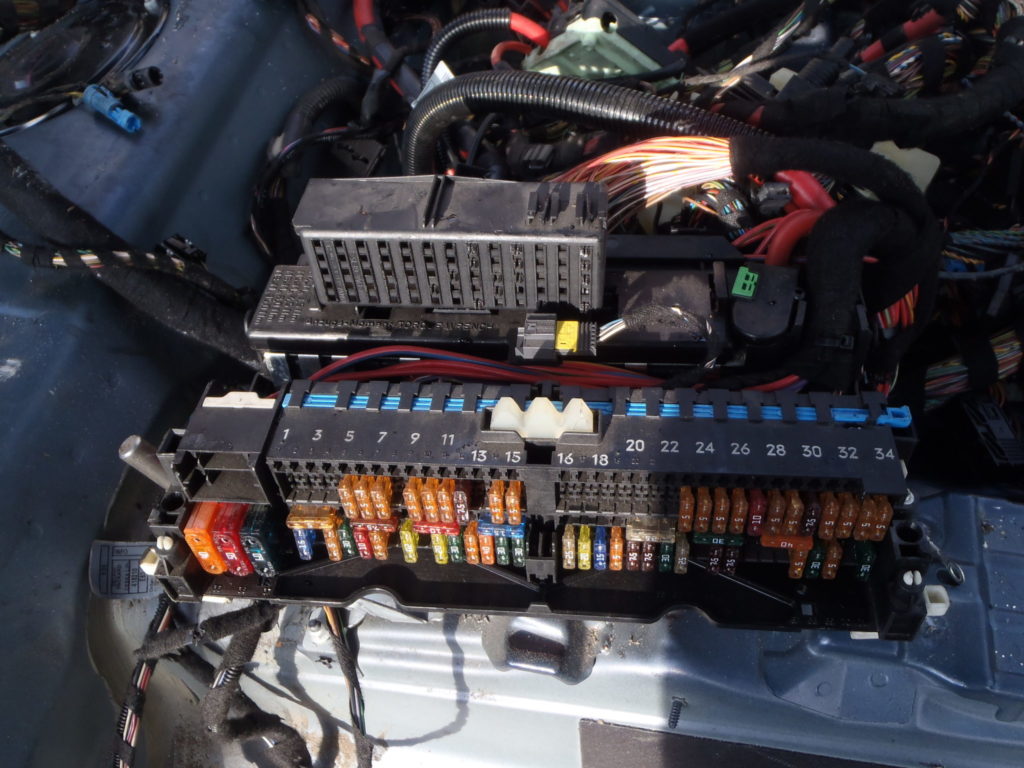

Он находится в перчаточной ящике либо его ещё называют бардачком. Для доступа к нему необходимо повернуть два фиксатора крышки.

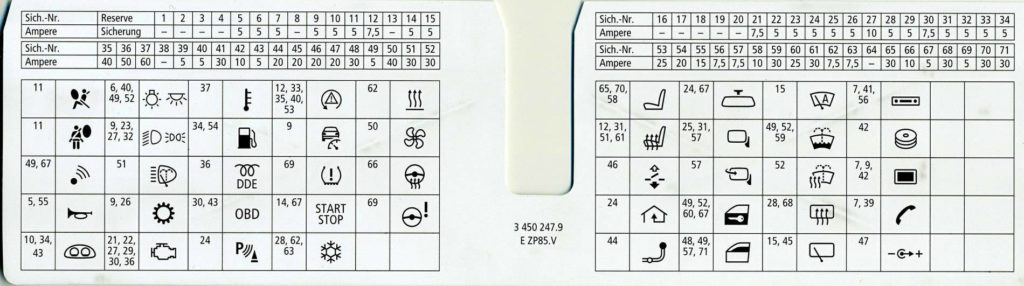

В открывшемся месте, вы увидите сам блок и спецификацию с актуальным расположением предохранителей в 2 ряда.
Таблица с расшифровкой на русском языке
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | (5А) Звуковой сигнал |
| 6 | (5А) Лампы подсветки косметических зеркалец |
| 7 | (5А) Аудиосистема/навигационная система /телефон, аудиосистема (09/05—>) |
| 8 | — |
| 9 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, выключатель освещения, много функциональный блок управления, блок управления электрооборудованием рулевой колонки |
| 10 | (5А) Блок управления комбинацией приборов |
| 11 | (5А) Электронный блок управления SRS |
| 12 | (7,5А) Многофункциональный переключатель — центральная консоль |
| 13 | — |
| 14 | (5А) Электронный блок управления иммобилайзером |
| 15 | (5А) Датчик солнечного света, датчик дождя, очиститель/ омыватель заднего стекла |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | (5А) Электронный блок управления двигателем — Дизель |
| 23 | (5А) Блок управления корректором фар |
| 24 | (5А) Внутреннее зеркало заднего вида, блок управления системы парковки |
| 25 | (5А) Электропривод зеркала заднего вида на дверни (со стороны пассажира), обогреватель и форсунок омывателя лобового стекла (03/04) |
| 26 | (5А) Прикуриватель, блок управления раздаточной коробкой |
| 27 | (10А) Датчик включения передачи заднего хода, реле фонарей заднего хода |
| 28 | (5А) Система кондиционирования/ отопления,реле обогревателя заднего стекла |
| 29 | (5А) Электронный блок управления двигателем, реле катушки зажигания |
| 30 | (7,5А) Диагностический разъем, датчик уровня моторного масла, подогреватель топлива (Дизель), электронный блок управления КПП |
| 31 | (5А) Блок управления электрооборудованием, двери водителя |
| 32 | (5А) Выключатель освещения (09/06) |
| 33 | (5А) Многофункциональный переключатель центральной консоли |
| 34 | (5А) Блок управления комбинацией приборов, блок управления топливным насосом |
| 35 | (40А) Электронный блок управления ABS — с системой DSC |
| 36 | (60А) Подогреватель топлива, реле насоса системы подачи воздуха навыпуск |
| 37 | (60А) Электродвигатель вентилятора системы охлаждения |
| 38 | (15А) Реле противотуманных фар |
| 39 | (5А) Блок управления телефоном, блок управления интерфейсом телефона, телефонная антенна(^09/05) |
| 40 | (5А) Датчик пол ожения рулевого колеса, лампа подсветки селектора АКПП |
| 41 | (30А) Аудиосистема, усилитель аудиосистемы |
| 42 | (10А) Аудиосистема/ навигационная система, CD-чейнджер, многофункциональный дисплей, TV-тюнер |
| 43 | (5А) Диагностический разъем(DLC), многофункциональный блок управления |
| 44 | (20А) Разъем электрооборудования прицепа |
| 45 | (20А) Очиститель с прерывистым режимом работы (задний) |
| 46 | (20А) Блок управления электроприводом люка |
| 47 | (20А) Предохранитель прикуривателя bmw e83, разъем питания дополнительного оборудования |
| 48 | (30А) Многофункциональный блок управления |
| 49 | (5А) Блок антенны, многофункциональный блок управления |
| 50 | (40А) Электродвигатель вентилятора кондиционера/ отопителя |
| 51 | (30А) Реле насоса омывателя фар |
| 52 | (30А) Многофункциональный блок управления |
| 53 | (25А) Электронный блок управления ABS — с системой DSC |
| 54 | (20А) Блок управления топливным насосом, реле топливного насоса |
| 55 | (15А) Реле звукового сигнала |
| 56 | (5А) Электронный блок управления КПП (^03/07) |
| 57 | (7,5А) Блок управления электрооборудованием двери (со стороны водителя), датчик положения зеркал заднего вида, выключатель стекло подъемника |
| 58 | (7,5А) Блок управления корректором фар(^03/07) |
| 59 | (30А) Реле электродвигателя очистителя лобового стекла |
| 60 | (25А) Многофункциональный блок управления |
| 61 | (30А) Многофункциональный переключатель центральной консоли |
| 62 | (7,5 А) Дополнительный отопитель |
| 63 | (7,5А) Реле электромагнитной муфты компрессора кондиционера |
| 64 | — |
| 65 | (30А) Блок управления электроприводом сиденья водителя, выключатель насоса регулировки поясничного упора сиденья водителя (03/07) |
| 66 | (10А) Замок зажигания |
| 67 | (5А) Датчик наклона автомобиля (противоугонная система), звуковой сигнал противоугонной системы, датчик изменения объема (противоугонная система), иммобилайзер, внутреннее зеркало заднего вида |
| 68 | (30А) Реле обогревателя заднего стекла |
| 69 | (5А) Блок управления усилителем рулевого управления, блок управления системы контроля давления в шинах |
| 70 | (30А) Блок управления электроприводом сиденья пассажира, выключатель насоса регулировки поясничного упора сиденья пассажира (^03/07) |
| 71 | (30А) Много функциональный блок управления |
За прикуриватель отвечает предохранитель номер 47 — 20А.

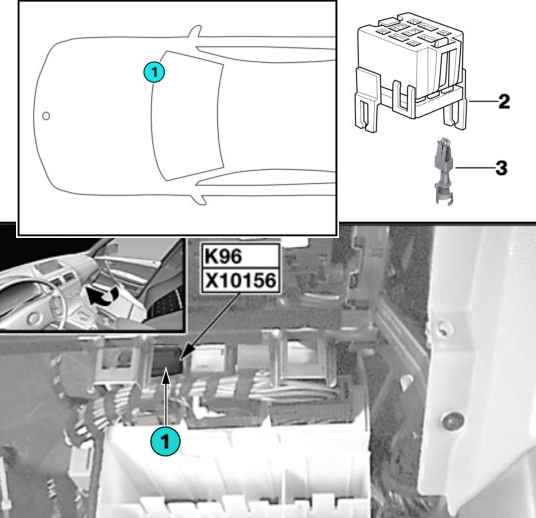

Блок с реле
Как видно из фотографии сам блок очень большой. На нем также располагаются и реле.

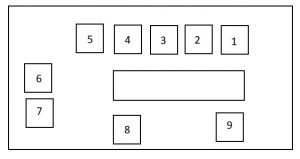

общая схема блока
Обозначение
| 1 | Реле звукового сигнала |
| 2 | Реле противотуманных фар |
| 3 | Реле электромагнитной муфты компрессора кондиционера |
| 4 | Реле топливного насоса |
| 5 | — |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле насоса омывателя фар |
| 8 | Блок управления корректором фар |
| 9 | Блок управления усилителем рулевого управления |
| 10 | Многофункциональный блок управления 1 — функции: Противоугонная система, омыватели фар, внутреннее зеркало заднего вида, очиститель /омыватель заднего стекла, очиститель/ омыватель лобового стекла |
Реле в багажном отделении

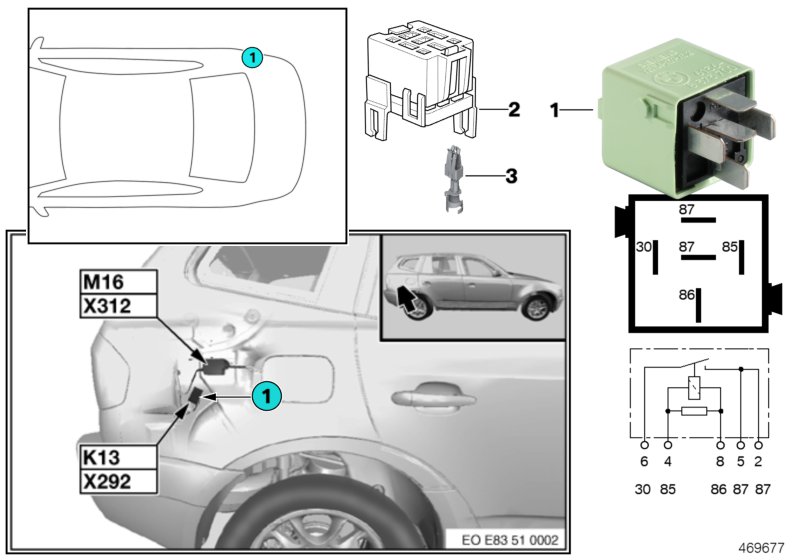

Они расположены в разных местах. Например реле обогрева заднего стекла находится под обшивкой справа.
Другие находятся в районе аккумуляторной батареи для защиты всей цепи.
| F108 | (250А) Блок предохранителей /реле 1 приборной панели- предохранители F35-F63/F65-F71, блок предохранителей /реле 2 приборной панели-предохранители F102/F104-F107 |
| F109 | (40А) Блок предохранителей /реле в багажном отделении 2- предохранитель F80- без усилителя аудиосистемы со стерео динамиками |
| F203 | (100А) Реле системы управления двигателем — Diesel |
| F80 | (40А) Блок управления раздаточной коробкой |
| F81 | (30А) Усилитель выходного сигнала аудиосистемы |
Дополнительная информация
В данном видео можете посмотреть как добраться к главному блоку предохранителей в салоне бмв х3.
Руководство по эксплуатации
Больше информации о BMW X3 E83 может получить скачав полную инструкцию на русском языке.
