Bmw x5 e70 предохранители и реле
Второе поколение кроссовера BMW X5 E70 выпускалось в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году. За этот период е70 получил одни рестайлинг. Мы представим информацию о боках реле и предохранителях бмв х5 е70 с описанием схем на русском языке, а так же подскажем какие из них отвечают за прикуриватель.
Блок с предохранителями и реле в салоне bmw e70

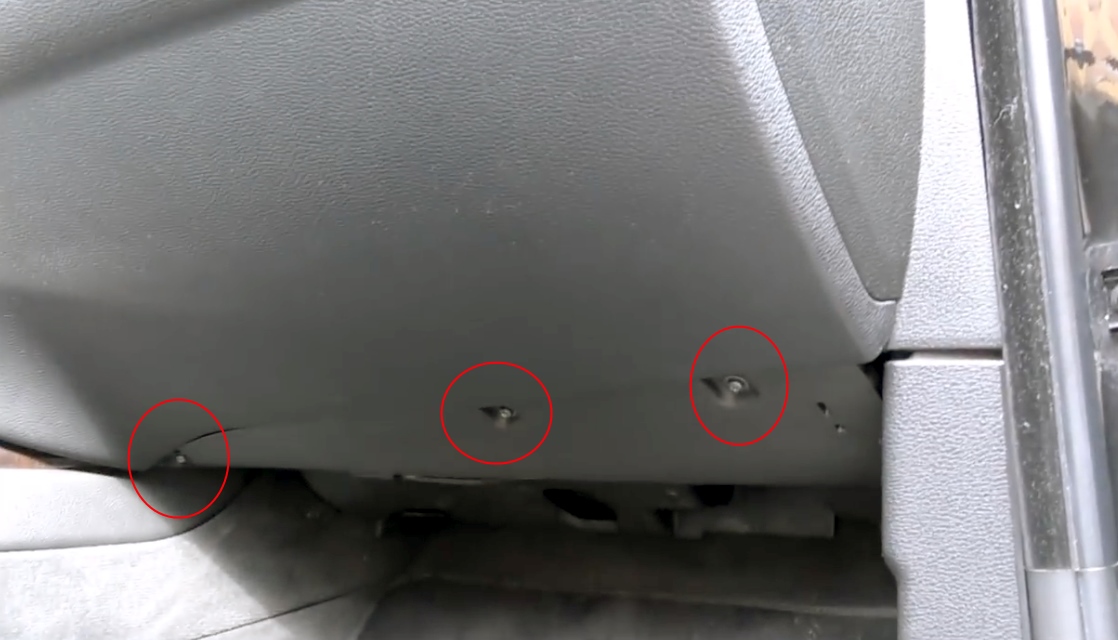

Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.

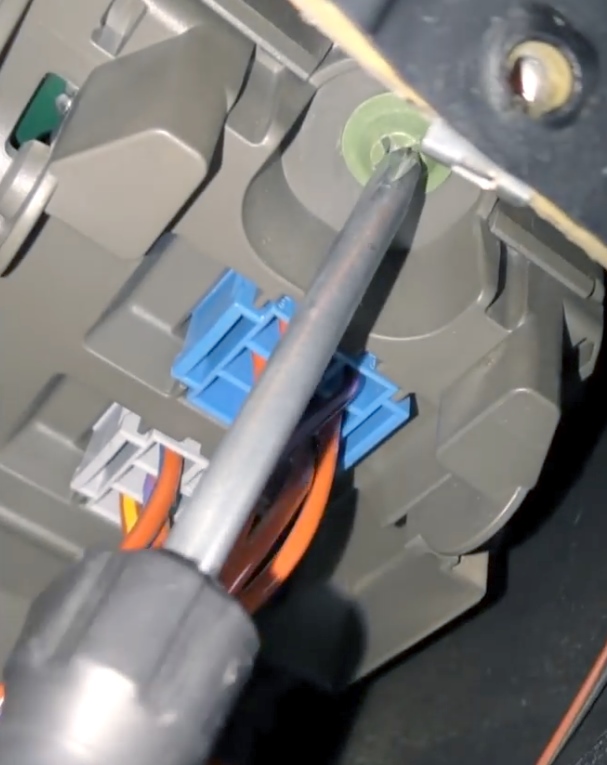

Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.
Открутив его — блок с предохранителями упадет на пол (спустится).

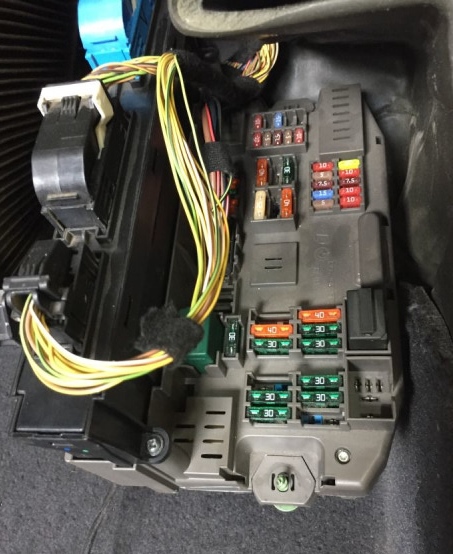

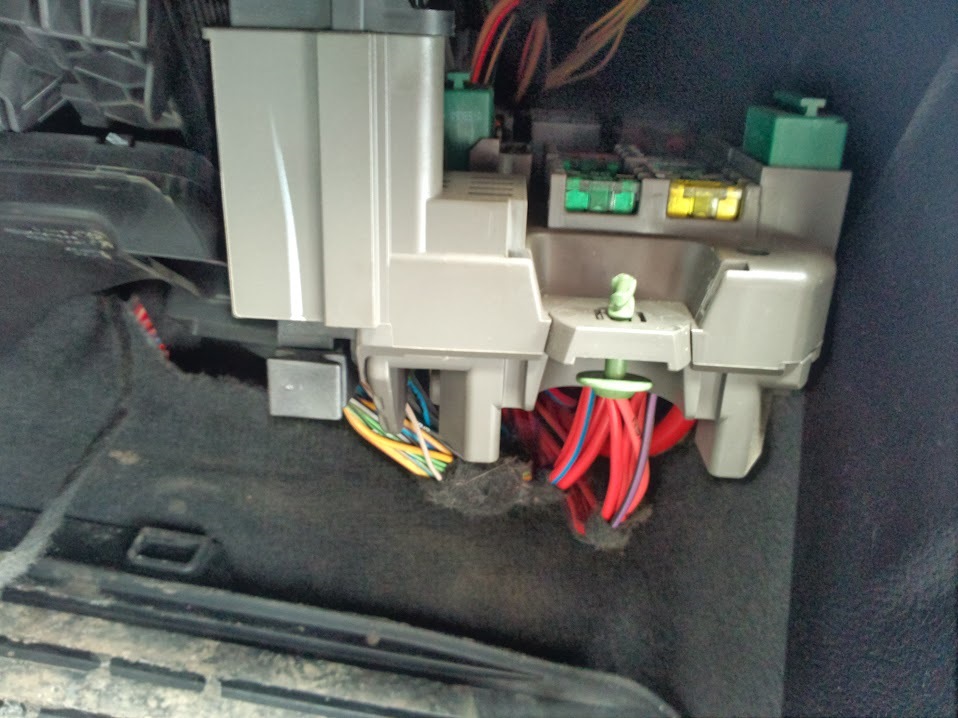

Выглядеть он будет примерно так.

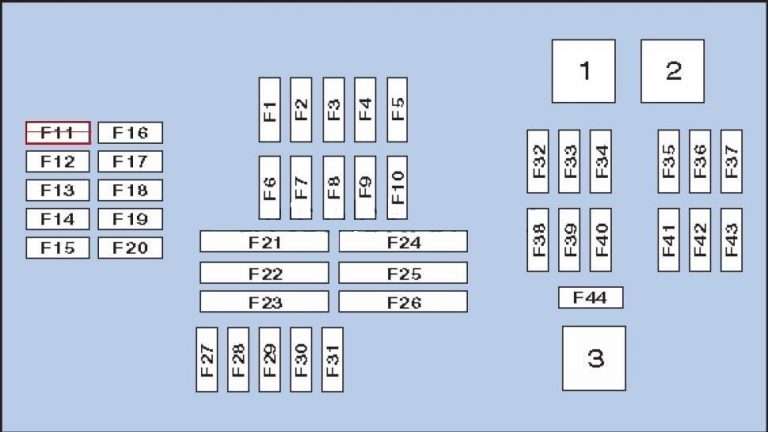

Общая схема блока с предохранителями и реле
Таблица с описанием
| 1 | Реле компрессора активной подвески |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) |
| F2 | (10А) Привод замка вещевого ящика |
| F3 | (7,5А) |
| F4 | (10А) Электронный блок управления двигателем |
| F5 | (10А) |
| F6 | (10А) |
| F7 | (5А) |
| F8 | (7,5А) |
| F9 | (15А) Звуковые сигналы |
| F10 | (5А) |
| F11 | (20А) |
| F12 | (10А) Блок управления электрооборудованием рулевой колонки |
| F13 | (15А) Электронный блок управления КПП |
| F14 | (10А) |
| F15 | (10А) Селектор КПП |
| F16 | (7,5А) Выключатель стекло подъемника |
| F17 | (7,5А) |
| F18 | (7,5А) |
| F19 | (5А) |
| F20 | — |
| F21 | (30А) Обогреватель заднего стекла |
| F22 | — |
| F23 | (40А) |
| F24 | (40А) Усилитель рулевого управления |
| F25 | (30А) — |
| F26 | (30А) Насос омывателя фар |
| F27 | (15А) Центральный замок |
| F28 | (15А) Центральный замок |
| F29 | (40А) Электропривод задних стекло подъёмников |
| F30 | (30А) Центральный замок |
| F31 | (40А) Электропривод задних стекло подъёмников |
| F32 | (40А) Компрессор системы активной подвески |
| F33 | (30А) |
| F34 | (30А) |
| F35 | (30А) Управление двигателем |
| F36 | (30А) Управление двигателем |
| F37 | (30А) Электродвигатель очистителя заднего стекла |
| F38 | (30А) |
| F39 | (40А) |
| F40 | (30А) Электронный блок управления ABS |
| F41 | (7,5А) |
| F42 | (30А) Управление двигателем |
| F43 | (30А) Управление двигателем |
| F44 | (30А) Электродвигатель очистителя лобового стекла |
Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.

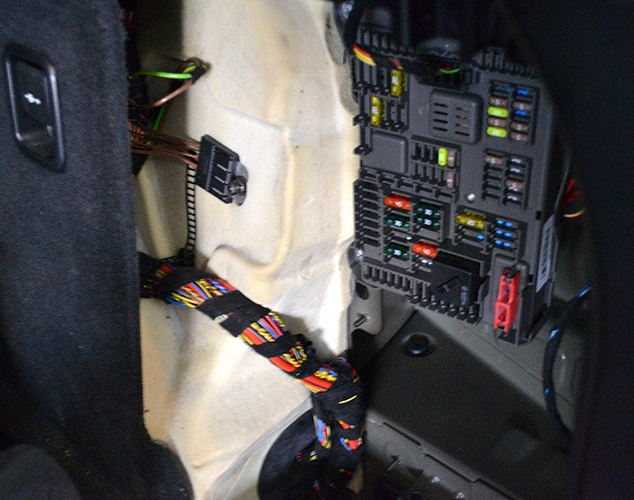

Фото пример исполнения

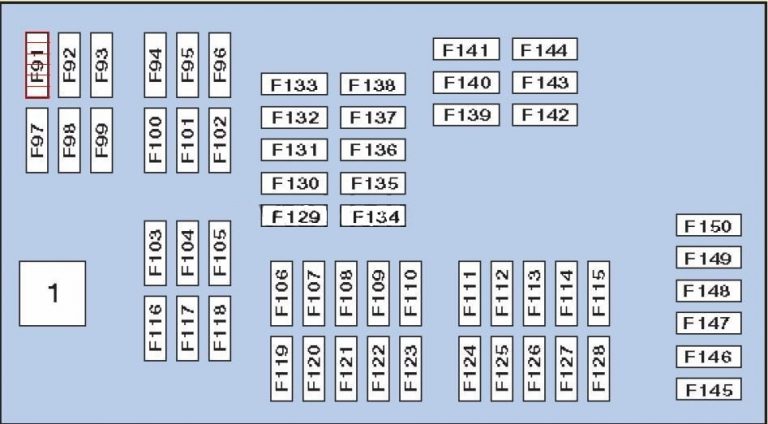

Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |

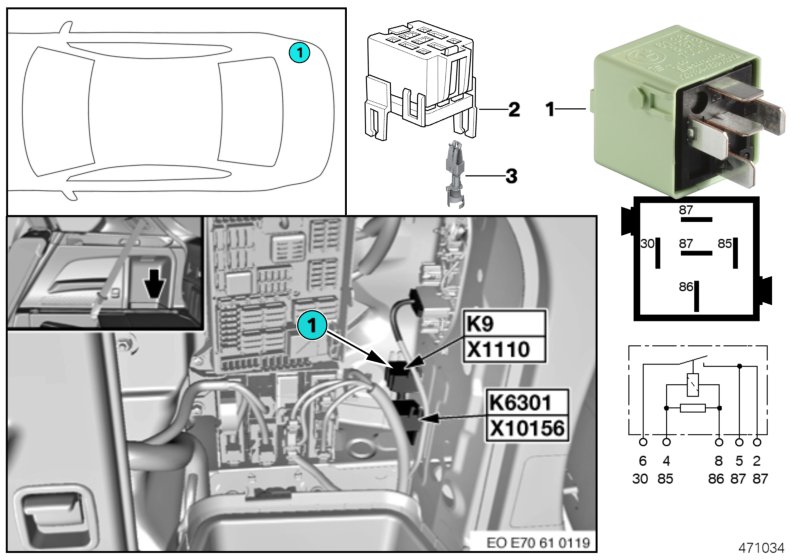

Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

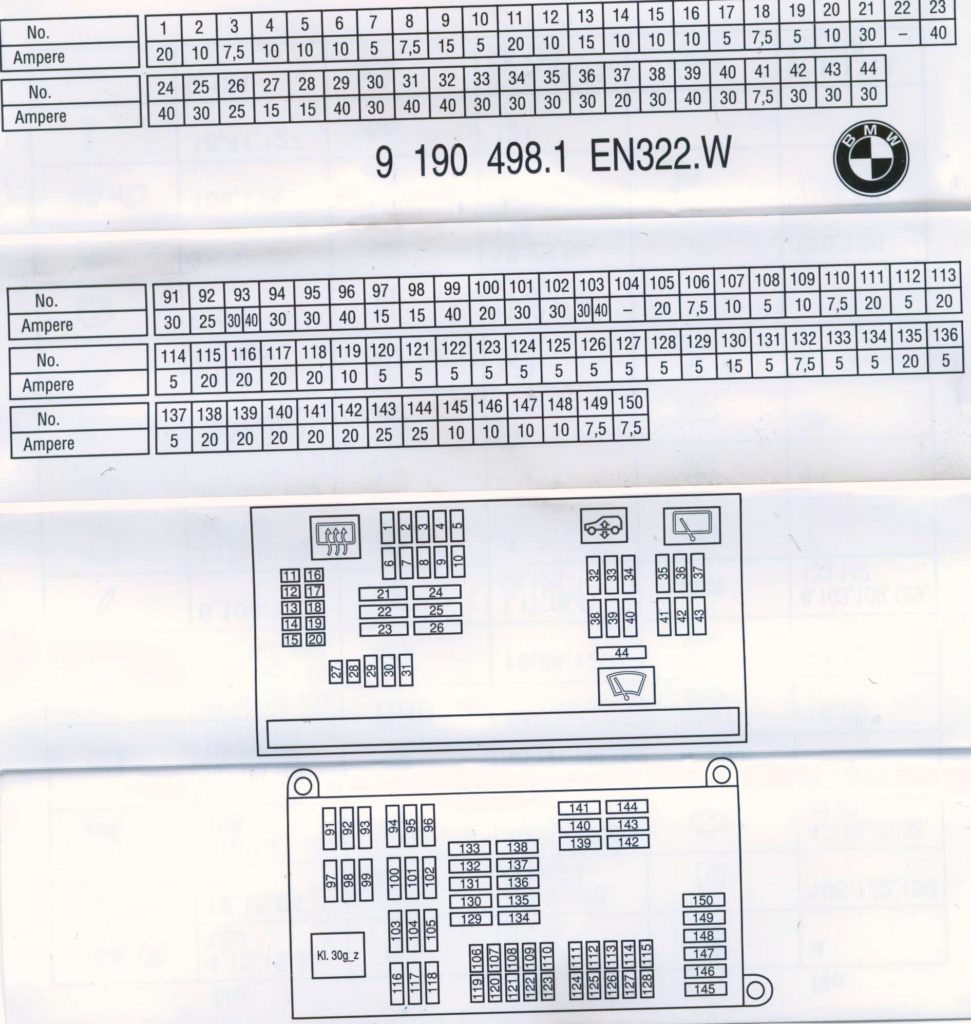

Актуальная информация о расположении предохранителей и реле для вашего автомобиля должна находится рядом с данным блоком в виде брошюры.
Обозначение
За прикуриватель отвечают несколько предохранителей: 97, 111, 113, 115, 118.

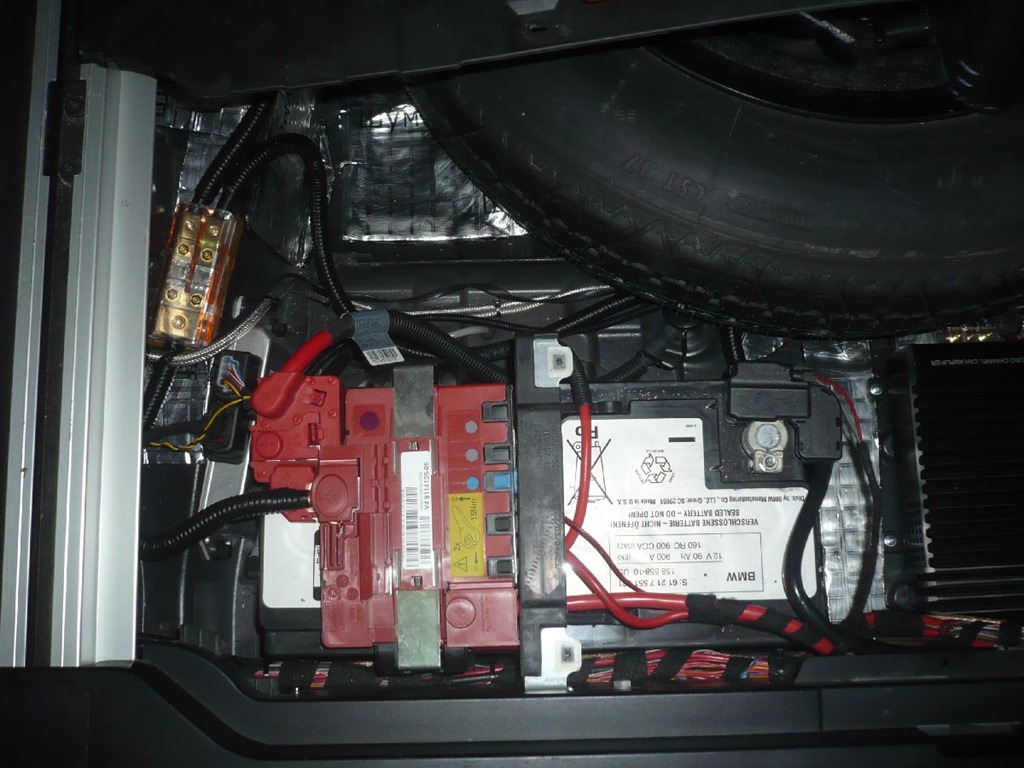

Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.

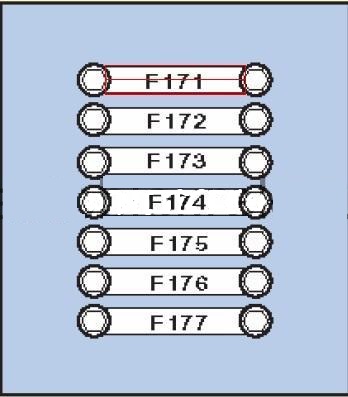

Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Блоки с предохранителями и реле под капотом х5 е70
С правой стороны около дворников находится блок в реле и предохранителями, закрытый пластиковой крышкой.
Количество предохранителей зависит от комплектации и года выпуска вашего bmw.

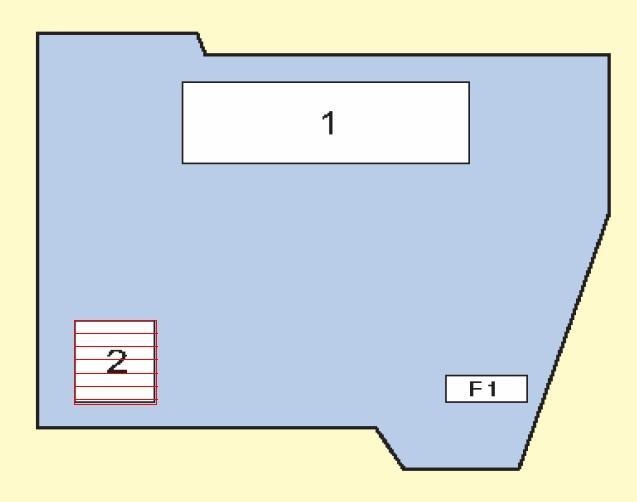

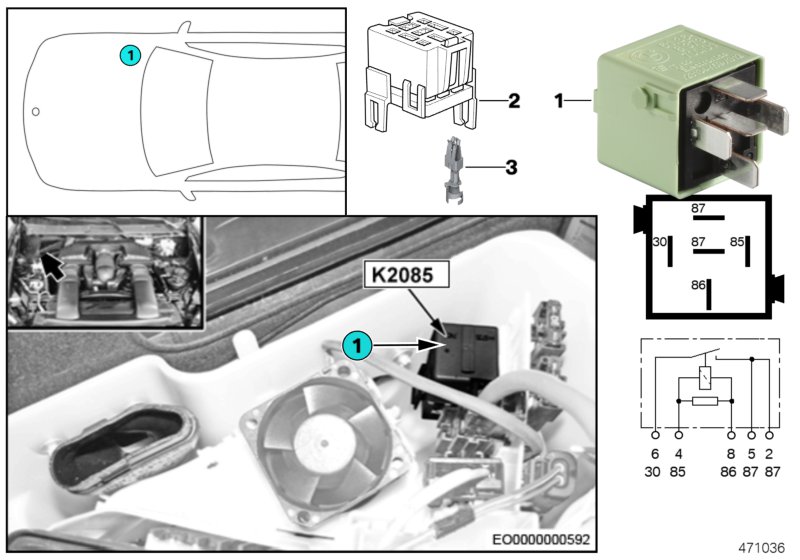

Общая схема
Описание
| 1 | Электронный блок управления двигателем |
| 2 | Реле системы управления высотой подъема клапана |
| F1 | (40А) Реле системы управления высотой подъема клапана |
Дополнительная информация
Мы так же подготовили видео по данной статье у себя на канале. Смотрите и подписывайтесь.
За омыватель фар отвечает предохранитель номер 26 блок в салоне.
Инструкция по обслуживанию
Больше информации о BMW X5 E70 можете узнать ознакомившись с руководством по эксплуатации: «скачать»
