Ford Fiesta (2008 — 2022) предохранители и реле
Ford Fiesta 6 го поколения выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах MK6. За это время автомобиль прошел одни рестайлинг, который во многом изменил внешний вид. С 2015 года Ford Fiesta собиралась в России. Далее производится Ford Fiesta 7 го поколения 2018, 2019, 2020, 2021, 2022 году как mk7. В нашей публикации вы найдете описание предохранителей и реле Форд Фиеста 6 и 7 поколения со схемами блоков и их фотографиями. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полное руководство по эксплуатации.
Исполнение блоков и назначение элементов может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки, особенно это касается автомобилей из США.
Блок в салоне

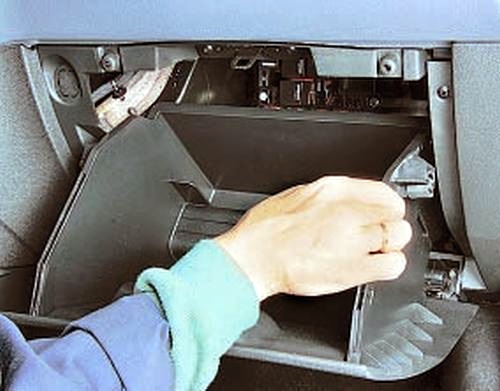

Этот блок предохранителей находится за бардачком. Для доступа к нему, надо открыть сам бардачок, надавить на стенки по бокам и сместить вниз.
Вариант 1

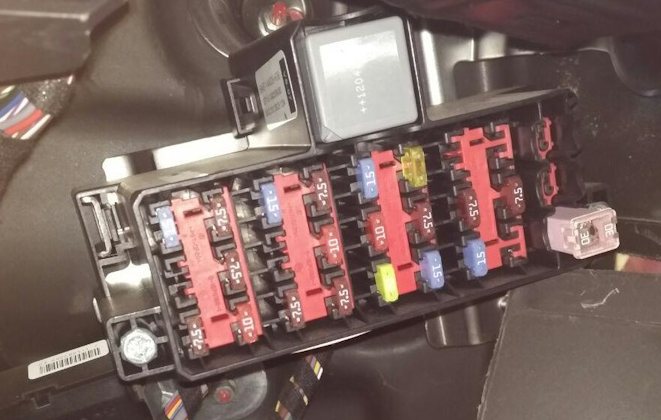

Фото — пример

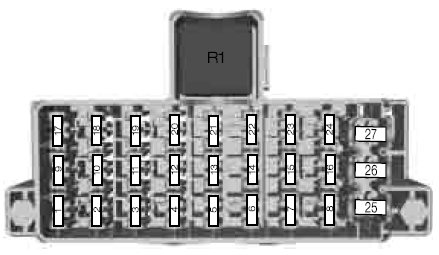

Схема
Описание
| 1 | 7.5A Зажигание, датчик осадков, обогрев лобового стекла |
| 2 | 10A Выключатель стоп-сигналов |
| 3 | 7,5А Фонари заднего хода, камера заднего вида (VP) |
| 4 | 7,5A Корректор фар |
| 5 | 20A Очиститель лобового стекла |
| 6 | 15A Очиститель заднего стекла |
| 7 | 10A Омыватель лобового стекла |
| 8 | 15A Электрооборудование прицепа 10А Система помощи при парковке (автомобили, оснащенные передней системой помощи при парковке) |
| 9 | 10A Система парковки |
| 10 | 7,5A Подогреватель сидений |
| 11 | — |
| 12 | 10A Система SRS — Модуль подушки безопасности |
| 13 | 10A Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS |
| 14 | 7,5A PCM, рычаг селектора передач, топливный насос |
| 15 | 7,5A Аудиосистема, щиток приборов |
| 16 | 7,5A Обогреватель зеркал заднего вида на дверях |
| 17 | 15A Система зажигания |
| 18 | 7,5A Комбинация приборов |
| 19 | 15A Диагностический разъем (DLC) |
| 20 | 7,5A Многофункциональный дисплей, часы, внутренний сканер, панель систем отопления, вентиляции, кондиционирования воздуха (HVAC) |
| 21 | 15A Аудиосистема, Bluetooth |
| 22 | 20A Прикуриватель |
| 23 | 20A Электрооборудование прицепа |
| 24 | Резерв |
| 25 | 30A Электропривод стеклоподъемников |
| 26 | 30A Обогрев ветрового стекла, левая сторона |
| 27 | 30A Обогрев лобового стекла, правая сторона |
За прикуриваетль отвечает предохранитель номер 22 на 20А.
- R1 — Реле системы зажигания
Вариант 2

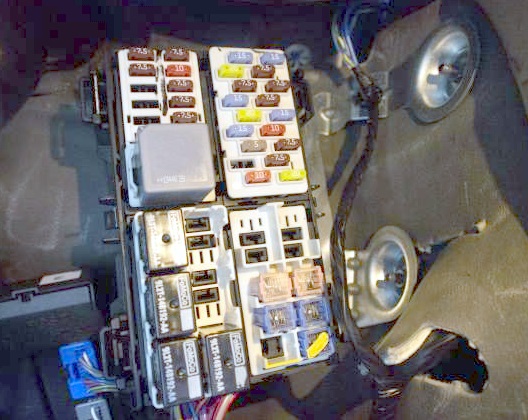

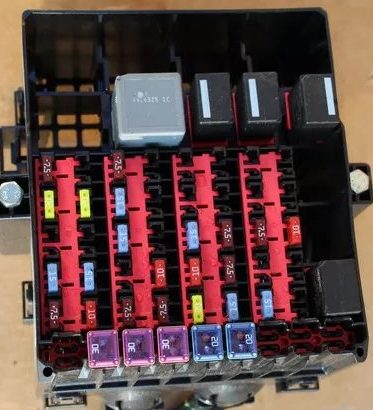

Фотография

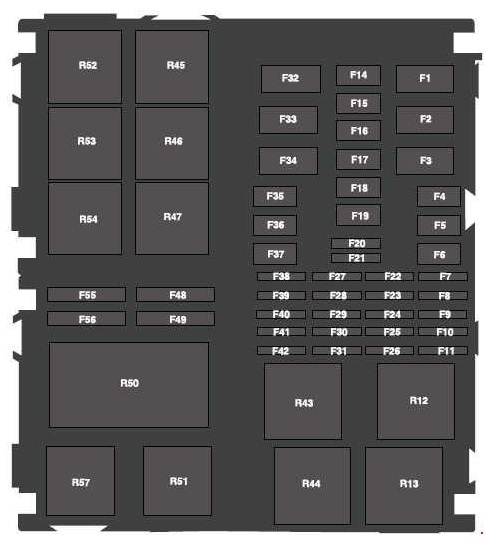

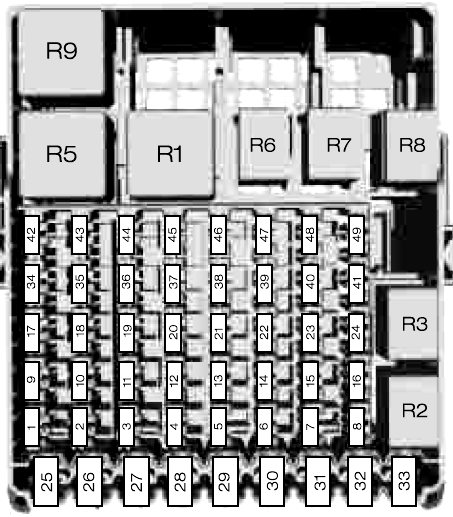

Схема
Обозначение
| 1 | 7,5A Зажигание, датчик осадков, обогрев переднего стекла |
| 2 | 10A Выключатель стоп-сигналов |
| 3 | 7,5A Фонари заднего хода |
| 4 | 7,5A Корректор фар |
| 5 | 20A Очиститель лобового стекла |
| 6 | 15A Очиститель заднего стекла |
| 7 | 10A Омыватели лобового стекла |
| 8 | 15A Электрооборудование прицепа |
| 9 | 10A Система парковки 15А Обогрев сидений |
| 10 | 7,5A Подогреватель сидений 15А Обогрев сидений |
| 11 | Резерв |
| 12 | 10A Система SRS |
| 13 | 10A Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS |
| 14 | 7,5A PCM, рычаг селектора передач, топливный насос |
| 15 | 7,5A Аудиосистема, щиток приборов |
| 16 | 7,5A Обогреватель зеркал заднего вида на дверях |
| 17 | 15A Система зажигания |
| 18 | Комбинация приборов |
| 19 | 15A Диагностический разъем (DLC) |
| 20 | 7,5A Многофункциональный дисплей, часы, внутренний сканер, панель HVAC 20А Прицеп |
| 21 | 15A Аудиосистема, Bluetooth |
| 22 | 20A Прикуриватель 7,5А Щиток приборов |
| 23 | 20A Электрооборудование прицепа 7,5А Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха |
| 24 | 10А SYNC, Bluetooth |
| 25 | 30A Электропривод стеклоподъемников (передние окна) |
| 26 | 30А Левая цепь обогреваемого ветрового стекла |
| 27 | 30А Правая цепь обогреваемого ветрового стекла |
| 28 | 30А Высококачественное электропитание (автомобили с системой авто-старт-стоп) |
| 29 | 20А Задняя электрическая розетка |
| 30 | 20А Прикуриватель |
| 31 | 30A Электропривод стеклоподъемников (задние окна) |
| 32 | 30A Обогреватель лобового стекла |
| 33 | 30A Обогреватель лобового стекла |
| 34 | 20A Дистанционное управление центральным замком (keyless entry) |
| 35 | 20A Дистанционное управление центральным замком (keyless entry) |
| 36 | 15A Заднее гнездо питания, функция энергосбережения аккумулятора |
| 37 | 15A Вспомогательное гнездо питания в багажном отделении |
| 38 | Резерв |
| 39 | Резерв |
| 40 | Резерв |
| 41 | Резерв |
| 42 | 20A Люк 7,5А Камера заднего вида |
| 43 | 10А Система Active City Stop |
| 44 | 7,5А Индикатор отключения надувной подушки безопасности пассажира |
| 45 | Резерв |
| 46 | Резерв |
| 47 | Резерв |
| 48 | Резерв |
| 49 | Резерв |
В зависимости от года выпуска за прикуриватель отвечают предохранители 22 или 30 на 20А.
Реле
- R1 Зажигание
- R2 Прикуриватель, переднее дополнительное гнездо электропитания
- R3 Резерв
- R4 Система Active City Stop
- R5 Обогреватель лобового стекла
- R6 Бесключевой вход (аксессуар)
- R7 Бесключевой вход (зажигание)
- R8 Заднее дополнительное гнездо электропитания либо контроль силы тока аккумуляторной батареи
- R9 Резерв
- R10 Резерв
- R11 Резерв
- R12 Резерв
Вариант 3

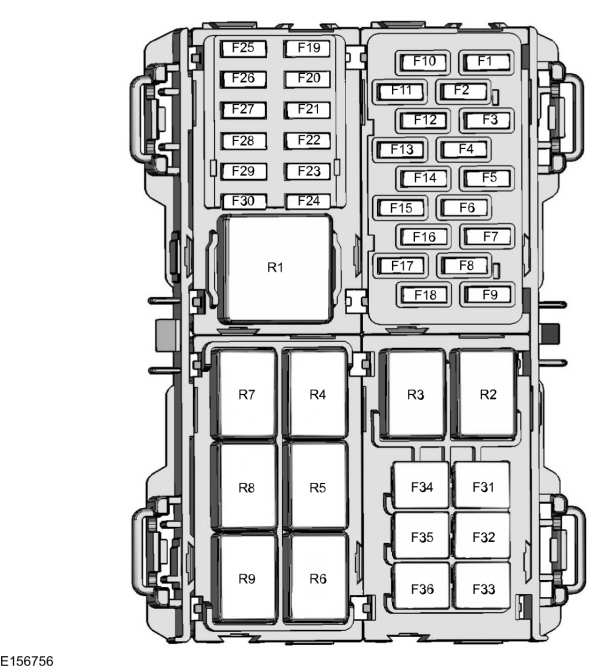

Схема
Расшифровка
| F1 | 15A Замок зажигания. |
| F2 | 7,5A Внутреннее зеркало с автоматическим затемнением. Авто очистители. Управление реле нагревателя. |
| F3 | 7,5A Приборный щиток. |
| F4 | 7,5A Выключатель де активации подушки безопасности пассажира. Система обнаружения пассажиров. |
| F5 | 15A Дополнительный бортовой диагностический блок управления A. |
| F6 | 10A Фонари заднего хода. |
| F7 | 7,5A Приборный щиток. Информационно-развлекательный дисплей. |
| F8 | 7,5A Люк. |
| F9 | 20A Удаленный вход без ключа. Удаленный запуск без ключа. |
| F10 | 15A Аудиосистема. Модуль SYNC. |
| F11 | 20A Дворники. |
| F12 | 7,5A Климат-контроль. |
| F13 | 15A Стеклоочиститель заднего стекла. |
| F14 | 20A Удаленный вход без ключа. Удаленный запуск без ключа. |
| F15 | 15A Дворники. |
| F16 | 5A Наружные зеркала заднего вида. Электрические стеклоподъемники. |
| F17 | 15A Сиденья с подогревом. |
| F18 | 10A Стоп-сигналы. |
| F19 | 7,5A Приборный щиток. |
| F20 | 10A Подушки безопасности. |
| F21 | 7,5A Электронный усилитель рулевого управления. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. |
| F22 | 7,5A Датчик положения педали акселератора. Модуль управления трансмиссией. Антиблокировочная тормозная система. Помощь при стабилизации. |
| F23 | 7,5A Блок управления трансмиссией. |
| F24 | 7,5A Аудиосистема. |
| F25 | 7,5A Наружные зеркала с подогревом. |
| F26 | 7,5A Система центрального замка. |
| F27 | Не используется. |
| F28 | Не используется. |
| F29 | Не используется. |
| F30 | Не используется. |
| F31 | 30A Задние стеклоподъемники. |
| F32 | 20A Звуковой оповещатель с резервным аккумулятором. Задние вспомогательные розетки. |
| F33 | 20A Передние вспомогательные розетки. |
| F34 | 30A Передние стеклоподъемники. |
| F35 | 20A Люк. |
| F36 | Не используется. |
| Реле: | |
| R1 | Реле зажигания. |
| R2 | Не используется. |
| R3 | Не используется. |
| R4 | Сиденье водителя с подогревом. |
| R5 | Пассажирское сиденье с подогревом. |
| R6 | Дополнительный режим дистанционного запуска без ключа. |
| R7 | Режим зажигания – дистанционный запуск без ключа. |
| R8 | Звуковой оповещатель с резервным аккумулятором. Экономия заряда батареи. |
| R9 | Дополнительная задержка. |
Блок под капотом
Находится с левой стороны, под защитной крышкой, с обратной стороны которой будет нанесена актуальная схема.
Вариант 1

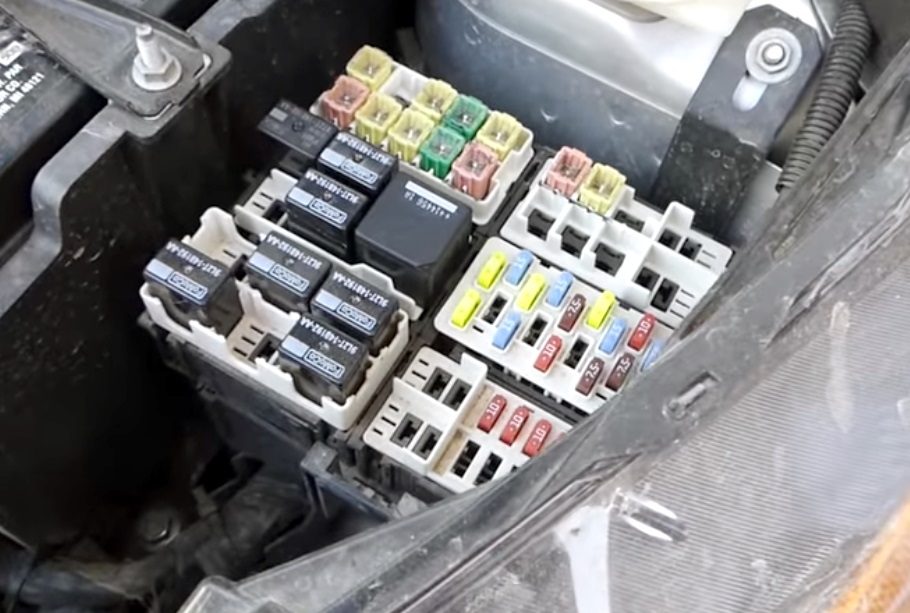

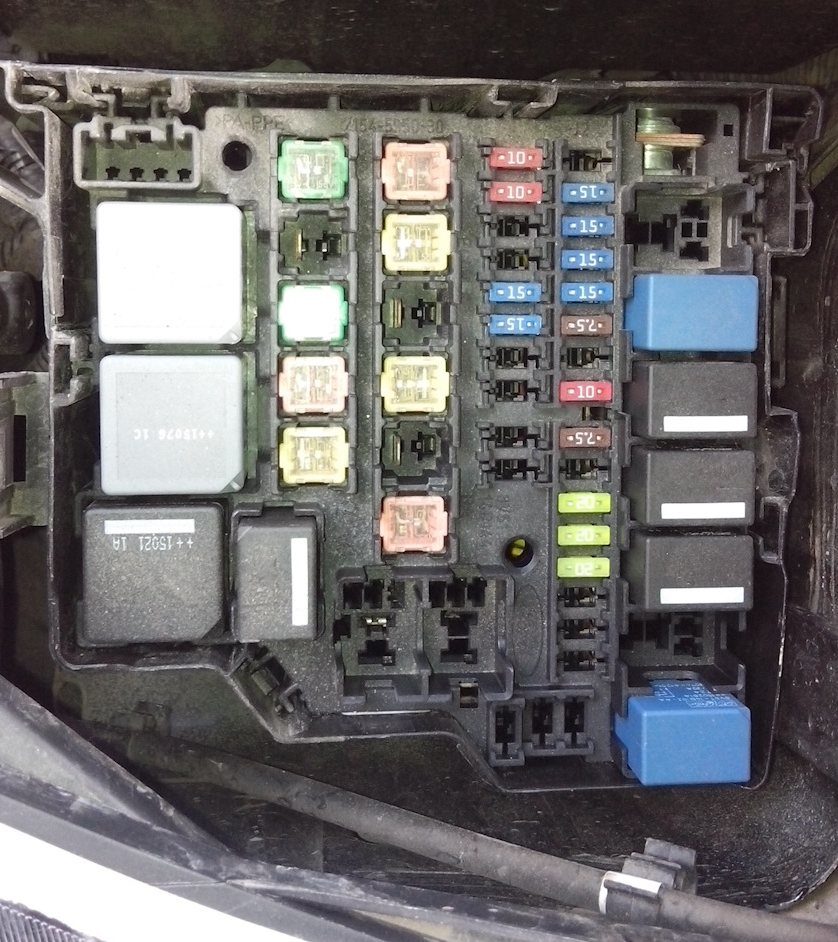

Фото — пример

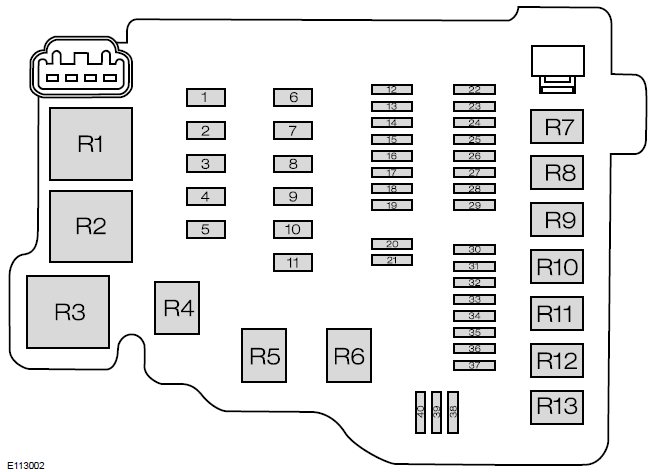

Схема
Назначение
| 1 | 30/40A ABS |
| 2 | 40А Модуль ABS ESP 60А Вентилятор системы охлаждения |
| 3 | 30A/40A Вентилятор системы охлаждения |
| 4 | 30A Электродвигатель вентилятора отопителя |
| 5 | 60A Блок предохранителей и реле в салоне |
| 6 | 30A Модуль управления дополнительным оборудованием (BCM) |
| 7 | 60A Блок предохранителей и реле в салоне |
| 8 | 60A Свечи накаливания 50А Автоматическая коробка передач |
| 9 | 60A Обогреватель лобового стекла |
| 10 | Резерв |
| 11 | 30A Реле стартера |
| 12 | 10A Дальний свет левой фары |
| 13 | 10A Дальний свет правой фары |
| 14 | 10A Ближний свет левой фары либо Насос охлаждающей жидкости |
| 15 | 10A Ближний свет правой фары либо Катушки зажигания |
| 16 | 15A Модуль управления силовым агрегатом (PCM), высоко- и низко- скоростной режим вентилятора охлаждения |
| 17 | 15A Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели) |
| 18 | 10A Электронный блок управления КПП |
| 19 | 7,5А Компрессор системы кондиционирования воздуха |
| 20 | Резерв |
| 21 | 7,5А Вентилятор системы охлаждения (1.6L Duratorq-TDCi) |
| 22 | 15A Питание органов управления внешним освещением от аккумуляторной батареи |
| 23 | 15A Противотуманные фары |
| 24 | 15A Указатели поворота |
| 25 | 10A Лампы системы освещения в дневное время 15А Левая сторона наружного освещения |
| 26 | 7,5A Электропривод зеркал заднего вида 15А Правая сторона наружного освещения |
| 27 | 7.5A PCM Модуль управления силовым агрегатом |
| 28 | 20A Модуль ABS, ESP |
| 29 | 10А Электромагнитная муфта компрессора кондиционера |
| 30 | — |
| 31 | — |
| 32 | 20A Звуковой сигнал, функция энергосбережения аккумулятора, без ключевого модуля |
| 33 | 20A Обогреватель заднего стекла |
| 34 | 20A Реле топливного насоса, подогреватель дизельного топлива |
| 35 | 15А Система сигнализации первой категории |
| 36 | 7,5А Контроллер автоматической коробки передач |
| 37 | 25А Левая сторона модуля передней двери |
| 38 | 25А Правая сторона модуля передней двери |
| 39 | 25А Левая сторона модуля задней двери |
| 40 | 25А Правая сторона модуля задней двери |
Реле
- Вентилятор системы охлаждения
- Обогреваемое лобовое стекло, Реле свечей накаливания
- Модуль регулирования мощности, Реле системы управления двигателем
- Реле дальнего света фар
- Реле ближнего света фар
- Реле системы освещения в дневное время
- Электродвигатель вентилятора системы охлаждения двигателя
- Стартер
- Муфта компрессора системы кондиционирования
- Реле противотуманных фар
- Топливный насос, подогреватель дизельного топлива
- Фонарь заднего хода
- Вентилятор обогревателя
Вариант 2

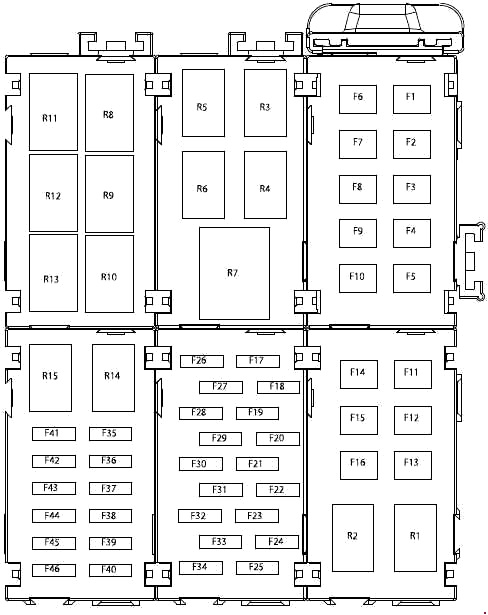

Схема
Описание
| 1 | 60A Помощь при стабилизации. |
| 1 | 40A Антиблокировочная тормозная система (при наличии) |
| 2 | 40A Модуль управления коробкой передач. |
| 3 | 40A Охлаждающий вентилятор. |
| 3 | 60A Модуль охлаждающего вентилятора (1,0 л и 1,6 л EcoBoost) |
| 4 | 40A Двигатель вентилятора. |
| 5 | 60A Питание блока предохранителей в салоне. |
| 6 | 30A Система центрального замка. |
| 7 | 60A Замок зажигания. |
| 8 | 60A Модуль управления трансмиссией. |
| 9 | 40A Модуль стабилизации. |
| 10 | 30A Блокировка запуска двигателя. |
| 11 | 30A Топливная система. |
| 12 | 60A Электрические стеклоподъемники. |
| 13 | 60A Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| 14 | Не используется. |
| 15 | Не используется. |
| 16 | Не используется. |
| 17 | 20A Дальний свет. |
| 18 | 15A Модуль управления трансмиссией. |
| 19 | 20A Передние противотуманные фары. |
| 20 | 15A Система выбросов. |
| 21 | 75A Дальний свет. |
| 22 | 15A Катушка зажигания. |
| 22 | 20A Катушка зажигания (1.0 л и 1.6 л EcoBoost) |
| 23 | 15A Правые наружные фонари. |
| 24 | 10A Система выбросов. |
| 25 | 15A Левые наружные фонари. |
| 26 | 20A Сигнал. Звуковой оповещатель с резервным аккумулятором. Внутренние светильники. |
| 27 | 7,5A Модуль системы холодного запуска двигателя (1,6 л Flex-fuel) |
| 27 | 15A Помпа. Активная решетка-жалюзи. (1,0 л EcoBoost) |
| 28 | 15A Указатели поворота. |
| 29 | 20A Сжатый природный газ, модуль контроля топлива (при наличии) |
| 30 | 10A Муфта кондиционера. |
| 31 | Не используется. |
| 32 | 7,5A Модуль управления трансмиссией. Блок управления трансмиссией. |
| 33 | 10A Топливные форсунки. |
| 33 | 7,5A Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| 34 | 30A Наружные зеркала с подогревом. |
| 35 | 10A Левая противотуманная фара. |
| 36 | 10A Правая противотуманная фара. |
| 37 | 10A Левый дальний свет. |
| 38 | 10A Правый дальний свет. |
| 39 | Не используется. |
| 40 | Не используется. |
| 41 | Не используется. |
| 42 | Не используется. |
| 43 | Не используется. |
| 44 | Не используется. |
| 45 | Не используется. |
| 46 | Не используется. |
| Реле: | |
| R1 | Топливная система на сжатом природном газе. |
| R2 | Не используется. |
| R3 | Модуль управления трансмиссией. |
| R4 | Двигатель вентилятора. |
| R5 | Вентилятор охлаждения (при наличии) |
| R6 | Муфта кондиционера. |
| R7 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) |
| R8 | Не используется. |
| R9 | Блокировка запуска двигателя. |
| R10 | Дальний свет. |
| R11 | Передние противотуманные фары. |
| R12 | Фонарь заднего хода (6-ступенчатая коробка передач PowerShift) |
| R13 | Топливный насос. |
| R14 | Не используется. |
| R15 | Не используется. |
Вариант 3
Схема
Обозначение
| F1 | 40A Модуль анти блокировочной тормозной системы. |
| F1 | 60A Помощь при стабилизации. Модуль анти блокировочной тормозной системы. |
| F2 | 40A Реле вентилятора охлаждения. |
| F2 | 60A Реле вентилятора системы охлаждения (1,6 л Ecoboost) |
| F3 | 60A Блок предохранителей в салоне. |
| F4 | 20A Модуль управления кузовом. Электрические дверные замки. |
| F5 | Не используется. |
| F6 | 40A Реле электродвигателя вентилятора. Двигатель вентилятора. |
| F7 | Не используется. |
| F8 | Не используется. |
| F9 | 7,5A Реле передних противотуманных фар. Реле дальнего света фар. |
| F10 | 15A Модуль управления кузовом. Правые наружные фонари. |
| F11 | 15A Модуль управления кузовом. Левые наружные фонари. |
| F14 | Не используется. |
| F15 | Не используется. |
| F16 | Не используется. |
| F17 | Не используется. |
| F18 | Не используется. |
| F19 | 30A Топливные форсунки. |
| F20 | Не используется. |
| F21 | 7,5A Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| F21 | 10A Топливные форсунки. |
| F22 | 15A Модуль управления трансмиссией. |
| F23 | 15A Датчик положения распредвала. Датчик кислорода с подогревом. |
| F24 | 15A Катушка зажигания (1.6L Sigma) |
| F24 | 20A Катушка зажигания (1.0 л и 1.6 л EcoBoost) |
| F25 | 10A Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов. Электромагнитный клапан регулирования фаз газораспределения впускных клапанов. Клапан продувки адсорбера улавливателя паров топлива. Катушка реле R57, R45 и R50. |
| F26 | 7,5A Система ECSS (1,6 л гибкого топлива) |
| F26 | 15A 1.0L EcoBoost: Активные жалюзи решетки радиатора, Водяной насос, Модуль управления кондиционером. |
| F27 | Не используется. |
| F28 | Не используется. |
| F29 | Не используется. |
| F30 | Не используется. |
| F31 | Не используется. |
| F32 | 60A Блок предохранителей в салоне. |
| F33 | 60A Электрические стеклоподъемники. |
| F34 | 40A Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift) |
| F34 | 60A Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| F35 | 40A Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F36 | 30A Блокировка запуска двигателя. Соленоид стартера. |
| F37 | 30A Обогрев заднего стекла. Наружные зеркала с подогревом. |
| F38 | 20A Модуль управления кузовом. Экономия заряда батареи. Сигнал. |
| F39 | 15A Модуль управления кузовом. Указатели поворота. |
| F40 | Не используется. |
| F41 | 10A Муфта кондиционера. |
| F42 | 7,5A Модуль управления трансмиссией. Модуль управления коробкой передач. Клапан продувки адсорбера улавливателя паров топлива. |
| F48 | 10A Левая передняя противотуманная фара. |
| F49 | 10A Фара противотуманная передняя правая. |
| F55 | 10A Левый дальний свет. |
| F56 | 10A Правый дальний свет. |
| Реле: | |
| R12 | Реле модуля управления силовым агрегатом. |
| R13 | Реле дальнего света фар. |
| R43 | Не используется. |
| R44 | Реле передних противотуманных фар. |
| R45 | Реле муфты кондиционера. |
| R46 | Не используется. |
| R47 | Реле топливного насоса. |
| R50 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) |
| R51 | Реле блокировки пуска. |
| R52 | Реле электродвигателя вентилятора. |
| R53 | Не используется. |
| R54 | Фонарь заднего хода. |
| R57 | Реле вентилятора охлаждения. |
Руководство Ford Fiesta 6
Не нашли ответ на свой вопрос? Больше информации про ремонт и обслуживание Форд Фиеста 6 го поколения вы найдёте в данном руководстве: «скачать«.
А если хотите помочь дополнить материал, пишите в комментарии.
