Hyundai Elantra 4 (hd) — предохранители и реле
Hyundai Elantra 4 го поколения или Elantra HD выпускался в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году преимущественно с бензиновыми двигателями. В данном материале Вы найдёте описание предохранителей и реле Хендай Элантра 4 HD со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного. Сверяйте обозначение со своими схемами на обратной стороне защитной крышки.
Блоки в салоне
Блок предохранителей

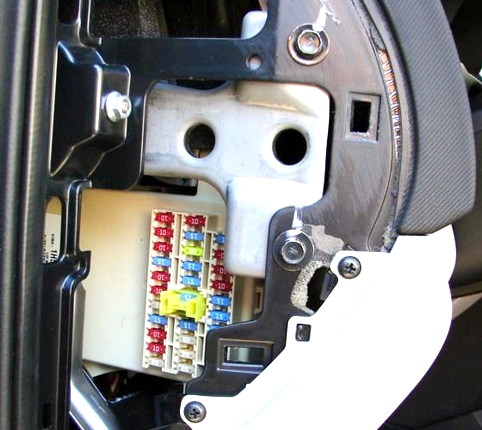

Находится в левом торце приборной панели за защитной крышкой.

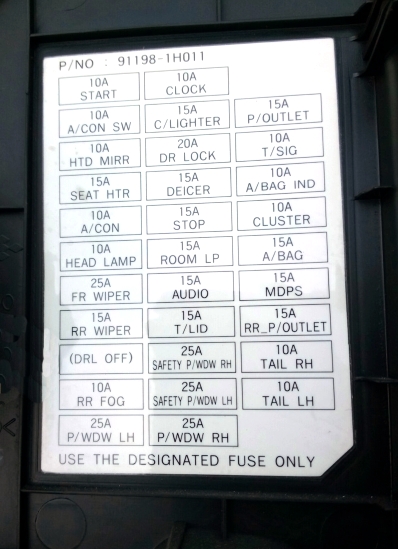

Пример схемы с обратной стороны крышки

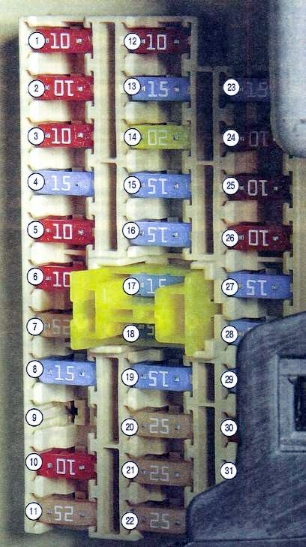

Схема
Описание предохранителей
| 1 | 10А Реле стартера — START |
| 2 | 10А Блок управления кондиционером — A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида — HTD MIRR |
| 4 | 15А Обогрев сидений — SEAT HTR |
| 5 | 10А Кондиционер — A/CON |
| 6 | 10А Лампы дальнего света — HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна — FR WIPER |
| 8 | 15А Стеклоочиститель двери задка — RR WIPER |
| 9 | 15А Включение ближнего света фар в дневное время — DRL OFF |
| 10 | 10А Задние противотуманные фонари — RR FOG |
| 11 | 25А Блок управления стекло подъемниками — P/WDW LH |
| 12 | 10А Часы — CLOCK |
| 13 | 15А Прикуриватель — C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажигания — DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла — DEICER |
| 16 | 15А Стоп-сигналы — STOP |
| 17 | 15А Освещение салона — ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер — AUDIO |
| 19 | 15А Задняя 5-ая дверь — T/LID |
| 20 | 25А Блокировка электрических стеклоподъемников (правая сторона) — SAFETY P/WDW RH |
| 21 | 25А Блокировка электрических стеклоподъемников (левая сторона) — SAFETY P/WDW LH |
| 22 | 25А Электрические стеклоподъемники — P/WDW |
| 23 | 15А Розетка электрического питания — P/OUTLET |
| 24 | 10А Блок переключателей — T/SIG |
| 25 | 10А Контрольная лампа подушки безопасности — A/BAG IND |
| 26 | 10А Панель приборов — CLUSTER |
| 27 | 15А Подушка безопасности — A/BAG |
| 28 | 15А Блок управления дверями либо зажиганием — IGN1-A |
| 29 | 15А Передняя розетка электрического питания — RR P/OUTLET |
| 30 | 10А Задний правый габаритный фонарь — TAIL RH |
| 31 | 10А Задний левый габаритный фонарь — TAIL RH |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Блоки реле

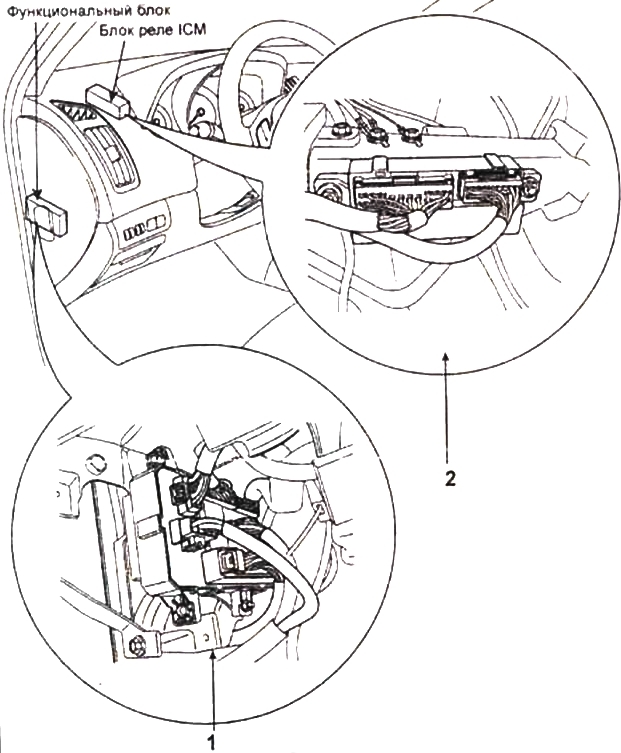

Под панелью могут находится 2 дополнительных блока с реле.
Расположение реле в блоках
- реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
- реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредительной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM
Блок под капотом

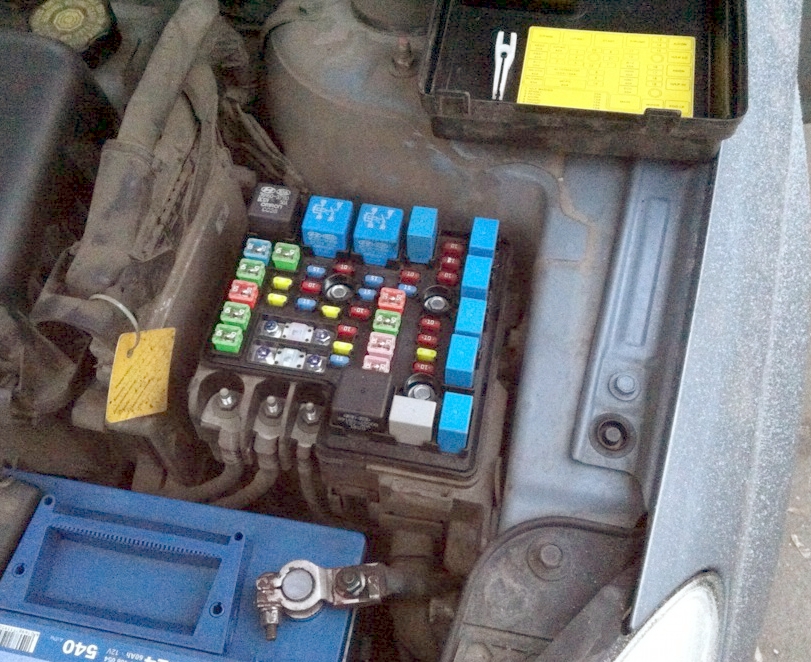

Он находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

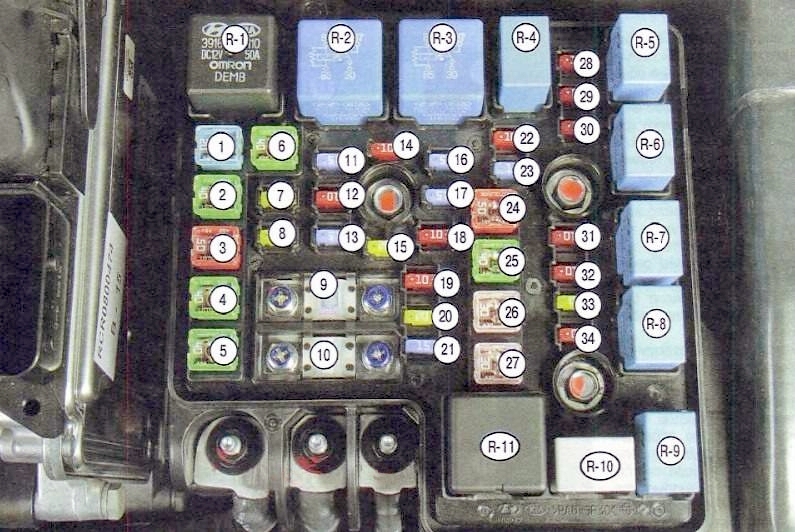

Фото — схема
Назначение
| 1 | 20А АБС и ESP — ABS2 |
| 2 | 40А ABS и ESP |
| 3 | 50А Электронный блок управления электрооборудованием салона — B+1 |
| 4 | 40А Обогрев зеркал заднего вида — RR HTD |
| 5 | 40А Электро вентилятор — BLOWER |
| 6 | 40А Электро вентилятор системы кондиционирования — C/FAN |
| 7 | 20А Омыватель передних фар — H/LP WASHER |
| 8 | 20А Резерв — SPARE |
| 9 | 125А Генератор — ALTERNATOR |
| 10 | 80А Электро усилитель рулевого управления — MDPS |
| 11 | 15А Передние противотуманные фары — FR FOG |
| 12 | 10А Кондиционер — A/CON |
| 13 | 15А Аварийная сигнализация — HAZARD |
| 14 | 10А Резерв — SPARE |
| 15 | 20А Резерв — SPARE |
| 16 | 15А Топливный насос — F/PUMP |
| 17 | 15А Резерв — SPARE |
| 18 | 10А Блок управления двигателем — ECU1 |
| 19 | 10А Блок управления двигателем — ECU2 |
| 20 | 20А Блок управления двигателем — ECU3 |
| 21 | 15А Топливные форсунки, система кондиционирования — INJ |
| 22 | 10А Датчики — SNSR2 |
| 23 | 15А Звуковой сигнал — HORN |
| 24 | 50А Электронный блок управления электрооборудованием салона — B+2 |
| 25 | 40А Стартер, выключатель (замок) зажигания — ING2 |
| 26 | 30А Выключатель (замок) зажигания — IGN1 |
| 27 | 30А Главное реле — ECU |
| 28 | 10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS |
| 29 | 10A Система зажигания — ECU2 |
| 30 | 10A Выключатель лампы света заднего хода — B/UP |
| 31 | 10A Ближний свет правой передней фары — H/LP LO RH |
| 32 | 10A Ближний свет левой передней фары — H/LP LO LH |
| 33 | 20A Дальний свет фар — H/LP HI |
| 34 | 10A Датчики — SNSR1 |
| R1 | Реле электро вентилятора системы охлаждения (малая скорость вращения) — C/FAN2 |
| R2 | Реле электро вентилятора системы охлаждения (высокая скорость вращения) — C/FAN1 |
| R3 | Реле стартера — START |
| R4 | Реле топливного насоса — F/PUMP |
| R5 | Реле кондиционера — A/CON |
| R6 | Реле ближнего света фар — H/LP LO |
| R7 | Реле звукового сигнала — HORN |
| R8 | Реле дальнего света фар — H/LP HI |
| R9 | Реле заднего противотуманного фонаря — FOG LP |
| R10 | Реле стеклоочистителя — WIPER |
| R11 | Главное реле — MAIN |
Есть что добавить? Мы будем рады вашим комментариям.
