Мазда Титан предохранители и реле

Mazda Titan серия грузовых автомобилей выпускающихся с 1971 по 2000 год в трех поколениях. В данной статье вы найдёте описание предохранителей и реле Мазда Титан производившихся в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 годах со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Мазда Титан 3 проходила рестайлинг и обновление поэтому расположение блоков и отдельных элементов может отличаться. Сверяйтесь со своими схемами или иной технической документацией.
Общее расположение блоков

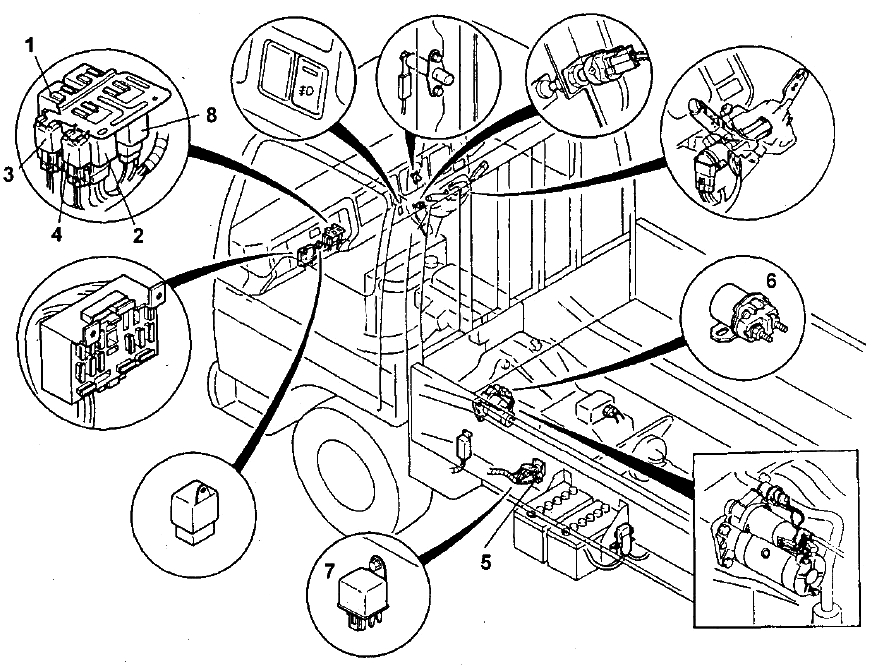

Общая схема расположения электронных блоков управления
В нижней части панели приборов со стороны пассажира находится блок с реле и предохранителями.
Назначение реле
- Реле проверки стоп-сигналов
- Реле-прерыватель указателей поворота
- Реле звукового сигнала
- Реле системы увеличения скорости прогрева
- Реле подогревателя воздуха на впуске
- Вспомогательное реле
- Реле свечей накаливания
- Реле-прерыватель стеклоочистителей.
Блок предохранителей

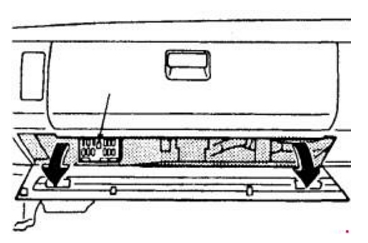

Для доступа уберите защитную крышку.
Вариант 1

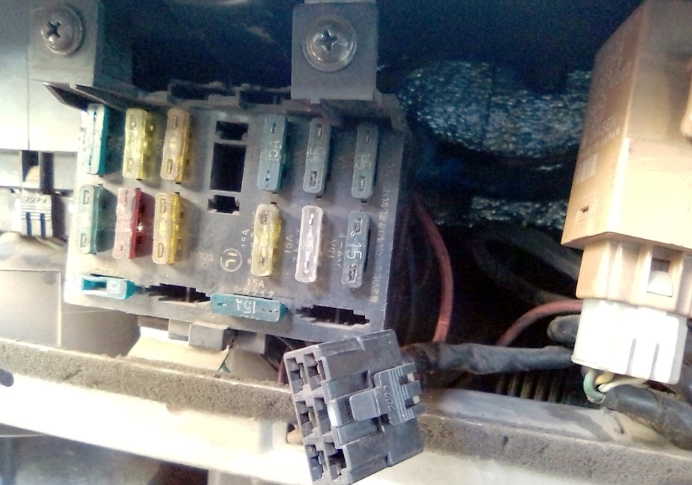

Пример
Схема
Описание
WIPER 15A | система стекло очистителей и стекло омывателей |
HEATER 30A | отопитель |
ROOM 10F | внутреннее освещение, магнитола |
ENGINE 15А | система пуска |
METER 15А | задние фонари, панель приборов, тормоз, клапан отсечки топлива, система увеличения скорости прогрева |
TURN 15A | указатели поворотов |
TAIL 15A | габариты, подсветка номерного знака, комбинированные фонари |
STOP 15A | стоп сигналы, звуковой сигнал |
HAZARD 15A | аварийная сигнализация |
CIGAR 15A | прикуриватель, аудиосистема |
Предохранитель прикуривателя обозначен как CIGAR на 15А.
Вариант 2

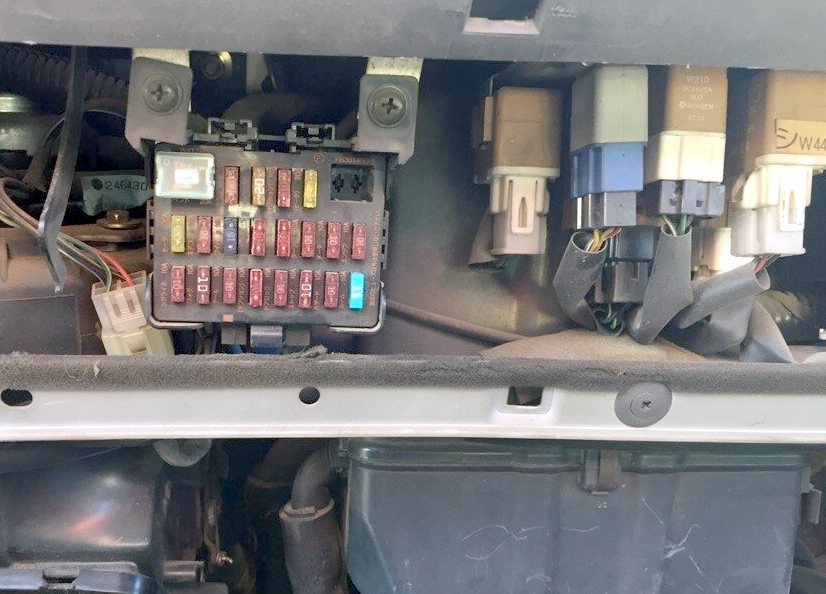

Фото — пример исполнения

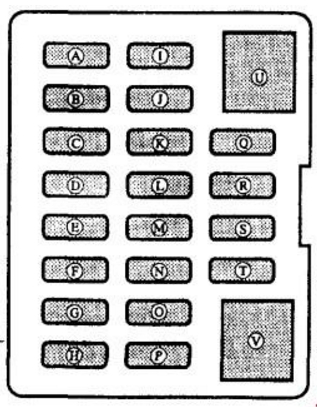

Схема
Обозначение
A | 10/15A CIGAR — Магнитола, часы, прикуриватель |
B | 10A FOG — Противотуманные фары |
C | 10A TAIL — Габариты, подсветка приборов |
D | Резерв дополнительных опций |
E | 10/20А D.LOCK — Центральный замок |
F | 10A STOP — Стоп-сигналы, звуковой сигнал |
G | 10A HAZARD — Аварийная сигнализация |
H | 10A ROOM — Освещения кабины, часы магнитола |
I | 20А HEATER — Отопитель |
J | Резерв |
K | 10А WIPER — Стеклоочистители, омыватель |
L | Резерв |
M | Резерв |
N | 10A TURN — Указатели поворотов |
O | 10A METER — Комбинация приборов |
P | 15A ENGINE — Вентилятор системы охлаждения |
Q | Резерв дополнительных опций |
R | Резерв дополнительных опций |
S | Резерв дополнительных опций |
T | 10A HEATER — Обогреватель |
U | 30A P/WIND — Стекло подъемники |
V | 30A HEATER — Отопитель |
Предохранитель прикуривателя находится на схеме в позиции обозначенной как А.
Вариант 3

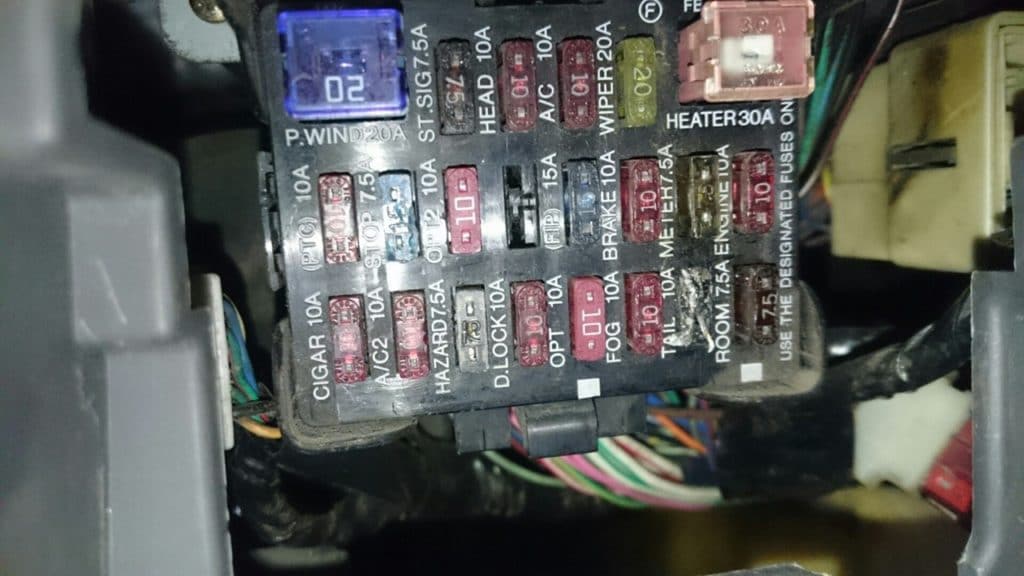

Фото — схема
Назначение представлены на английском а не иероглифы. Перевод смотрите в таблицах выше. Дополнительные элементы:
- A/C — Кондиционер и его система
- PTC — Дополнительный отопитель
- FIP — Топливная система
- ST/SIG — Система зажигания

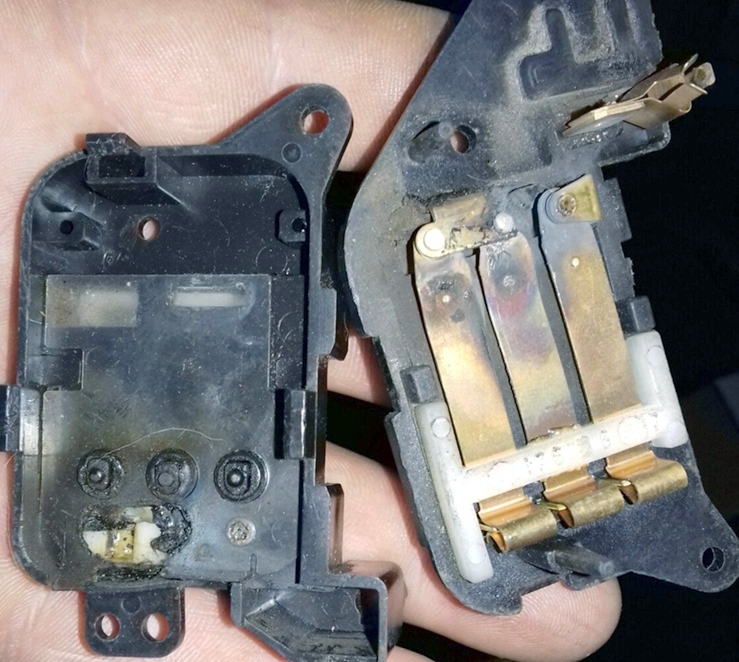

Блок возле АКБ
Он расположен снаружи автомобиля, рядом с аккумулятором. Актуальная схема должна быть нанесена на крышку.
Схема
Расшифровка
- MAIN 80A — Замок зажигания / Генератор
- MAIN 100A — Свечи накала / Замок зажигания / Генератор
- MAIN 60A — Замок зажигания / Генератор / Подогрев воздуха на впуске
- HEAD 30A — Фары
- LAMP 30A — Фонарь освещения места разгрузки
Может устанавливаться отдел силовых предохранителей высокой мощности. Если пропал сигнал на фары, проверьте его.
Нашли ошибку или есть что добавить — пишите в комментарии.
