Mercedes-Benz 211 предохранители и реле
Mercedes-Benz 211 кузов представляет 3 поколение автомобилей Е-класса которое выпускалось в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 году как с бензиновыми, так и дизельными двигателями (E200, E220, E230, E240, E270, E280, E300, E320, E350, E400, E420, E500, E55 & E63 AMG) и с кузовами седан w211 и универсал S211. За это время модель прошла рестайлинг. В данном материале мы покажем места расположения всех электронных блоков управления, описание предохранителей и реле Мерседес 211 со схемами блоков и фото примерами их исполнения. Выделим предохранитель отвечающий за прикуриватель.
Расположение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Расположение

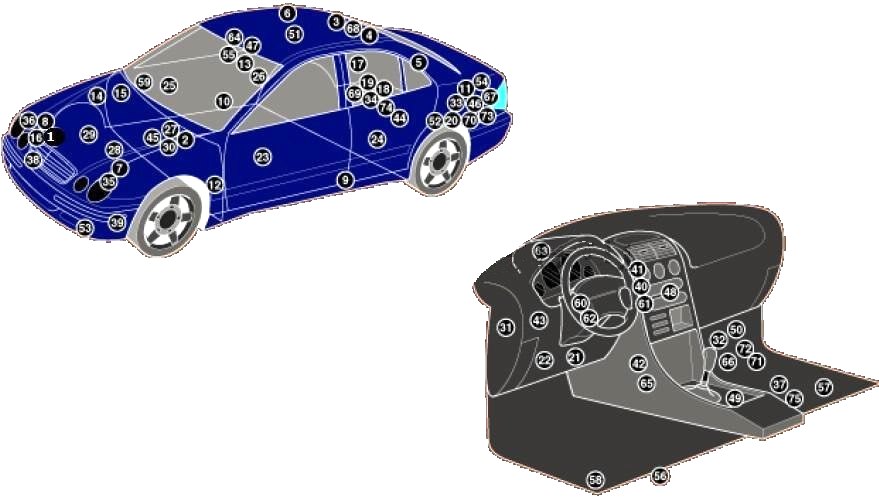

Общая схема расположения блоков
Описание
| 1 | Электронный блок управления ABS —> 31/05/06 |
| 2 | Электронный блок управления АВS — 01/06/06^ |
| 3 | Усилитель сигнала антенны — аудиосистема /навигационная система |
| 4 | Усилитель 1 сигнала антенны (TV-тюнер) — заднее стекло |
| 5 | Усилитель 2 сигнала антенны (TV-тюнер) — левая задняя стойка (седан) — левая стойка задней двери (универсал) |
| 6 | Усилитель 3 сигнала антенны (TV-тюнер) – правая задняя стойка (седан) — правая стойка задней двери (универсал) |
| 7 | Датчик удара, левый — за фарой |
| 8 | Датчик удара, правый — за фарой |
| 9 | Датчик бокового удара в сборе, левый — центральная стойка |
| 10 | Датчик бокового удара в сборе, правый – центральная стойка |
| 11 | Блок управления противоугонной системой — левая часть багажного отделения (объединен с многофункциональным блоком управления 2) |
| 12 | Звуковой сигнал противоугонной системы — за накладкой колесной арки |
| 13 | Датчик солнечного света — верхняя центральная часть лобового стекла |
| 14 | Дополнительная аккумуляторная батарея -> 31/05/06, если есть |
| 15 | Дополнительная аккумуляторная батарея -> 31/05/06, если есть |
| 16 | Блок управления дополнительным отопителем |
| 17 | Приемник дистанционного управления дополнительным отопителем — правая часть багажного отделения |
| 18 | Аккумуляторная батарея — под полом багажного отделения |
| 19 | Блок управления батареей — багажное отделение, под полом |
| 20 | Блок управления приводом открывания /закрывания крышки багажника |
| 21 | Шина данных CAN, блок управления шлюзом |
| 22 | Диагностический разъем (DLC) |
| 23 | Блок управления электрооборудованием левой передней двери |
| 24 | Блок управления электрооборудованием левой задней двери |
| 25 | Блок управления электрооборудованием правой передней двери |
| 26 | Блок управления электрооборудованием правой задней двери |
| 27 | Электронный Блок управления двигателем — Дизель/112/113 |
| 28 | Электронный Блок управления двигателем — 271 |
| 29 | Электронный Блок управления двигателем — 272/273 |
| 30 | Блок предохранителей /реле, моторный отсек |
| 31 | Блок предохранителей /реле приборная панель |
| 32 | Блок предохранителей /реле, пространство для ног |
| 33 | Блок предохранителей /реле, багажное отделение |
| 34 | Блок предохранителей /реле ниша запасного колеса |
| 35 | Блок управления фарой, левый (модели с ксеноновыми фарами) |
| 36 | Блок управления фарой, правый (модели с ксеноновыми фарами) |
| 37 | Блок управления корректором фар — под правым передним сиденьем, под ковриком (модели с ксеноновыми фарами) |
| 38 | Звуковой сигнал 1 — за решеткой радиатора |
| 39 | Звуковой сигнал 2 — за передним бампером |
| 40 | Блок управления замком зажигания |
| 41 | Электронный Блок управления иммобилайзером (объединен с блоком управления замком зажигания) |
| 42 | Блок управления системы keyless entry-за пепельницей |
| 43 | Блок управления освещением -за переключателем головного освещения |
| 44 | Блок контроля загрузки багажного отделения (универсал) – под полые багажные отделения |
| 45 | Многофункциональный Блок управления 1 – прикреплен к блоку предохранителей /реле в моторном отсеке — функции: Контроль давления в системе кондиционирования, уровень тормозной жидкости, уровень охлаждающей жидкости, переднее освещение, омыватели фар, звуковые сигналы, лампы освещения салона, наружная температура, очистители лобового стекла |
| 46 | Многофункциональный Блок управления 2-соединен с блоком предохранителей/реле, багажное отделение-функции: Противоугонная система, открывание задней двери/крышки багажника, центральный замок, уровень топлива, топливный насос, аварийная сигнализация, обогреватель заднего стекла, указатели поворота, заднее освещение |
| 47 | Многофункциональный Блок управления 3 — в блоке управления многофункциональным переключателем (потолочная консоль)-функции: Датчики изменения объема(противоугонная система), датчик солнечного света, лампы освещения салона, датчик дождя |
| 48 | Многофункциональный Блок управления 4-вблоке управления многофункциональным переключателем (приборная панель)-функции: Блок управления кондиционером, центральный замок, аварийная сигнализация, очиститель заднего стекла |
| 49 | Многофункциональный Блок управления 5-вблоке управления многофункциональным переключателем (центральная консоль)-функции: Выключатель дополнительного обогревателя, система парковки, система активной подвески, выключатель привода открывания задней двери/крышки багажника |
| 50 | Многофункциональный Блок управления 6 — пространство для ног, под ковриком — функции: Электродвигатель насоса охлаждающей жидкости, противотуманные фары, подогреватели сидений, фонари заднего хода, селектор коробки передач |
| 51 | Многофункциональный Блок управления 7 — в задней лампе освещения салона (с прозрачной крышей) — функции: Лампы освещения салона |
| 52 | Блок управления навигационной системой |
| 53 | Датчик температуры окружающего воздуха |
| 54 | Блок управления системы парковки — левая часть багажного отделения |
| 55 | Датчик дождя — верхняя центральная часть лобового стекла |
| 56 | Блок управления электроприводом сиденья, передним левым — под сиденьем |
| 57 | Блок управления электроприводом сиденья, передним правым — под сиденьем |
| 58 | Реле привода подголовников (01/06/05^) |
| 59 | Блок управления работой солнечной батареи-за комбинацией приборов |
| 60 | Блок управления электро оборудованием рулевой колонки- за рулевым колесом |
| 61 | Блок управления замком рулевой колонки- встроен в Блок управления замком зажигания |
| 62 | Датчик положения рулевого колеса-в блоке управления электро оборудованием рулевой колонки |
| 63 | Блок управления подогревом рулевого колеса – около комбинации приборов(^05/05) |
| 64 | Блок управления электроприводом люка -в блоке управления многофункциональным переключателем (потолочная консоль) |
| 65 | Электронный Блок управления SRS |
| 66 | Блок управления активной подвески-пространство для ног, под ковриком |
| 67 | Блок управления приводом открывания /закрывания задней двери-левая часть багажного отделения |
| 68 | Антенна телефона |
| 69 | Блок управления интерфейсом телефона- под панелью, в задней части багажного отделения |
| 70 | Блок управления электрооборудованием прицепа-левая часть багажного отделения |
| 71 | Электронный Блок управления КПП (секвентальная МКПП) — пространство для ног, под ковриком |
| 72 | Электронный Блок управления КПП — пространство для ног, под ковриком |
| 73 | Блок управления системы контроля давления в шинах -левая часть багажного отделения |
| 74 | Блок системы голосовой активации — под панелью, в задней части багажного отделения |
| 75 | Датчик бокового перемещения |
Блок под капотом

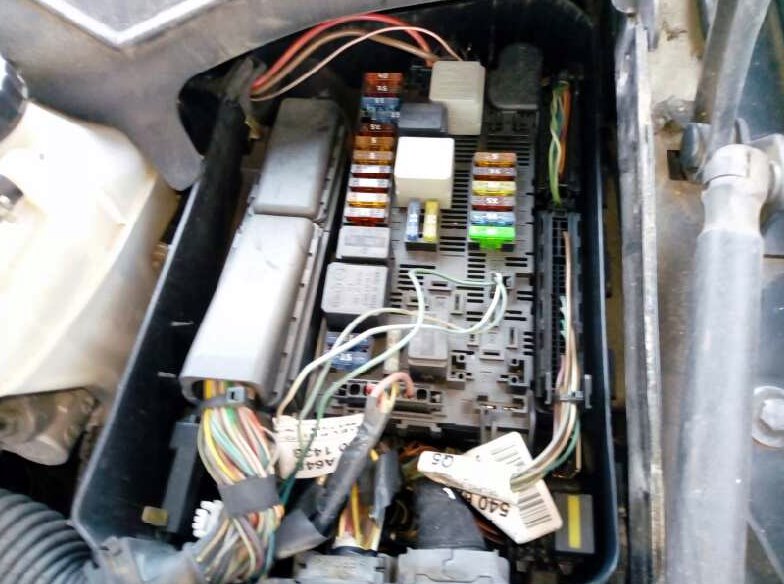

Под капотом основой блок с предохранителями и реле расположен в левой части, рядом со стойкой и закрыт защитной крышкой.

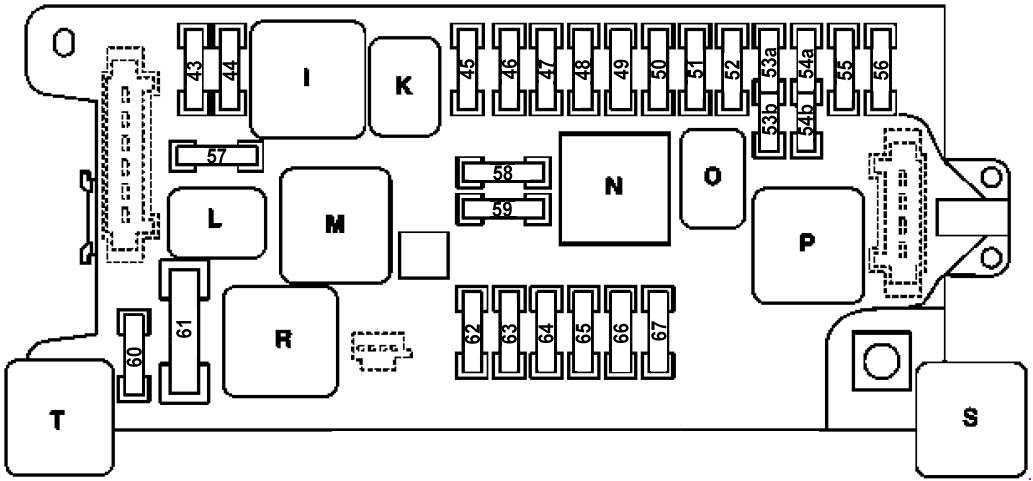

Схема
Обозначение
| 43 | 15A Блок управления ME (двигатели 112, 113, 156, 271, 272, 273) |
| Блок управления системы CDI (двигатели 628, 629, 642, 646, 647, 648) | |
| Блок управления SAM с задним блоком реле и предохранителей (двигатели 629, 642, 646, 647, 648) | |
| Блок управления SAM с модулем реле и предохранителей со стороны водителя (двигатели 629, 642) | |
| 44 | 15A Блок управления системы CDI (двигатели 646, 647, 648) |
| Блок управления ME (двигатели 271, 272, 273) | |
| Клапан подачи газа цил. 1 (двигатель 271 CNG) | |
| Клапан подачи газа цил. 2 (двигатель 271 CNG) | |
| Клапан подачи газа цил. 3 (двигатель 271 CNG) | |
| Клапан подачи газа цил. 4 (двигатель 271 CNG) | |
| 45 | 7,5A Блок управления AIRmatic с системой ADS |
| Блок управления системы регулирования уровня кузова заднего моста | |
| Блок управления электронного модуля рычага селектора (5-ступенчатая АКП (NAG)) | |
| Датчик положения рычага селектора (полуавтоматическая КП Sequentronic (ASG)) | |
| 46 | 7,5A Блок управления системы EGS (5-ступенчатая АКП (NAG)) |
| Блок управления полуавтоматической КП (Sequentronic (ASG)) | |
| Электрический модуль управления VGS (7-ступенчатая АКП) | |
| 47 | 5A Блок управления систем ESP, PML и BAS |
| 48 | 7,5A Блок управления системой пассивной безопасности |
| Передний левый реверсивный натяжитель ремня безопасности (с 2007 года) | |
| Передний правый реверсивный натяжитель ремня безопасности (с 2007 года) | |
| 49 | 7,5A Блок управления системой пассивной безопасности |
| Датчик распознавания наличия пассажира / детского сиденья на сиденье переднего пассажира | |
| Реле подголовников NECK-PRO | |
| 50 | 5A Разъём электр. цепи мобильного телефона |
| Место разъединения цепи электропитания VICS (Япония) | |
| Блок управления системы аварийного вызова (с 2007 года; США) | |
| 51 | 5A Не используется |
| 52 | 7,5A Поворотный переключатель наружного освещения |
| Комбинация приборов | |
| Подсветка вещевого ящика с микровыключателем | |
| Блок управления системы регулировки угла наклона фар (биксеноновые фары) | |
| Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (с 2007 года) | |
| 53a | Не используется |
| 53b | 15A Реле звуковых сигналов |
| 54a | 15A Прикуриватель с подсветкой |
| 54b | 15A Прикуриватель с подсветкой |
| 55 | 7,5A Телефон (стандартный телефон «MB») |
| Штекерное соединение модуля Bluetooth (стандартный телефон «MB») | |
| Разъём электр. цепи мобильного телефона | |
| Блок управления системы аварийного вызова (с 2007 года; США) | |
| 56 | 40A Мотор стеклоочистителя (M6/1) |
| 57 | 25A Блок управления системы CDI (двигатели 628, 646, 647, 648) |
| Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (двигатели 271, 272, 273) | |
| Блок управления Me (двигатели 271, 272, 273) | |
| Переключающий клапан регенерации (двигатели 271, 272, 273) | |
| Датчик системы PremAir (двигатели 271, 272, 273) | |
| Запорный клапан угольного адсорбера (США) | |
| 58 | 15A Двигатели 112, 113, 156: |
| Катушка зажигания цилиндра 1 | |
| Катушка зажигания цилиндра 2 | |
| Катушка зажигания цилиндра 3 | |
| Катушка зажигания цилиндра 4 | |
| Катушка зажигания цилиндра 5 | |
| Катушка зажигания цилиндра 6 | |
| Катушка зажигания цилиндра 7 | |
| Катушка зажигания цилиндра 8 | |
| 59 | 15/20A Реле стартера |
| 60 | 10A Вентилятор масляного радиатора (E55 AMG, E63 AMG) |
| 61 | 40A Электрический воздушный насос |
| 62 | 30A Реле управления насосом ASG (полуавтоматическая КП Sequentronic (ASG)) |
| 63 | 15A Блок управления полуавтоматической КП (полуавтоматическая КП Sequentronic (ASG)) |
| Реле клеммы 87, двигатель (двигатели 112, 113) | |
| Блок управления ME (двигатели 112, 113) | |
| 64 | 7,5A Поворотный переключатель наружного освещения |
| Комбинация приборов | |
| Электронный модуль рулевой колонки (до 2007 года) | |
| Блок-панель управления KLA | |
| 65 | 20A Блок управления EZS |
| Блок управления электроблокировки рулевого управления | |
| 66 | 7,5A Передняя правая блок-фара |
| Передняя левая блок-фара | |
| Дисковый регулятор LWR (с 2007 года) | |
| Модуль коррекции угла наклона фар (биксеноновые фары) | |
| 67 | 5/10A Выключатель стоп-сигналов |
| Реле | |
| I | Реле клеммы 87, двигатель |
| K | Реле электр. цепи клеммы 87 ходовой части |
| L | Реле стартера |
| М | Реле управления насосом ASG (до 2007 года) |
| N | Реле клеммы 15 |
| O | Реле звуковых сигналов |
| P | Реле клеммы 15R |
| R | Реле воздушного насоса (кроме двигателя 113.990 (E55 AMG), 156.983 (E63 AMG)) |
| Реле вентилятора масляного радиатора (двигатель 113.990 (E55 AMG), 156.983 (E63 AMG)) | |
| S | Реле AIRMATIC (полуактивная пневмоподвеска) |
| T | Разделительное реле отключаемых потребителей (до 2007 года) |
За передний прикуриватель отвечает предохранитель номер 54, за остальные предохранители расположенные в блоках в багажном отсеке.
Блоки в салоне
Блок в панели приборов

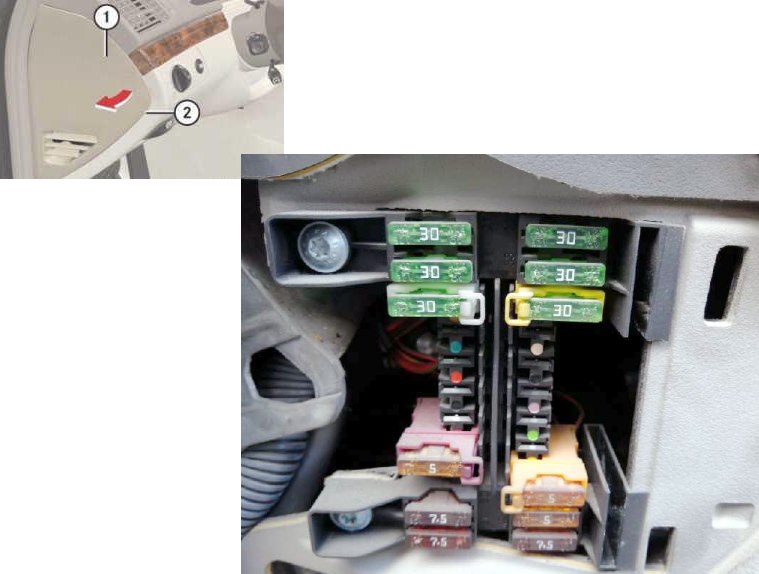

В левом торце приборной панели, за защитной крышкой находится блок с предохранителями.
Фото — пример

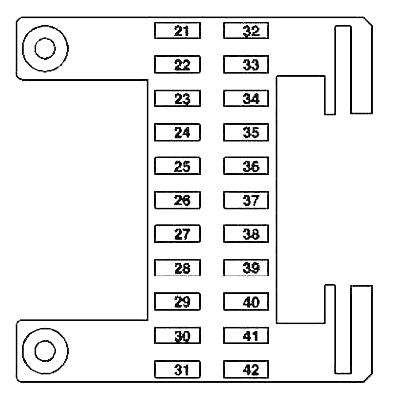

Схема
Назначение
| 150A Электропитание: Задний блок силовых предохранителей | |
| 21 | 25/30A Блок управления задней правой двери |
| 22 | Блок управления передней правой двери |
| 23 | 30A Блок управления регулировки сиденья с функцией памяти, передний пассажир |
| 24 | 25A Кабельный наконечник электроцепи клеммы 30, Keyless-Go |
| 25 | 25A Автономный отопитель защищен через концевую кабельную муфту:( Отопитель STH) |
| 5A Дополнительная защита через предохранитель переключателя автономного отопителя: | |
| Приемный блок дистанционного радиоуправления автономным отопителем STH | |
| 26 | 7,5A CD-чейнджер |
| 27 | 5A Реле клеммы 15 (с 2007 года) |
| 28 | 5A Аудиосистема |
| Блок-панель управления с дисплеем системы COMAND (Япония) | |
| 15A Панель управления аудиомодуля и навигационного блока (Audio 50 APS) | |
| 15A Блок-панель управления с дисплеем системы COMAND | |
| 29 | 15A Кабельный наконечник электр. цепи клеммы 30 |
| 15A Блок управления преобразователя постоянного напряжения (до 2003 года) | |
| Эл7,5Aектронный модуль рулевой колонки | |
| 7,5A Блок управления EZS | |
| 30 | 7,5A Диагностический разъём |
| 31 | 5A Верхняя блок-панель управления |
| 5A Разделительное реле отключаемых потребителей (2006 год) | |
| 7,5A Блок управления SAM с модулем реле и предохранителей со стороны водителя (до 2006 года) | |
| 32 | 25/30A Блок управления задн. лев. двери |
| 33 | 25/30A Блок управления передней левой двери |
| 34 | 30A Блок управления регулировки водительского сиденья с функцией памяти |
| 35 | 5A Блок управления системы определения массы пассажиров (WSS) (с 2007 года; США) |
| 36 | 25A Блок управления подогрева и вентиляции сидений |
| 37 | 7,5/15A Блок управления AIRmatic с системой ADS |
| 38 | 7,5A Реле подголовников NECK-PRO |
| 39 | 5A Блок управления нижней блок-панели управления |
| 40 | 5A Верхняя блок-панель управления (до 2006 года) |
| 10A Блок управления подогрева и вентиляции сидений | |
| 41 | 5A Блок управления центрального интерфейса |
| 42 | 7,5A Разделительное реле отключаемых потребителей (до 2006 года) |
| Блок управления ME (двигатели 112, 113) | |
| Реле клеммы 87, двигатель (двигатели: 629, 642, 646 EVO) | |
| Блок управления SAM с модулем реле и предохранителей со стороны водителя (двигатели 271, 272, 628, 629, 642, 646, 647, 648) | |
| Блок управления CNG (двигатель 271) | |
Блок под панелью приборов

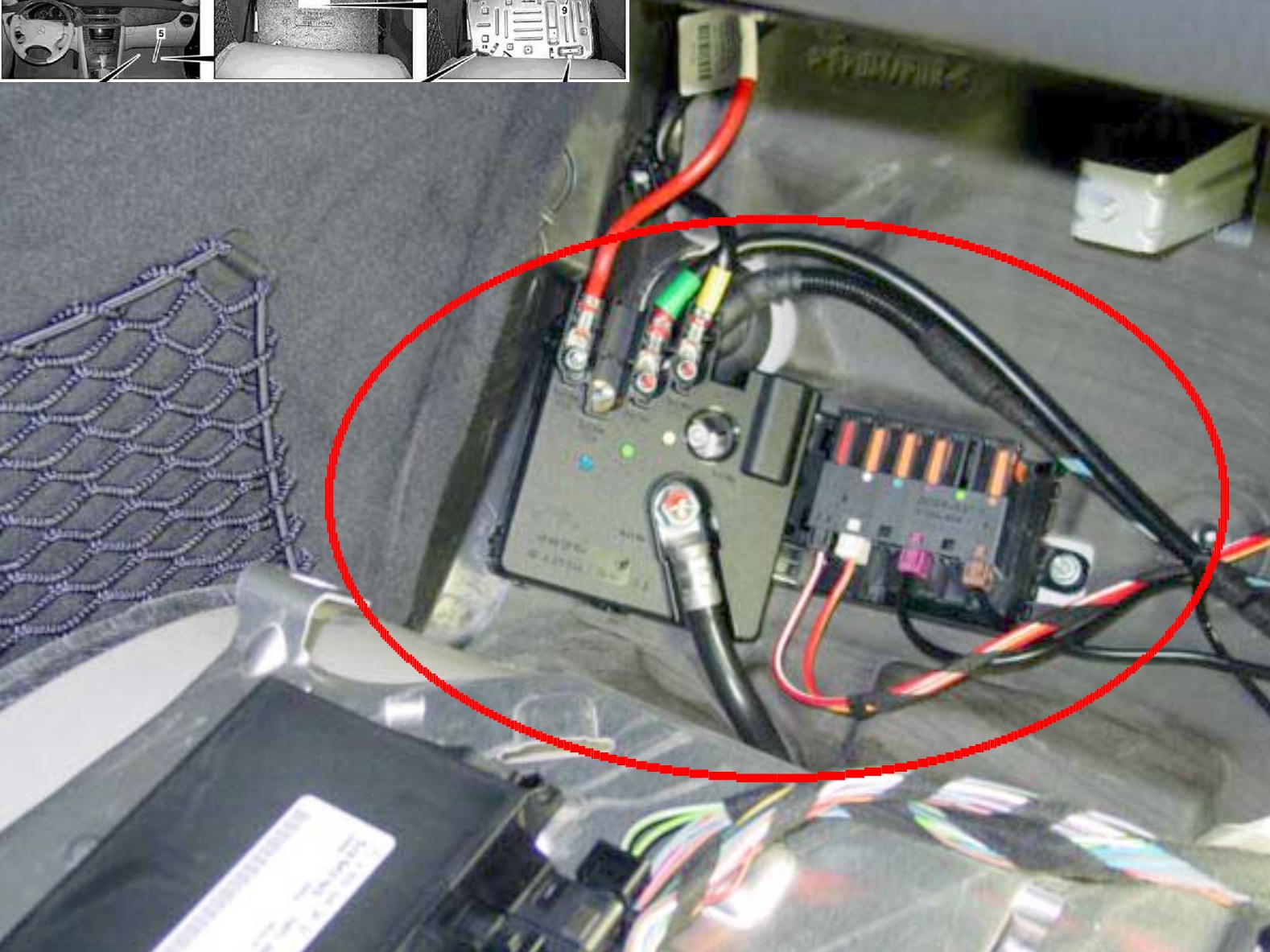

Данный блок предохранителей находится в пространстве ног переднего пассажира. Для доступа надо убрать обшивку и защитную крышку.

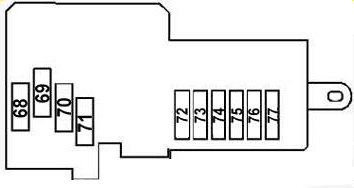

Схема
Расшифровка
| 68 | 200A Дополнительный подогреватель (двигатели 629, 642, 646, 647, 648) |
| 69 | 150A Выходной каскад предпускового подогрева (двигатели 646, 647, 648) |
| 150A Конец времени накаливания свечи (двигатели 629, 642, 646) | |
| 70 | 150A Реле дополнительной аккумуляторной батареи |
| Точка пуска двигателя от постороннего источника энергии (с 2007 года; тип 211.2) | |
| 71 | 100A Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (двигатели 112, 113, 156, 271, 272, 273, 629, 642, 646, 647, 648) |
| 72 | 50A Гидравлический блок SBC |
| 73 | 40A Гидравлический блок SBC |
| 40A Блок управления ESP (с 2007 года) | |
| 74 | 40A Реле AIRMATIC |
| 75 | 40A Блок управления SAM, со стороны пассажира |
| 76 | 40A Реле продувки катализатора (2003 год; двигатели 113.990 (E55 AMG)) |
| 40A Передний правый реверсивный натяжитель ремня безопасности (PRE-SAFE) | |
| 77 | 40A Блок рециркуляции воздуха системы отопления |
| Блок управления солнечного генератора | |
| Электромотор вентилятора (с 2007 года) |
Блоки в багажнике
Блок за обшивкой салона

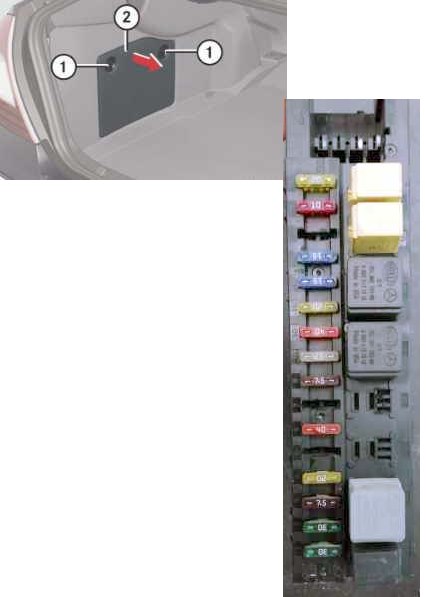

С левой стороны в багажном отделении за обшивкой установлен блок с предохранителями и реле.

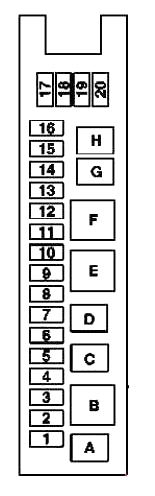

Схема
Описание
| 1 | 30A Выключатель частично электрической регулировки положения сиденья, со стороны переднего пассажира |
| Блок управления регулировки водительского сиденья с функцией памяти | |
| 2 | 30A Выключатель частично электрической регулировки положения сиденья, со стороны водителя |
| Блок управления регулировки сиденья с функцией памяти, передний пассажир | |
| 3 | 7,5A Блок управления RDK (система контроля давления в шинах) |
| Блок управления PTS (парктроник) | |
| ТВ-тюнер (аналоговый / цифровой) | |
| Навигационный процессор | |
| 4 | 15/20A Топливный насос (кроме 113.990 (E55 AMG), 156.983 (E63 AMG)) |
| 7,5/15A Циркуляционный насос охладителя наддувочного воздуха (113.990 (E55 AMG)) | |
| 5 | Не используется |
| 6 | 40A Блок управления аудиоинтерфейса |
| Модуль антенных усилителей слева | |
| Аудиосистема | |
| 7 | 15A Блок управления двери багажного отделения |
| 8 | 7,5A Модуль антенных усилителей слева |
| Датчик наклона EDW | |
| Звуковой сигнал тревоги | |
| 9 | 25A Потолочная блок-панель управления |
| 10 | 40A Обогрев заднего стекла |
| 11 | 20A Блок управления двери багажного отделения |
| 12 | 15A Розетка в багажном отделении |
| 13 | 15A Розетка в салоне |
| 14 | Не используется |
| 15 | 10A Эл. привод центральной блокировки замка крышка топливного бака |
| 16 | 20A Блок управления подогрева и вентиляции сидений |
| 17 | 20A Блок управления AAG (тягово-сцепное устройство) |
| 18 | 20A Блок управления AAG (тягово-сцепное устройство) |
| 19 | 20A Пневмонасос мультиконтурного сиденья |
| 20 | 7,5A Реле шторки заднего стекла |
| Реле | |
| A | Реле топливного насоса (кроме двигателя 113.990 (E55 AMG), 156.983 (E63 AMG)) |
| Реле циркуляционного насоса охладителя наддувочного воздуха (только для двигателя 113.990 (E55 AMG)) | |
| B | Реле 2, клемма 15R |
| C | Резервное реле 2 |
| D | Реле заднего стеклоочистителя |
| E | Реле обогрева заднего стекла |
| F | Реле 1, клемма 15R |
| G | Реле крышки бензобака, переключение полярности 1 |
| H | Реле крышки бензобака, переключение полярности 2 |
Блок возле АКБ

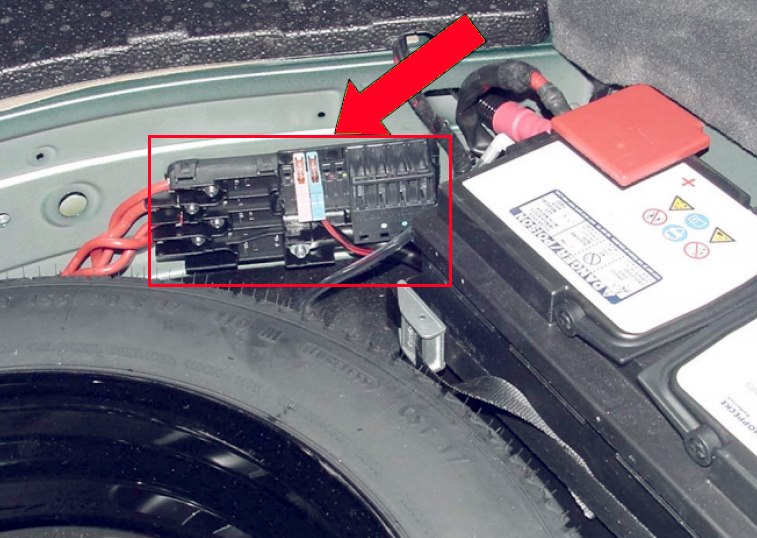

Рядом с аккумуляторной батареей устанавливается еще один блок предохранителей высокой мощности.

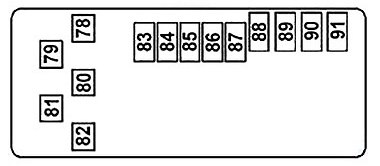

Схема
Обозначение
| 78 | 200A Блок управления SAM с модулем реле предохранителей со стороны водителя |
| 79 | 200A Блок управления SAM с задним блоком реле и предохранителей |
| 80 | 150A Блока управления SAM с модулем реле предохранителей со стороны водителя |
| 81 | 150A Блок предохранителей салона |
| 82 | 150A Блок предохранителей II, колёсная арка сзади справа (служебные автомобили) |
| 150A Предохранитель 82A и 82B (двигатели 113.990 (E55 AMG), 156.983 (E63 AMG)) | |
| 82A | 30A Реле топливного насоса (двигатель 113.990 (E55 AMG)) |
| 40A Предохранитель блока управления левого топливного насоса (двигатель 156.983 (E63 AMG)) | |
| 40A Предохранитель блока управления правого топливного насоса (двигатель 156.983 (E63 AMG)) | |
| 82B | 40A Реле продувки катализатора |
| 83 | 30A Многофункциональный блок управления спец. автомобилей (MSS) (такси) |
| 84 | 5A Блок управления аккумуляторных батарей |
| Датчик АКБ | |
| 85 | 5A Интерфейс телефона |
| Блок управления системы громкоговорящей телефонной связи | |
| Блок управления системы голосового управления | |
| Блок управления UHI (универсальный интерфейс мобильного телефона) | |
| 86 | Розетка салона (5А до 2003 года, 30А с 2004-2007 года, 5А с 2007 года) |
| 5A Блок управления SDAR (с 2007 года; США) | |
| 30A Многофункциональный блок управления спец. автомобилей (MSS) (служебные автомобили, такси) | |
| 30A Блок управления GAS (служебные автомобили) | |
| 30A Соединитель проводов, клемма 30/ салон (служебные автомобили) | |
| 87 | 40A Пневмонасос для динамической регулировки сиденья |
| 88 | 30A Блок управления HDS (тип 211.0) |
| Блок управления закрытием двери багажного отделения (тип 211.2) | |
| 89 | 40A Блок управления пола багажного отделения (тип 211.2) |
| 90 | 40A Передний левый реверсивный натяжитель ремня безопасности (PRE-SAFE) |
| Многофункциональный блок управления спец. автомобилей (MSS) (такси) | |
| 30A Реле топливного насоса (до 2004 года; двигатель 113.990 (E55 AMG)) | |
| 91 | 40A Многофункциональный блок управления спец. автомобилей (MSS) (такси) |
На этом всё. А если есть что добавить — пишите в комментарии.
