Mercedes W169 — предохранители и реле
Mercedes W169 представляет второе поколение А-класса Mercedes-Benz которое выпускалось в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 году и обозначалось как Mercedes A150, Mercedes A160, Mercedes A170. За это время модель прошла рестайлинг. В данном материале Вы найдёте информацию о расположении всех электронных блоков управления, описание предохранителей и реле Мерседес w169 со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
Исполнение блоков и расположение элементов в них может отличатся от предоставленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Расположение

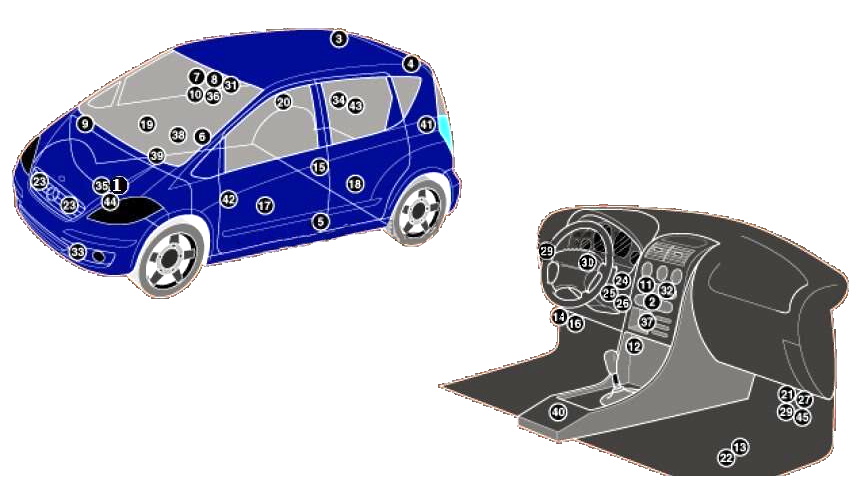

Общая схема расположения блоков управления
Описание
| 1 | Электронный блок управления ABS |
| 2 | Блок управления кондиционером-в панели управления отопителем |
| 3 | Усилитель 1 сигнала антенны |
| 4 | Усилитель 2 сигнала антенны |
| 5 | Боковой датчик удара (левый) |
| 6 | Боковой датчик удара (правый) |
| 7 | Блок управления противоугонной системой |
| 8 | Датчик наклона автомобиля (противоугонная система) |
| 9 | Звуковой сигнал противоугонной системы-на резонаторе системы впуска |
| 10 | Датчики изменения объема (противоугонная система) |
| 11 | Аудиосистема |
| 12 | Дополнительный отопитель |
| 13 | Аккумуляторная батарея |
| 14 | Шина данных CAN, блок управления шлюзом |
| 15 | Датчик сигнала центрального замка (инфракрасный) — в ручке двери водителя |
| 16 | Диагностический разъем (DLC) |
| 17 | Блок управления электрооборудованием левой передней двери |
| 18 | Блок управления электрооборудованием левой задней двери |
| 19 | Блок управления электрооборудованием правой передней двери |
| 20 | Блок управления электрооборудованием правой задней двери |
| 21 | Блок предохранителей /реле приборная панель |
| 22 | Блок предохранителей /реле, пространство для ног |
| 23 | Звуковые сигналы — за передним бампером |
| 24 | Блок управления замком зажигания |
| 25 | Электронный блок управления иммобилайзером — (объединен с блоком управления замком зажигания) |
| 26 | Кольцевая антенна иммобилайзера |
| 27 | Реле указателей поворотов /аварийной сигнализации — в многофункциональном блоке управления |
| 28 | Блок управления освещением |
| 29 | Многофункциональный блок управления – соединен с блоком предохранителей /реле в пространстве для ног — функции: Лампы освещения салона, лампы наружного освещения, звуковые сигналы, очистители лобового стекла, центральный замок, электропривод стеклоподъемников, указатели поворота, противоугонная система, люк, подогреватели сидений, иммобилайзер |
| 30 | Многофункциональное управление на рулевом колесе |
| 31 | Блок управления многофункциональным переключателем |
| 32 | Блок управления навигационной системой |
| 33 | Датчик температуры окружающего воздуха |
| 34 | Блок управления системой парковки |
| 35 | Блок управления усилителем рулевого управления |
| 36 | Датчик дождя — во внутреннем зеркале заднего вида |
| 37 | Блок управления подогревом сиденья |
| 38 | Датчик наличия пассажира на сиденье-в сиденье пассажира |
| 39 | Блок управления электрооборудованием рулевой колонки |
| 40 | Электронный блок управления SRS |
| 41 | Модуль подключения к телефонной сети |
| 42 | Блок управления интерфейсом телефона |
| 43 | Блок управления электрооборудованием прицепа |
| 44 | Электронный блок управления КПП — в коробке переключения передач |
| 45 | Реле прерывистого режима работы очистителя лобового стекла |
Блок предохранителей

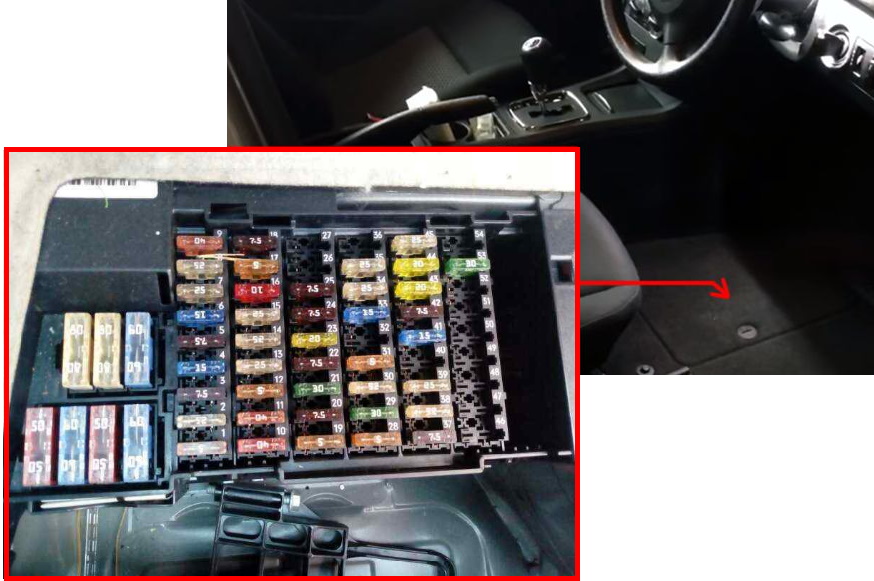

Основной блок с предохранителями находится рядом с аккумуляторной батарей в пространстве для ног переднего пассажира. Для доступа к нему необходимо снять облицовку пола.

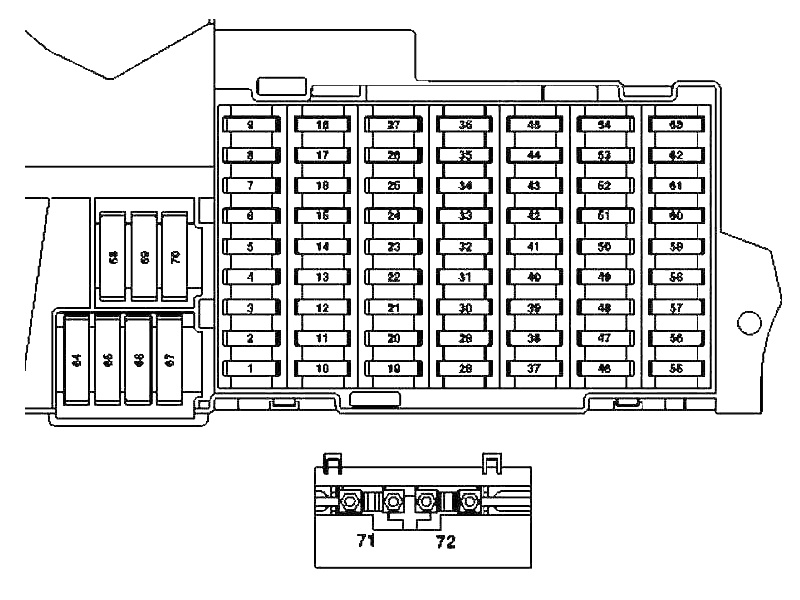

Схема
Обозначение
| F1 | 10A Дорестайлинг: Выключатель сигнала торможения |
| 5A Рестайлинг и дорестайлинг с кодом U58 (пакет элементов наружного освещения): Выключатель сигнала торможения | |
| F2 | 25A Обогрев заднего стекла |
| F3 | 7,5A Комбинация приборов |
| Блок управления EZS | |
| F4 | 15A Блок управления EZS |
| Блок управления электроблокировки рулевого управления | |
| F5 | 7,5A Блок-панель управления HAU |
| Блок-панель управления KLA (автоматическая климатическая установка) | |
| F6 | 15A Левый звуковой сигнал |
| Правый звуковой сигнал | |
| F7 | 25A Топливный насос с датчиком уровня топлива |
| F8 | 25A Потолочная блок-панель управления |
| F9 | 40A Блок управления системы ESP и BAS |
| F10 | 40A Моторчик вентилятора |
| F11 | 30A Двигатели 266: Реле эл. цепи клеммы 87, двигатель |
| 40A Двигатели 640: Реле эл. цепи клеммы 87, двигатель | |
| F12 | 5A Электронный модуль рулевой колонки |
| Многофункциональный руль | |
| F13 | 25A Блок управления передней левой двери |
| F14 | 25A Блок управления передней правой двери |
| F15 | 25A Блок управления системы ESP и BAS |
| F16 | 10A Диагностический разъём |
| Блок управления PTS (парктроник, дорестайлинг) | |
| F17 | 5A Поворотный переключатель наружного освещения |
| F18 | 7,5A Коробка передач 711, 716: Выключатель сигнала заднего хода |
| F19 | 5A Микромеханический датчик угловой скорости AY |
| F20 | 7,5A Блок управления системой пассивной безопасности |
| F21 | 30A Стартер |
| F22 | 7,5A Комбинация приборов |
| F23 | 20A Двигатели 640 (с 1.9.08): Датчик конденсата топливного фильтра с элементом подогрева |
| 7,5A Дорестайлинг: Подогрев форсунок омывателя | |
| F24 | 7,5A Блок управления электроусилителя рулевого управления (ES) |
| F25 | 7,5A Выключатель сигнала торможения |
| Блок управления системы ESP и BAS | |
| F26 | 7,5A Коробка передач 722: Блок управления электронного модуля рычага селектора |
| F27 | 10A Коробка передач 722: Электрический модуль управления CVT (бесступенчатая автоматическая КП) |
| F28 | 5A Поворотный переключатель наружного освещения |
| F29 | 30A Блок управления SAM |
| F30 | 25A Реле эл. цепи клеммы 87F |
| F31 | 5A Поворотный переключатель наружного освещения |
| Блок управления центрального интерфейса (а/м до 30.11.05) | |
| F32 | 7,5A Двигатели 266: Блок управления ME |
| F33 | 15A Аудиосистема |
| Аудиомодуль и навигационный блок | |
| Блок-панель управления и индикации COMAND | |
| F34 | 25A Блок управления задней левой двери |
| F35 | 25A Блок управления задней правой двери |
| F36 | 10A Рестайлинг: Блок управления PTS (парктроник) |
| Блок управления прицепа | |
| 7,5A Дорестайлинг: Блок управления прицепа | |
| Разъём электр. цепи мобильного телефона | |
| F37 | 7,5A Блок управления системой пассивной безопасности |
| Датчик распознавания наличия пассажира/ детского сиденья на сиденье переднего пассажира | |
| Система распознавания занятости сиденья переднего пассажира | |
| F38 | 25A Прикуриватель с подсветкой, передний |
| F39 | 25A Мотор стеклоочистителя |
| F40 | 25A Секционная крыша: Потолочная блок-панель управления (электромотор люка) |
| 7,5A Потолочная блок-панель управления | |
| F41 | 15A Электромотор стеклоочистителя двери багажного отделения |
| F42 | 7,5A Освещение вещевого ящика с микровыключателем |
| Освещение косметического зеркала слева и справа | |
| Датчик контроля нажатия педали (пакет для автошколы) | |
| Выключатель освещения пространства для ног (пакет для автошколы) | |
| Разъёмное соединение VICS+ETC электропитания (Япония) | |
| Блок управления системы аварийного вызова (США) | |
| F43 | 7,5A Двигатели 266: Кабельный наконечник электр. цепи клеммы 87M1e |
| 15A Двигатели 640: Кабельный наконечник электр. цепи клеммы 87M1e | |
| Двухтопливный газобензиновый двигатель: Кабельный наконечник электр. цепи клеммы 87M1e | |
| F44 | 15A Двигатели 266: Кабельный наконечник электр. цепи клеммы 87M2e |
| 20A Двигатели 640: Кабельный наконечник электр. цепи клеммы 87M2e | |
| F45 | 25A Двигатели 640: Блок управления системы CDI |
| F46 | 25A Низкочастотный динамик (Япония, рестайлинг) |
| 40A Усилитель акустической системы (рестайлинг) | |
| 7,5A Блок управления UHI (универсальный интерфейс мобильного телефона) (дорестайлинг) | |
| Компенсатор сети GSM 1800 (дорестайлинг) | |
| Блок управления телефона (Япония, доестайлинг) | |
| F47 | 7,5A Разъём электр. цепи мобильного телефона |
| Блок управления UHI (универсальный интерфейс мобильного телефона) | |
| Блок управления системы голосового управления (дорестайлинг) | |
| Блок управления телефона (Япония, доестайлинг) | |
| F48 | 7,5A Блок управления EDW /защиты от буксировки /системы защиты салона |
| Сирена сигнализации | |
| F49 | 25A Верхняя блок-панель управления |
| Элемент подогрева подушки переднего левого сиденья (дорестайлинг) | |
| Элемент подогрева спинки переднего левого сиденья (дорестайлинг) | |
| Элемент подогрева подушки переднего правого сиденья (дорестайлинг) | |
| Элемент подогрева спинки переднего правого сиденья (дорестайлинг) | |
| F50 | 7,5A Блок управления мультимедийным интерфейсом (рестайлинг) |
| Цифровой ТВ-тюнер (рестайлинг) | |
| Блок управления системы цифрового звукового радиовещания (рестайлинг) | |
| CD-чейнджер (дорестайлинг) | |
| Разъёмное соединение VICS+ETC электропитания (Япония, доестайлинг) | |
| 30A Служебные автомобили: Балка на крыше | |
| Кабельный наконечник электр. цепи клеммы 30 | |
| F51 | 10A Блок управления системы определения массы пассажиров (WSS) (Канада) |
| Пульт управления системы подачи специальных сигналов (служебные автомобили) | |
| F52 | 7,5A Блок управления системы аварийного вызова (а/м до 31.5.06) |
| 5A Разъем VICS+ETC электропитания (Япония, а/м до 31.5.06) | |
| F53 | 30A Розетка салона |
| Прикуриватель для сигар с подсветкой пепельницы, задний | |
| F54 | 15A Служебные автомобили: Розетка 2-полюсная 12V |
| 25A Усилитель акустической системы (дорестайлинг) | |
| Низкочастотный динамик (дорестайлинг) | |
| F55 | 7,5A Дорестайлинг и рестайлинг с кодом 614: |
| Передняя левая блок-фара | |
| Передняя правая блок-фара | |
| 10A Рестайлинг: Передняя левая блок-фара | |
| F56 | 10A Рестайлинг: Передняя правая блок-фара |
| F57 | 15A Штекерный разъём тягово-сцепного устройства AHV, 13-контактный (рестайлинг) |
| 20A Блок управления аудиоинтерфейса (Япония. дорестайлинг) | |
| 7,5A Блок управления системы аварийного вызова | |
| Блок управления SDAR | |
| F58 | 25A Блок управления прицепа |
| F59 | 20A Штекерный разъём тягово-сцепного устройства AHV, 13-контактный |
| Блок управления прицепа (а/м до 31.5.05) | |
| F60 | 20A Контактная планка сиденья водителя |
| F61 | 20A Контактная планка сиденья переднего пассажира |
| F62 | 40A Рестайлинг: Реле эл. цепи клеммы 15 (2) (дополнительное оборудование: ксеноновые фары, мобильный телефон) |
| 25A Дорестайлинг: Реле эл. цепи клеммы 15 (2) (дополнительное оборудование: ксеноновые фары, мобильный телефон) | |
| F63 | 7,5A Блок управления SDAR (Канада) |
| 25A Балка на крыше (служебные автомобили) | |
| F64 | 40A Двигатели 266: Реле воздушного насоса |
| 80A Двигатели 640: Конец времени накаливания свечи | |
| F65 | 80A Блок управления электроусилителя рулевого управления (ES) |
| F66 | 60A Блок управления SAM |
| F67 | 50A Реле эл. цепи клеммы 15R (2) (дополнительное оборудование) |
| F68 | 50A Серийная комплектация (рестайлинг): Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (Дорестайлинг: (действительно для двигателя 266.920 и 266.940 с КП 722)) |
| 60A Спецкомплектация (рестайлинг): Дорестайлинг: (действительно для двигателей 640.940, 640.941, 266.960, 266.980 и для двигателей 266.920, 266.940 с кодом (550): Тягово-сцепное устройство)) | |
| F69 | 50A Реле эл. цепи клеммы 15R (1) |
| F70 | 60A Реле эл. цепи клеммы 15 (1) |
| F71 | 150A Двигатели 640: Дополнительный подогреватель PTC |
| F72 | 60A Дорестайлинг: Кабельный наконечник электр. цепи клеммы 30 |
| Служебные автомобили: | |
| Предохранитель 7 (F7f7) | |
| Предохранитель 10 (F7f10) | |
| Такси: | |
| Многофункциональный блок управления спецавтомобиля (MSS) |
За работу прикуривателей отвечают предохранители 38 и 53.
Блок реле

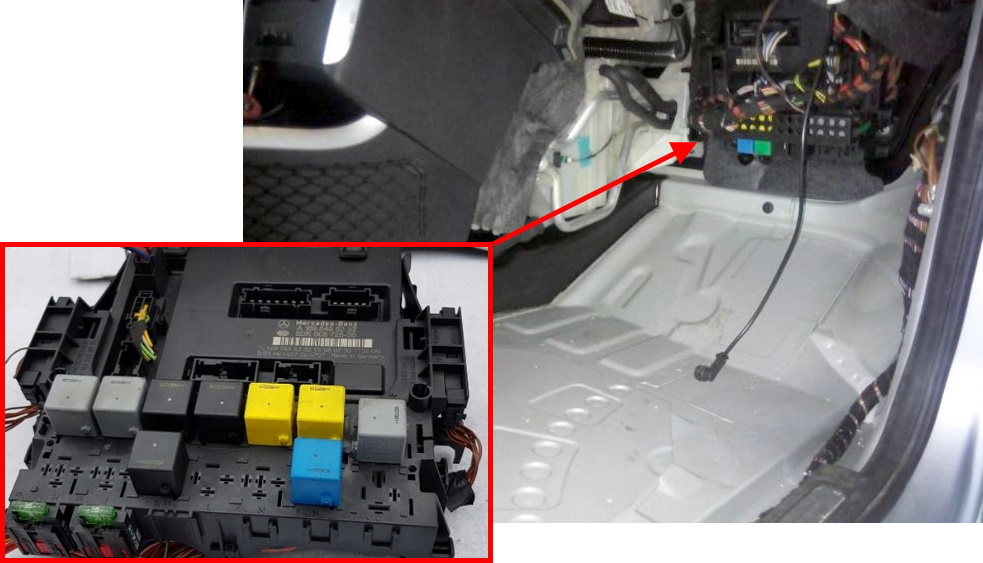

Под панелью приборов, в ногах переднего пассажира расположен блок с реле. Для доступа надо убрать обшивку салона. Бардачок снимать не нужно.

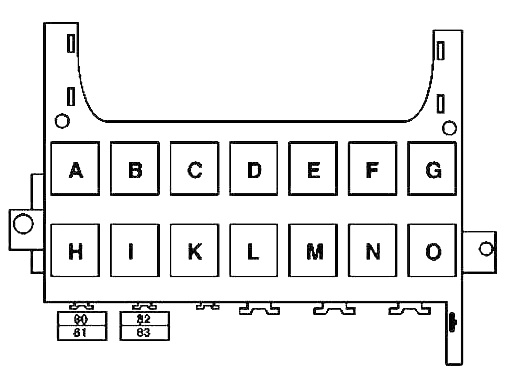

Схема
Назначение
| Предохранители | |
| 80 | 30A Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 81 | 30A Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 82 | 30A Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 83 | 30A Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| Реле | |
| А | Реле эл. цепи клеммы 15R (2) |
| B | Реле эл. цепи клеммы 15R (1) |
| C | Реле звуковых сигналов |
| D | Реле обогрева заднего стекла |
| E | Реле стеклоочистителя, режим 1/2 |
| F | Реле стеклоочистителя ВКЛ/ВЫКЛ |
| G | Реле эл. цепи клеммы 15 (1) |
| H | Резервное реле |
| I | Реле воздушного насоса |
| K | Реле топливного насоса |
| L | Реле эл. цепи клеммы 87, двигатель |
| М | Реле стартера |
| N | Реле эл. цепи клеммы 87F |
| O | Реле эл. цепи клеммы 15 (2) |
На этом всё. Если знаете как сделать материал лучше — пишите в комментарии.
