Митсубиси Диамант (Сигма) предохранители и реле
Mitsubishi Diamante выпускался в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2001, 2002, 2003, 2004 и 2005 году в двух поколениях и поставлялся по всему миру. Так же модель прошла рестайлинг один раз. В нашем материале Вы найдёте описание предохранителей Митсубиси Диамант со схемами блоков и местами их расположения. Данные схемы так же подойдут владельцам Митсубиси Сигма. Отметим предохранитель прикуривателя.
Сверяйте назначение элементов блоков предохранителей и реле со своими схемами на защитной крышки.
Блок в салоне
Он находится в салоне под панелью приборов слева, для машин с левым рулём.

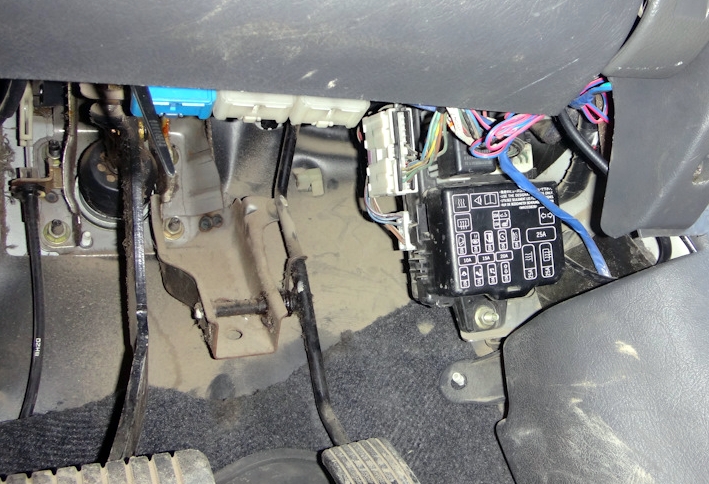

И справа, для машин с правым рулём.
Вариант 1

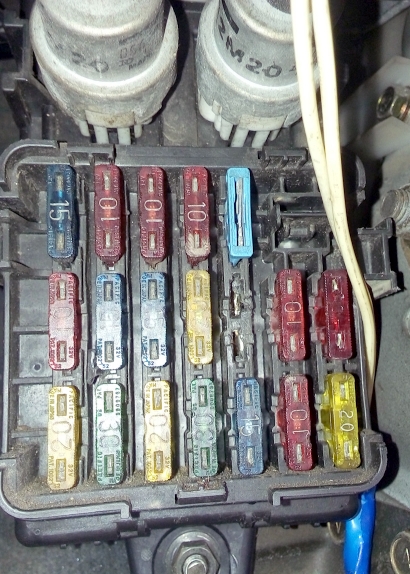

Фото — пример

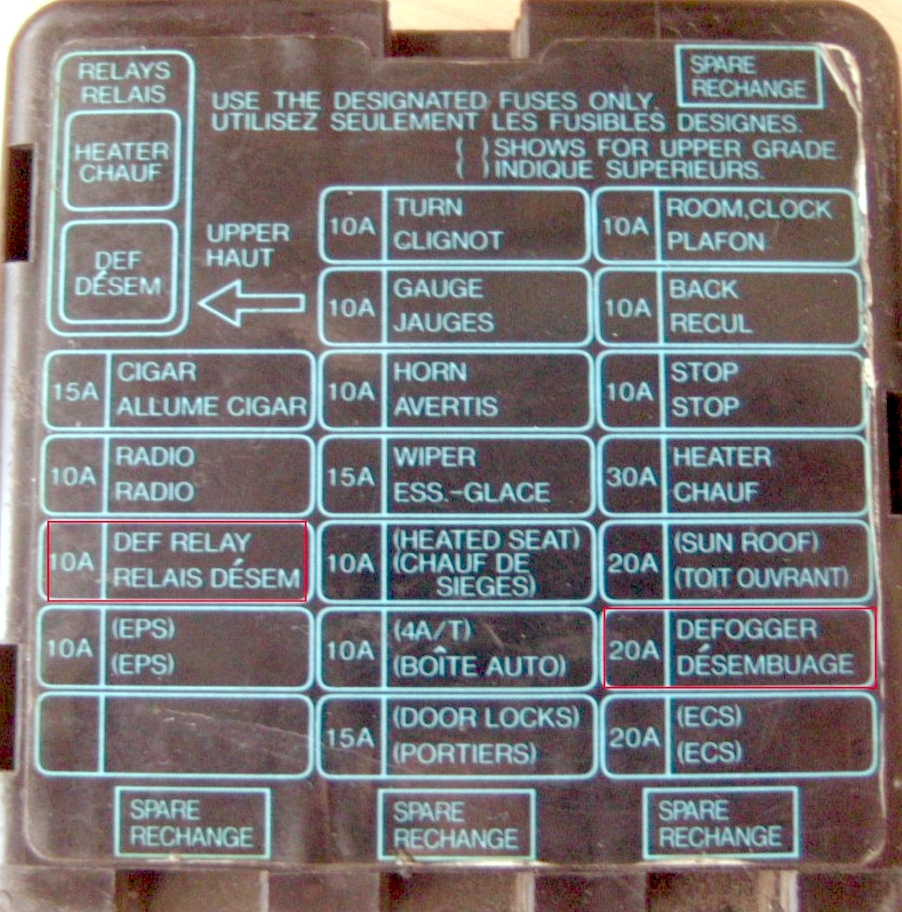

Схема с крышки
Схема
Описание
| 1 | 15А Прикуриватель |
| 2 | 10А Радиоприемник |
| 3 | 10А Реле отопителя |
| 4 | 10А EPS |
| 5 | 10А Ремень |
| 6 | 10А Указатели поворотов |
| 7 | 10А Панель приборов |
| 8 | 10А Сиглнал |
| 9 | 10А Стекло очистители |
| 10 | 10А 4 АТ |
| 11 | 15А Дверные активаторы |
| 12 | 10А Внутреннее освещение, часы |
| 13 | 10А Огни заднего хода |
| 14 | 15А Стоп — сигналы |
| 15 | 30А Отопитель |
| 16 | 20А Верхний люк |
| 17 | 20А ECS |
| 18 | Запасной |
За прикуриватель отвечает предохранитель номер 1.
Вариант 2

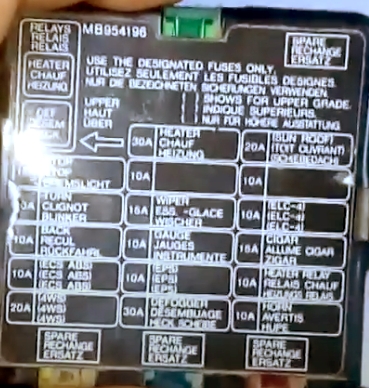

Схема с крышки
Схема
Обозначение
| 1 15А | Стоп-сигналы |
| 2 10А | Указатели поворотов |
| 3 10А | Огни заднего хода |
| 4 30А | Отопитель EPS |
| 5 15А | Стеклоочистители |
| 6 10А | Панель приборов |
| 7 30А | Обогрев заднего стекла |
| 8 20А | Верхний люк |
| 9 10А | 4 АТ |
| 10 15А | Прикуриватель |
| 11 10А | Реле отопителя |
| 12 10А | Сигнал |
| 13 — | Запасной |
За прикуриватель отвечает предохранитель номер 10 на 15А.
В обоих варианта над блоками установлены реле отопителя и обогревателя.
Вариант 3

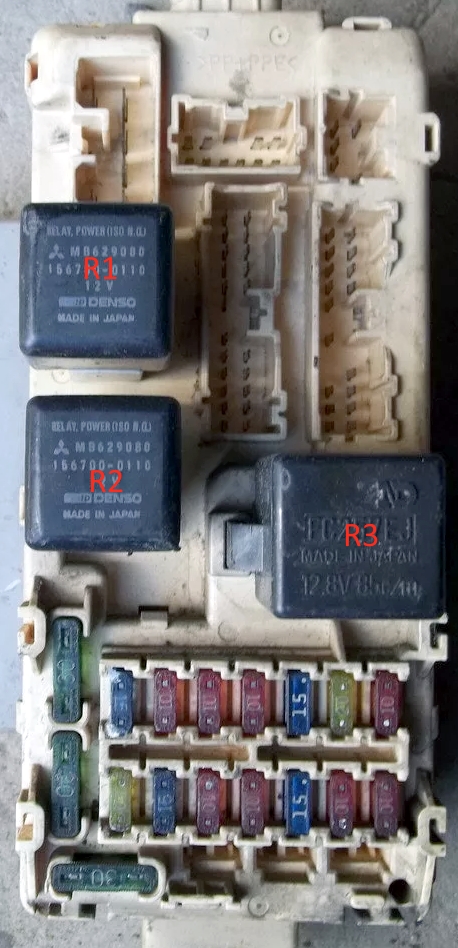

Фото — пример

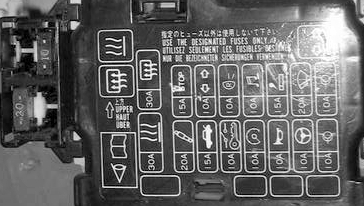

Схема с крышки
Схема
Назначение
| 1 | Резерв |
| 2 | Механизм для открывания крышки багажника 15А |
| 3 | Выключатель зажигания 10А |
| 4 | Измерительные приборы 10А |
| 5 | Без бликовое зеркало 10А |
| 6 | SWS 10А |
| 7 | Стекло обогреватель, реле отопителя 10А |
| 8 | Стоп-сигналы 15А |
| 9 | Фонари сигнала поворота (SRS) 10А |
| 10 | Фонари заднего хода 10А |
| 11 | Радио 10А |
| 12 | Прикуриватель 15А |
| 13 | Стекло очиститель /Стекло омыватель 20А |
| 14 | Люк 10А |
| 15 | Отопитель 30А |
| 16 | Стекло обогреватель 30А |
| 17 | Запасной предохранитель 30А |
| 18 | Запасной предохранитель 10А |
| 19 | Запасной предохранитель 15А |
| 20 | Запасной предохранитель 20А |
За прикуриватель отвечает предохранитель номер 12 на 15А.
Реле
- R1 — Реле отопителя
- R2 — Реле обогревателя заднего стекла
- R3 — Реле указателей поворотов и аварийной сигнализации
Блок под капотом

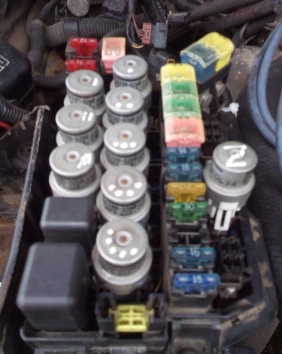

Основной блок под капотом устанавливается рядом с аккумулятором с левой стороны моторного пространства.
Вариант 1

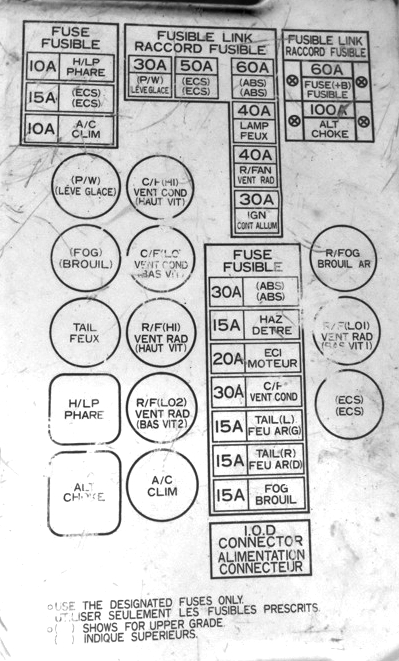

Схема с обозначением
Вариант 2

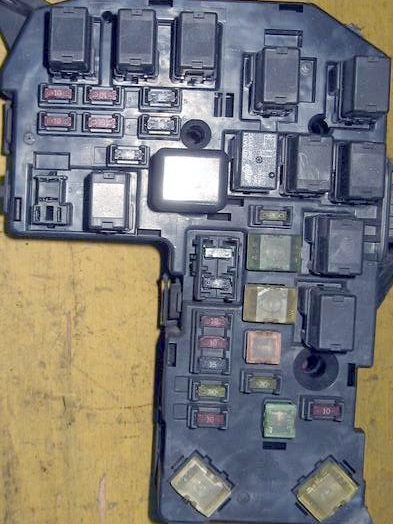

Фото — пример

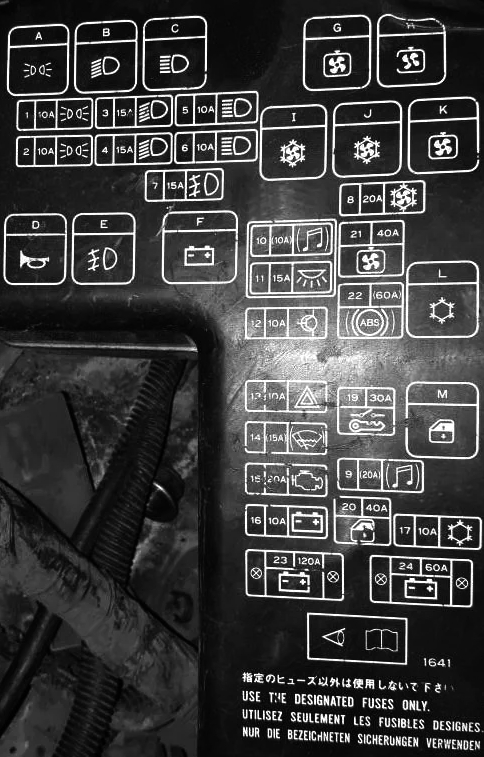

Схема
Расшифровка
| 1 | Задние фонари (слева) 10А |
| 2 | Задние фонари (справа) 10А |
| 3 | Фары (ближний свет-слева) 15А |
| 4 | Фары (ближний свет-справа) 15А |
| 5 | Фары (дальний свет-слева) 10А |
| 6 | Фары (дальний свет-справа) 10А |
| 7 | Противотуманные фары 15А |
| 8 | Вентилятор конденсатора 20А |
| 9 | Аудиосистема 20А |
| 10 | Аудиосистема 10А |
| 11 | Потолочный фонарь 15А |
| 12 | ECU 10А |
| 13 | Мигающий прерыватель аварийной сигнализации 10А |
| 14 | Резерв |
| 15 | Управление двигателем 20А |
| 16 | Генератор 10А |
| 17 | Компрессор кондиционера 10А |
| 18 | Резерв |
| 19 | Выключатель зажигания 30А |
| 20 | Электро стекло подъемники 40А |
| 21 | Вентилятор радиатора 40А |
| 22 | ABS 60А |
| 23 | Главный предохранитель 120А |
| 24 | Предохранитель (+В) 60А |
Есть что добавить — пишите в комментарии.
