Митсубиси Эклипс предохранители и реле
Mitsubishi Eclipse — четырёхместное купе, которое производилось в 4 поколениях по 2012 год. В нашей статье мы покажем информацию с описанием предохранителей и реле Митсубиси Эклипс 3 и 4 поколения выпускавшихся в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. Выделим предохранитель прикуривателя.
Исполнение блоков и назначение элементов них может отличатся и зависит от года выпуска и уровня оснащения. Сверяйте описание со своими схемами либо иной технической документацией.
Блок в салоне
Вариант 1
Находится в левом торце приборной панели за защитной крышкой.

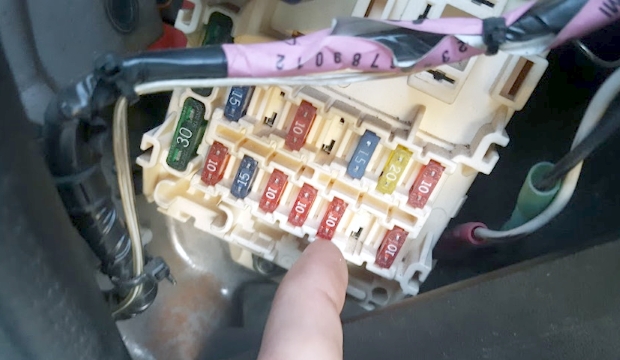

Фото — пример

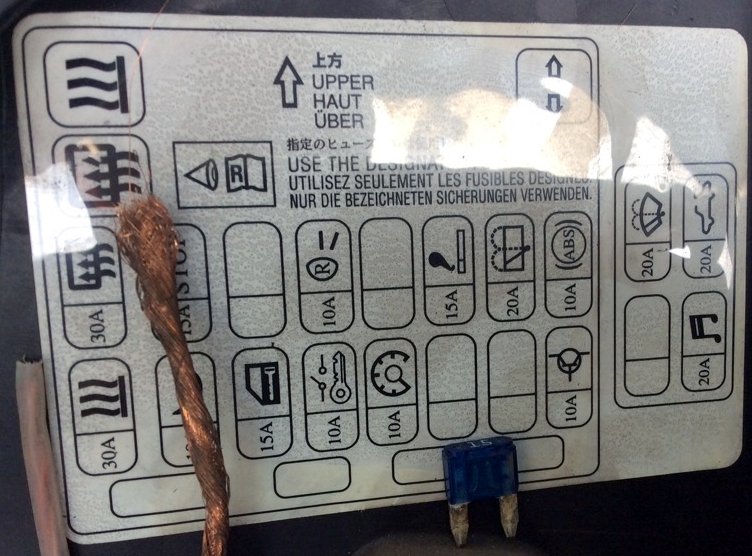

Пример схемы с крышки блока

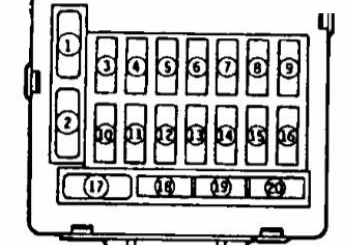

Схема
Описание
| 1 | 30А Обогреватель заднего стекла и обогреватели боковых зеркал |
| 2 | 30А Электродвигатель вентилятора отопителя |
| 3 | 15А Стоп сигналы |
| 4 | 15А Блок управления SRS; Реле-прерыватель указателей поворота и аварийной сигнализации |
| 5 | 10А Блоки управления (АКПП,, ETACS, двигателем (4G93)); комбинация приборов; фонари заднего хода; навигационная система; генераторы импульсов (АКПП) |
| 6 | 10А Аудиосистема; Магнитола; CD-чейнджер; Дисплей системы MMCS; Система управления боковыми зеркалами заднего вида; Часы; Усилитель аудиосистемы. |
| 7 | 15А Прикуриватель |
| 8 | 20А Очиститель и омыватель ветрового стекла; Очиститель и омыватель заднего стекла; Блок управления системой ETACS. |
| 9 | 10А Блок управления электроприводом люка; Реле эл. маг. клапанов ASC4; ABS |
| 10 | 10А Сигнал |
| 11 | 15А Центральный замок, лючок бака |
| 12 | 10А Зажигание |
| 13 | 10А Блоки управления (ETACS; SRS); Датчик скорости автомобиля; Реостат; Комбинация приборов |
| 14 | 10А Звуковой сигнал |
| 15 | 10А Блок управления SWS |
| 16 | 10А Реле электродвигателя вентилятора отопителя; Блоки управления (компрессором кондиционера, кондиционером); Подогреватель щеток очистителя ветрового стекла; Обогреватель заднего стекла; Система кондиционирования с ручным управлением (сервопривод и выключатель). |
| 17 | 30А Запасной |
| 18 | 10А Запасной |
| 19 | 15А Запасной |
| 20 | 20А Запасной |
За прикуриватель отвечает предохранитель номер 7 на 15А
Назначение реле
- R1 — Реле электропривода вентилятора отопителя
- R2 — Реле обогрева заднего стекла
- R3 — Реле прерыватель указателей поворотов и аварийной сигнализации
С боку могут устанавливаться предохранители: 20А Очистителя ветрового стекла, 10А Обогреватели боковых зеркал заднего вида, 20А Блок управления электроприводом люка, 20А Аудиосистема
Вариант 2

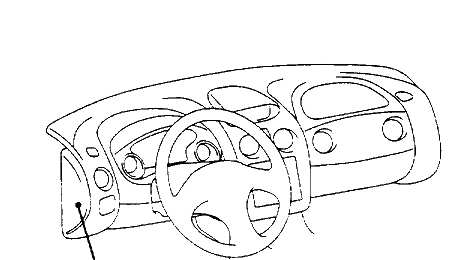

Расположен в нижней части панели приборов со стороны водителя.

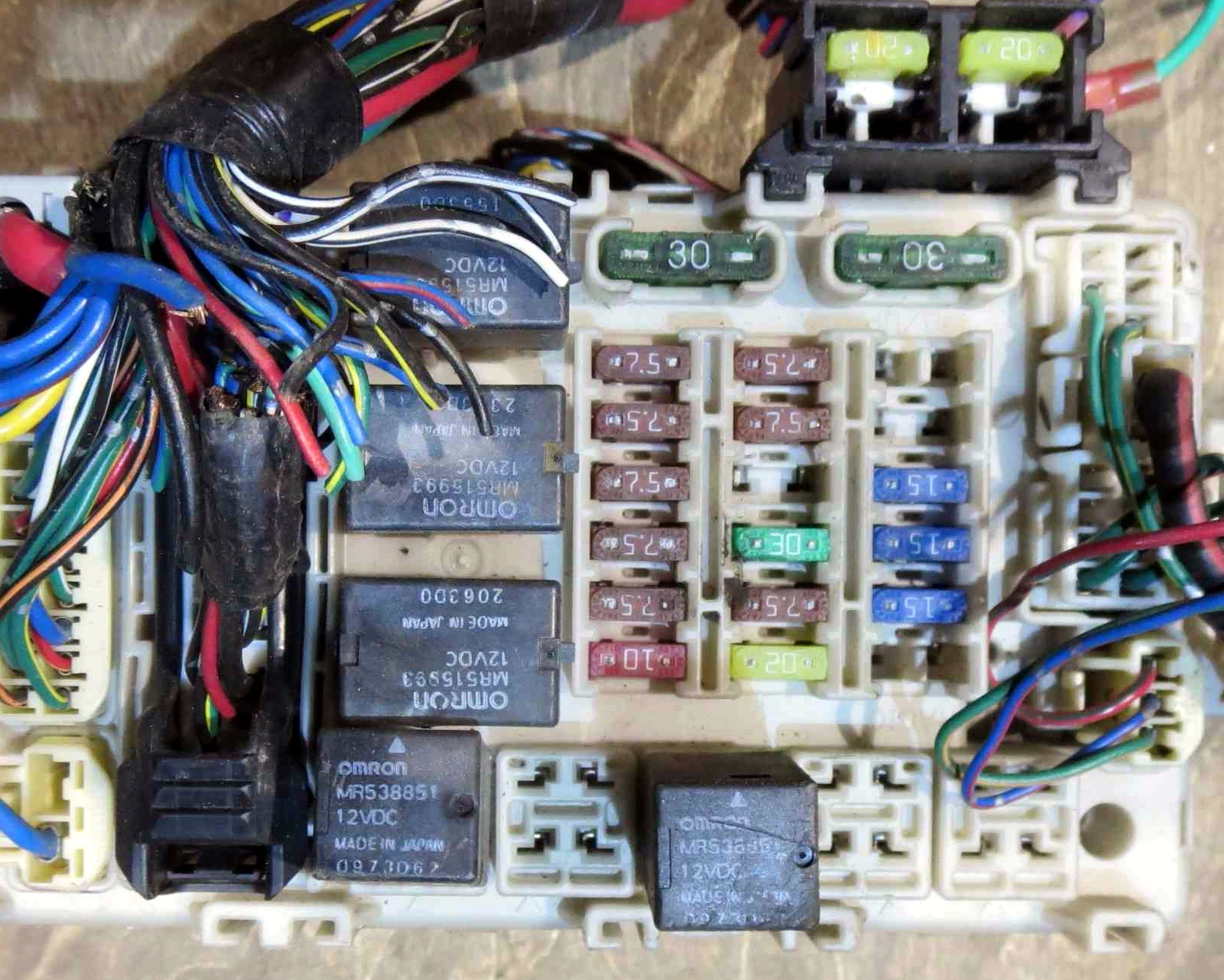

Фотография

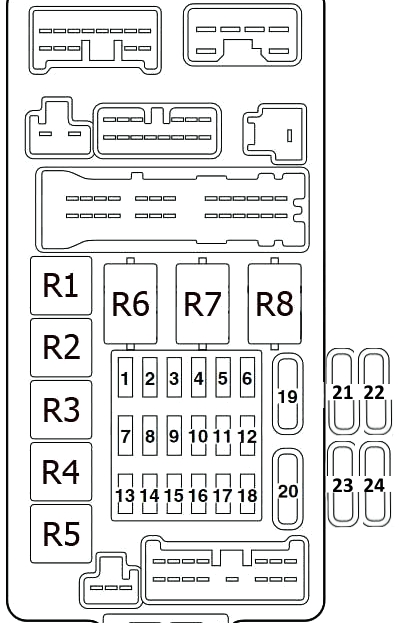

Схема
Описание
| 1 | 10A Система зажигания |
| 2 | 7,5А Комбинация (панель) приборов |
| 3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
| 4 | 7,5А Система поддержания скорости (круиз контроль) |
| 5 | 7,5A Реле |
| 6 | 7.5A Наружные зеркала |
| 7 | 30A Очистители и омыватели, Электронный блок управления освещением |
| 8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
| 9 | 15A Прикуриватель или розетки питания |
| 10 | Резерв |
| 11 | 7,5A Электропривод зеркал |
| 12 | 7,5A Контроль двигателя |
| 13 | 10A Аудиосистема, Радио |
| 14 | 15A Очиститель /омыватель заднего стекла |
| 15 | 15A Центральный замок |
| 16 | 15A Прикуриватель или розетки питания |
| 17 | Резерв |
| 18 | 10A Лампы освещения салона |
| 19 | 30A Электродвигатель вентилятора отопителя |
| 20 | 30A Обогреватель заднего стекла |
| 21 | 20A Электродвигатель привода люка |
| 22 | 20A Подогреватель сидений |
| 23 | 20A Привод зерка |
| 24 | 15А Люк на крыше |
За прикуриватель отвечает предохранитель номер 9 либо 16 на 15А. Так же возможно есть ещё предохранитель в блоке под капотом.
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Блоки под капотом
Вариант 1

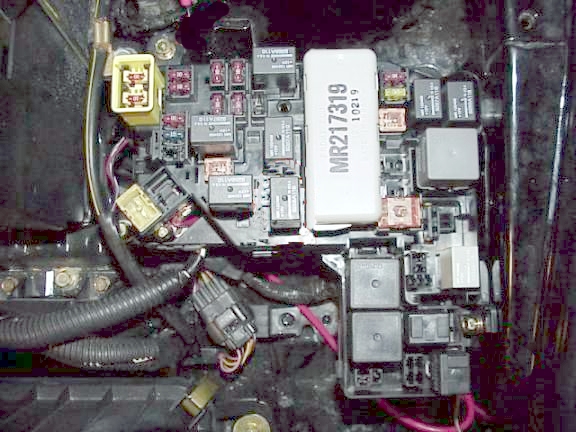

Основной блок
Устанавливается в левой части моторного отсека рядом с аккумулятором.

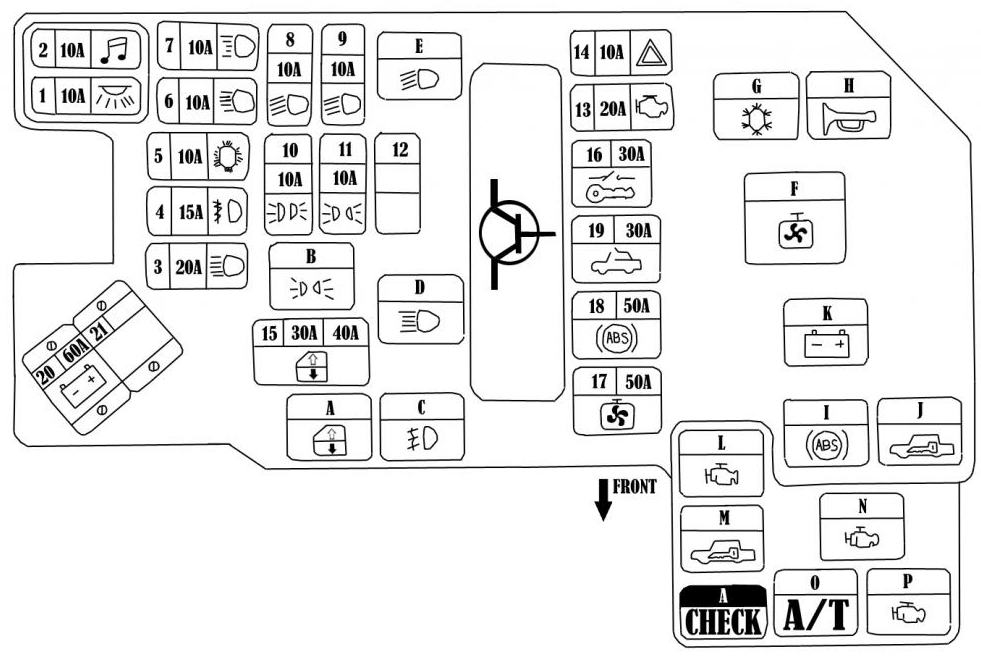

Схема с обозначением

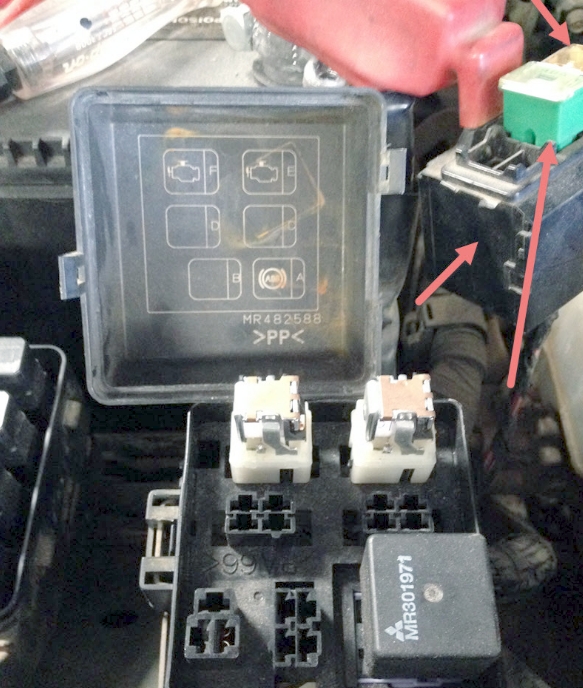

Дополнительные блоки
Вариант 2

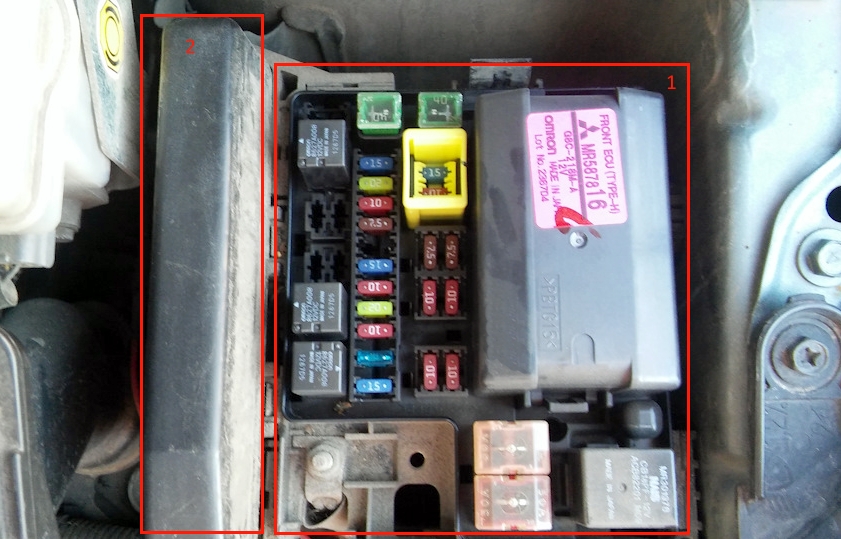

Основной блок
Так же расположен в левой части моторного отсека. Состоят из главного блока предохранителей и реле и дополнительного блока.

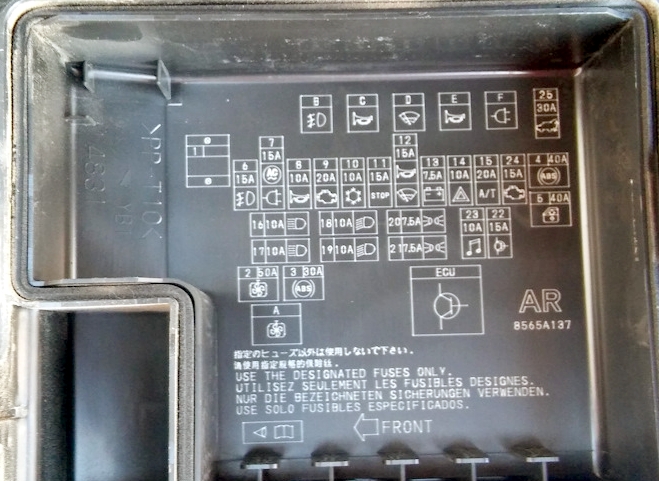

Пример схемы с крышки блока

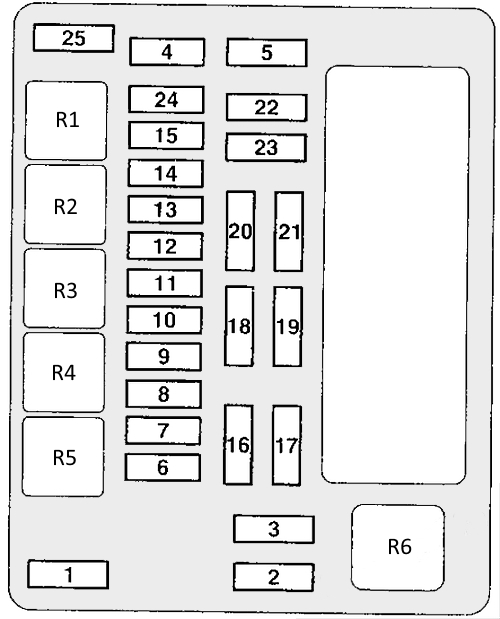

Схема
Назначение предохранителей
| 1 | 60A Блок предохранителей/ реле приборной панели 80А Батарея / Резерв |
| 2 | 50A Электродвигатель вентилятора системы охлаждения |
| 3 | 30A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 40A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Источник переменного тока, питание дополнительных розеток питания |
| 8 | 10A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 15A Обогреватель лобового стекла, сигнал |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Задний фонарь (правый) |
| 21 | 7,5A Задний фонарь (левый) |
| 22 | 15A Освещение салона |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 30А Очиститель / омыватель |
Обозначение реле
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала или сигнализации
- Реле очистителя
- Реле звукового сигнала или сигнализации
- Реле противотуманных фар
- Реле вентилятора охлаждения

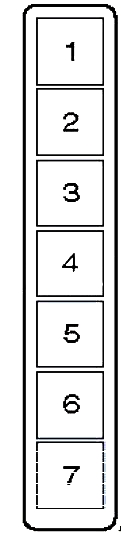

Дополнительный блок
Схема
Описание
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Напомним ещё раз, что это общая информация, в вашем митсубиси эклипс возможно отличие. Сверяйте назначение со своими схемами.
