Митсубиси Грандис предохранители и реле

Минивэн Mitsubishi Grandis производился в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году как с бензиновым так и дизельным двигателями. В данной статье вы найдёте описание предохранителей и реле Митсубиси Грандис со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.

Назначение предохранителей и реле в блоках может отличатся от представленного и зависит от уровня оснащения и года выпуска.

Блок в салоне

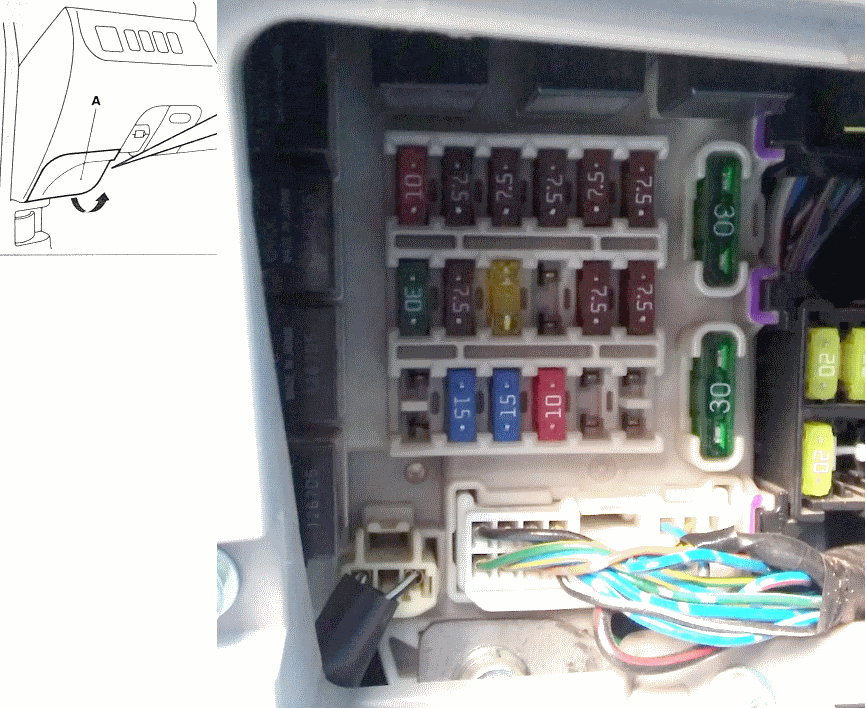

Находится под панелью приборов с левой стороны, за защитной крышкой.

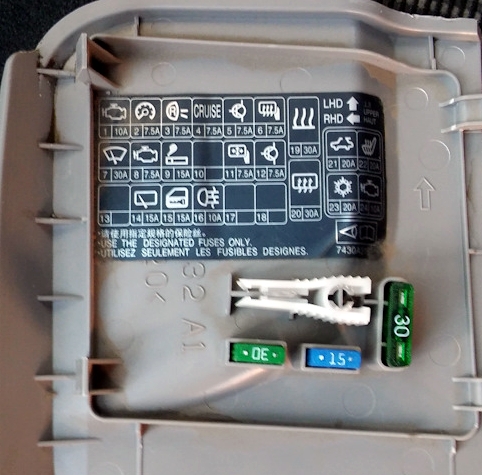

Пример схемы с крышки блока

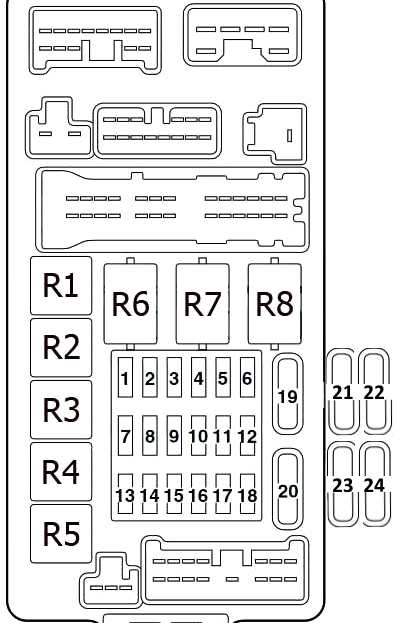

Схема

Описание

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости (круиз контроль)
5	7,5A Реле
6	7.5A Пульт управления наружными зеркалами
7	30A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A Контроль двигателя
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Центральный замок
16	10A Задний противотуманный фонарь
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	20A Подогреватель сидений
23	20A Задний кондиционер
24	10А Стартер

За прикуриватель отвечает предохранитель номер 9 на 15А. Так же есть ещё предохранитель в блоке под капотом.

Расшифровка реле

1. Реле топливного насоса (1)
2. Реле подогрева передних сидений
3. Реле топливного насоса (2)
4. Реле розетки для подключения дополнительного оборудования
5. Реле задних противотуманных фонарей
6. Реле электро стекло подъемников
7. Реле электродвигателя вентилятора отопителя
8. Реле обогревателя заднего стекла

Блоки под капотом

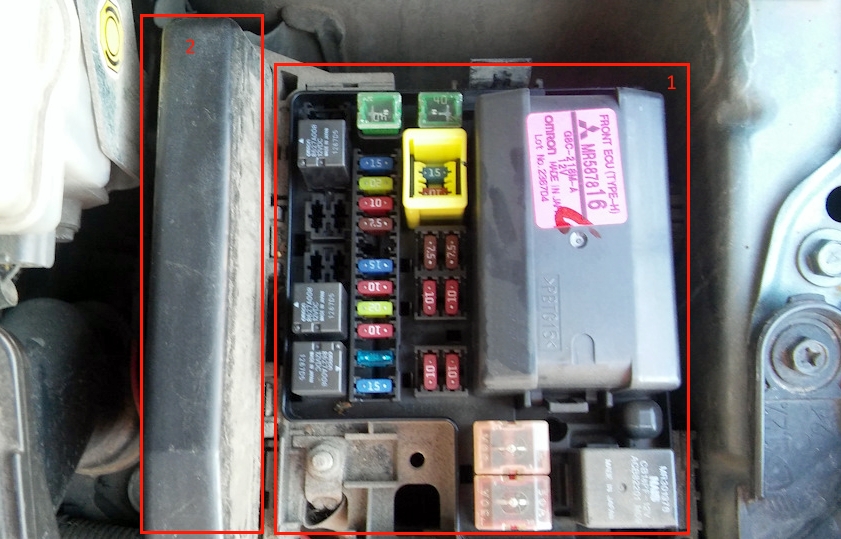

Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и дополнительного блока.

Главный блок

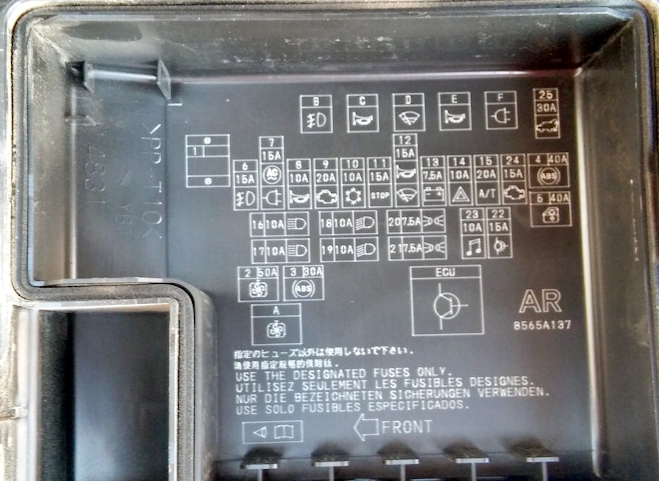

Пример схемы с крышки блока

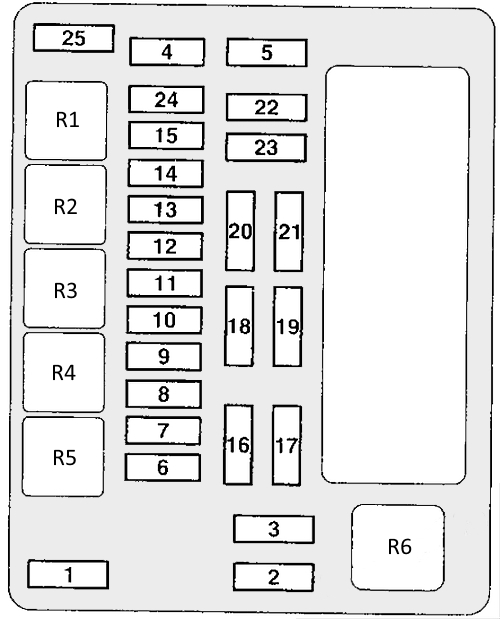

Схема

Назначение предохранителей

1	60A Блок предохранителей/ реле приборной панели 80А Батарея / Резерв
2	50A Электродвигатель вентилятора системы охлаждения
3	30A Система ABS
4	40A Цепи замка зажигания
5	40A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Источник переменного тока, питание дополнительных розеток питания
8	10A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	15A Обогреватель лобового стекла, сигнал
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Задний фонарь (правый)
21	7,5A Задний фонарь (левый)
22	15A Резерв / управление двигателем
23	10A Аудиосистема
24	15A Топливный насос
25	30А Электрическая задняя дверь

Обозначение реле

1. Реле разъема питания дополнительного оборудования
2. Реле звукового сигнала или сигнализации
3. Реле очистителя
4. Реле звукового сигнала или сигнализации
5. Реле противотуманных фар
6. Реле вентилятора охлаждения

Дополнительный блок

Дизель

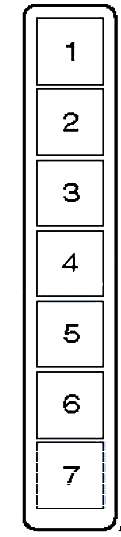

Схема

Описание

1. Реле электромагнитной муфты компрессора кондиционера
2. Реле системы управления двигателем
3. Реле электронного блока управления КПП
4. Реле зажигания
5. Реле блока управления дроссельной заслонкой
6. Резерв
7. Резерв

Бензин

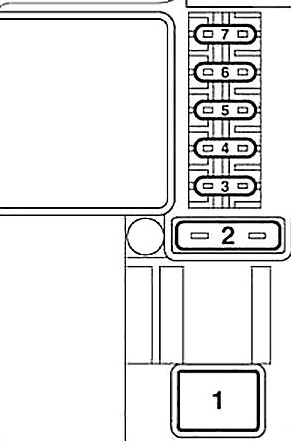

Схема

Обозначение

1	30А Вентилятор конденсатора
2	30А Контроль двигателя
3	10А Контрольная заслонка
4	10А Реле зажигания
5	10А Клапанный блок
6	7,5А Электронное противоугонное устройство
7	10А Отопление
