Митсубиси Паджеро Спорт 3 предохранители и реле
Mitsubishi Pajero Sport 3 го поколения производился в 2016, 2017, 2018, 2019, 2020, 2021 году. В данной публикации вы найдёте описание предохранителей и реле Митсубиси Паджеро Спорт 3 го поколения со схемами блоков и фото — примерами исполнения. Отметим предохранитель прикуривателя.
Сверяйте назначение элементов со своими схемами. В зависимости от уровня оснащения возможно отличие в представленном материале и Вашем исполнении блоков.
Блок в салоне
Находится в нижней части панели приборов со стороны водителя за защитной крышкой.

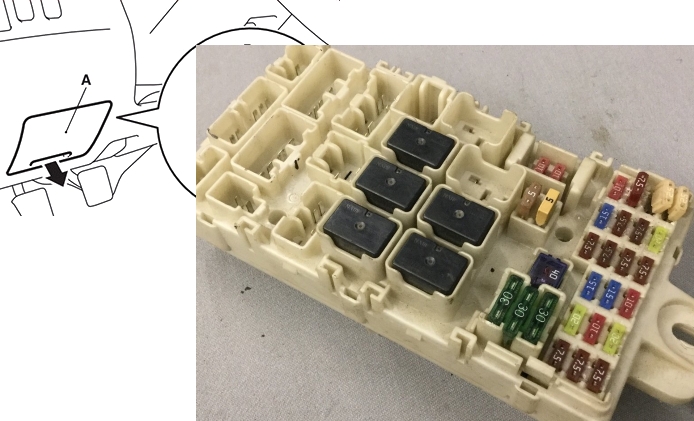

Расположение блока

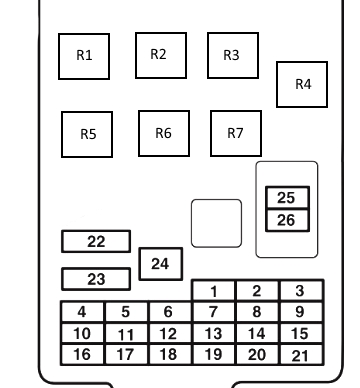

Схема
Описание предохранителей
| 1 | 7,5А Габаритные огни (слева) |
| 2 | 15А Прикуриватель |
| 3 | 10А Катушка зажигания |
| 4 | 7,5А Стартер |
| 5 | 20А Люк на крыше |
| 6 | 15А Розетка, Разъем для аксессуаров |
| 7 | 7,5А Габаритные огни (правые), ЭБУ кондиционера, выключатель ASC OFF, выключатель предупреждения о мертвых зонах, комбинированный счетчик, переключатель режимов движения, выключатель электрического стояночного тормоза |
| 8 | 7,5А Наружные зеркала |
| 9 | 7,5А ЭБУ двигателя и реле топливного насоса |
| 10 | 7,5А Блок управления |
| 11 | 10А Задний противотуманный фонарь |
| 12 | 15А Центральный замок, Диагностический разъем |
| 13 | 10А ЭБУ кондиционера, ЭБУ камеры, центральный светильник в салоне, переключатель на колонке, комбинированный прибор, лампа освещения двери, выключатель электрического стояночного тормоза, передний светильник в салоне, межсетевой интерфейсный блок управления, переключатель напоминания о ключе (ILL), ЭБУ KOS и OSS, управление освещением датчик, лампа освещения багажного отделения, мультидисплей, радио / проигрыватель компакт-дисков и задний дисплей |
| 14 | 15А Стекло очиститель заднего стекла |
| 15 | 7,5А Приборная панель, датчик предупреждения о мертвых зонах, блок управления предупреждением о просвете, подрулевой переключатель |
| 16 | 7,5А Реле компрессора кондиционера, реле вентилятора конденсатора кондиционера, реле вентилятора, контроллера нагревателя, реле заднего вентилятора, панель управления заднего охладителя, переключатель заднего вентилятора и реле обогревателя заднего стекла |
| 17 | 20А Подогрев сиденья |
| 18 | 10А Питание аксессуаров, Сборка контроллера нагревателя |
| 19 | 7,5А Наружные зеркала с подогревом |
| 20 | 20А Дворники |
| 21 | 7,5А Фонари заднего хода, Блок управления АКП, блок управления ETACS, многофункциональный дисплей, радио / проигрыватель компакт-дисков, задний комбинированный фонарь (задний), зеркало заднего вида в сборе и блок управления системой SRS |
| 22 | 30А Обогрев заднего стекла, Предохранитель №19, дроссельная катушка стеклянной антенны и обогреватель заднего стекла |
| 23 | 30А Реле электродвигателя вентилятора отопителя |
| 24 | 40А Сиденья с электроприводом |
| 25 | 10А Аудио система, Реле гнезда для аксессуаров, ETACS-ECU, мультидисплей, радио / проигрыватель компакт-дисков и задний дисплей |
| 26 | 15А Предохранитель № 13 и ETACS-ECU |
За работу прикуривателя и розеток питания отвечают предохранители под номерами 2 и 6, а так же реле под номером 2.
Обозначение реле
- R1 — Реле обогрева сидений
- R2 — Реле питания розеток дополнительного оборудования
- R3 — Реле задних противотуманных фар
- R4 — Реле топливного насоса
- R5 — Реле вентилятора
- R6 — Реле обогрева заднего стекла
- R7 — Резерв
Блок под капотом

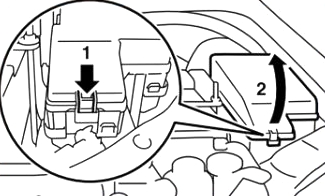

Расположен в левой части моторного отсека, недалеко от аккумулятора.

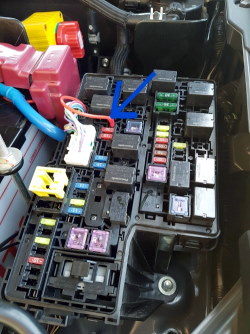

Фото — пример

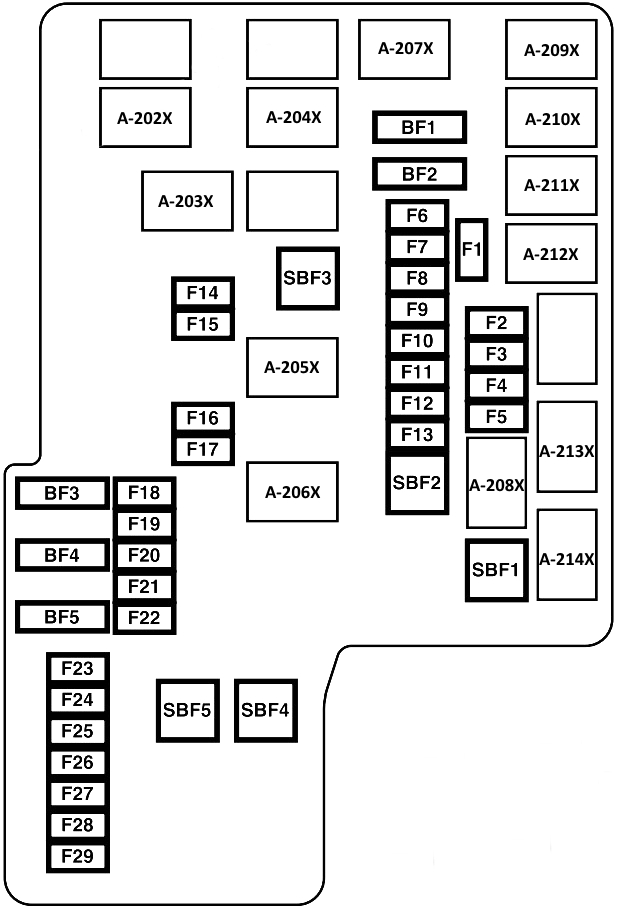

Схема
Назначение предохранителей
| SBF1 | 40А Предохранитель № F5, цепь реле ACC, ETACS — ECU (цепь реле задних фонарей), цепь реле IG1, цепь реле IG2, цепь переключателя зажигания и стартер |
| SBF2 | 30А Главный выключатель электрического стекло подъемника и электродвигатель стекло подъемника |
| SBF3 | 40А Сиденье с электроприводом (сторона переднего пассажира) |
| SBF4 | 30А АБС — ЭБУ и АСТК — ЭБУ |
| SBF5 | 30А Электрический стояночный тормоз |
| BF1 | 30А Аудио усилитель |
| BF2 | 40А Электродвигатель заднего вентилятора |
| BF3 | Резерв |
| BF4 | Резерв |
| BF5 | Резерв |
| F1 | Резерв |
| F2 | 20А Датчик расхода воздуха <6B3, 4N1>, датчик положения распределительного вала <6B3>, датчик угла поворота коленчатого вала <6B3>, электромагнитный клапан управления перепуском охладителя EGR <4N1>, ЭБУ двигателя, клапан EGR <6B3>, блок управления накаливанием <4N1>, реле свечи накаливания <4D5>, форсунка <6B3>, клапан управления питателем масла <6B3, 4N1>, датчик кислорода, электромагнитный клапан управления продувкой <4N1>, серво реле управления дроссельной заслонкой <4N1> и электромагнитный клапан управления изменяемой геометрией <4N1> |
| F3 | 15А Топливный насос и датчик в сборе <6B3> |
| F4 | Резерв |
| F5 | 7,5А ЭБУ двигателя <6B3> |
| F6 | 15А ЭБУ двигателя <6B3> |
| F7 | 20А Компрессор кондиционера и сцепление в сборе |
| F8 | 20А Блок управления АКПП |
| F9 | 10А Дневные ходовые огни, реле дневных ходовых огней и фары в сборе (ДХО) |
| F10 | 7,5А Генератор |
| F11 | 7,5А Двигатель — ЭБУ |
| F12 | 10А Электрический замок рулевого управления, выключатель двигателя и KOS & OSS-ECU |
| F13 | 15А Реле передних противотуманных фар и реле передних противотуманных фар |
| F14 | 10А Фара в сборе (HI: LH) |
| F15 | 10А Фара в сборе (HI: RH) и запасной разъем (для прицепа) |
| F16 | 15А Фара в сборе и переключатель ручного регулировки положения фар |
| F17 | 15А Фара в сборе (правая) |
| F18 | 15А ЭБУ рулевого колеса с подогревом |
| F19 | 15А ETACS-ECU (лампа указателя поворота FET) |
| F20 | Резерв |
| F21 | 20А Электродвигатель вентилятора конденсатора кондиционера |
| F22 | 15А Реле стоп — сигнала |
| F23 | 20А Трансфер — ЭБУ |
| F24 | 20А Блок управления подогревом сиденья |
| F25 | 20А Электродвигатель омывателя фар и реле омывателя фар |
| F26 | Резерв |
| F27 | 10А Звуковой сигнал и реле звукового сигнала |
| F28 | Резерв |
| F29 | Резерв |
Расшифровка реле
| A-202X | Реле вентилятора конденсатора кондиционера |
| A-203X | Реле омывателя фар |
| A-204X | Реле звукового сигнала |
| A-205X | Реле фар (HI) |
| A-206X | Реле фар (LO) |
| A-207X | Реле управления двигателем |
| A-208X | Реле стекло подъемника |
| A-209X | Серво реле управления дроссельной заслонкой <4G6, 6B3> |
| A-210X | Реле дневных ходовых огней |
| A-211X | Реле заднего вентилятора |
| A-212X | Реле компрессора кондиционера |
| A-213X | Реле стартера |
| A-214X | Реле передних противотуманных фар |
На плюсовой клемме аккумуляторной батареи так же находится блок предохранителей высокой мощности выполненный в виде плавких вставок.
Есть что добавить — пишите в комментарии.
