Opel Agila B предохранители и реле
Opel Agila B представляет 2 поколение модельного ряда Agila, которое выпускалось в 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. В нашей статье вы сможете найти описание предохранителей и реле Опель Агила Б со схемами блоков, местами их расположения и фотографиями. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках может отличаться от представленного и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля.
Блок в салоне

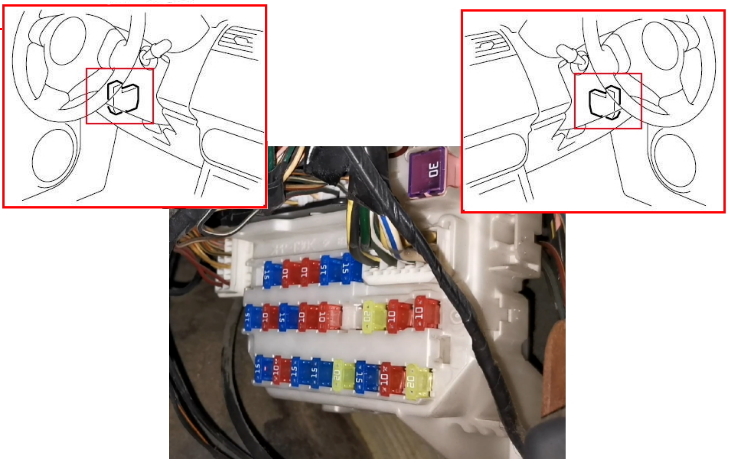

В салоне автомобиля блок предохранителей расположен под панелью приборов со стороны водителя. Для доступа надо убрать защитную крышку.

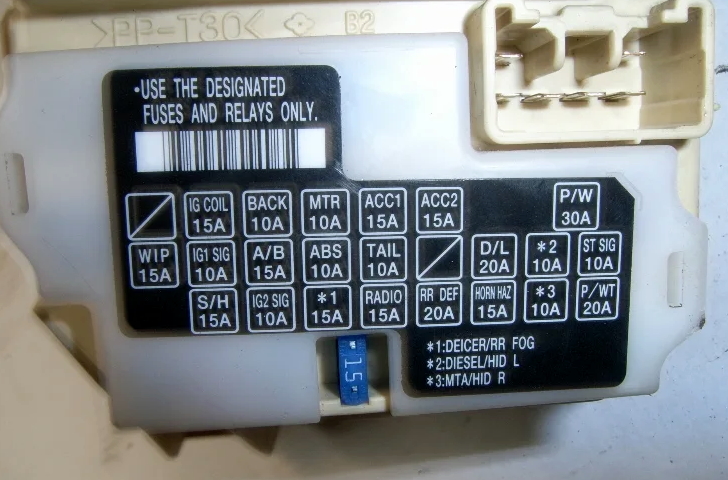

Сверяйте назначение элементов со своими схемами на крышке блоков.

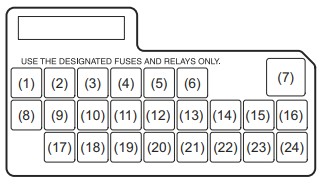

Назначение
| 1 | 15А Резерв |
| 2 | 10А Катушка зажигания |
| 3 | 10А Фонарь заднего хода |
| 4 | 15А Комбинация приборов |
| 5 | 15А Боковые зеркала заднего вида и розетка |
| 6 | 15А Прикуриватель или разъем для подключения дополнительного оборудования |
| 7 | 15А Стеклоподъемники |
| 8 | 15А Стеклоочиститель и омыватель |
| 9 | 10А Электроусилитель рулевого управления |
| 10 | 15А SRS |
| 11 | 10А ABS |
| 12 | 10А Габаритные огни |
| 13 | Не используется |
| 14 | 20А Замки дверей |
| 15 | 10А Фара (левая) |
| 16 | 10А Стартер |
| 17 | 15А Обогреватель передних сидений |
| 18 | 10А Отопитель |
| 19 | 15А Задние противотуманные фонари |
| 20 | 15А Магнитола, освещение салона |
| 21 | 20А Обогреватель стекла задней двери |
| 22 | 15А Звуковой сигнал |
| 23 | 10А Фара (правая) |
| 24 | 20А «Таймер» отключения привода стеклоподъемников |
За работу прикуривателя отвечает предохранитель номер 5 и 6 на 15А.
Блок под капотом

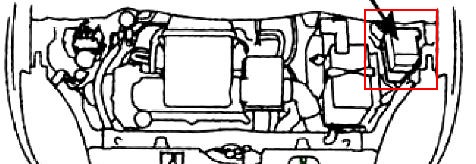

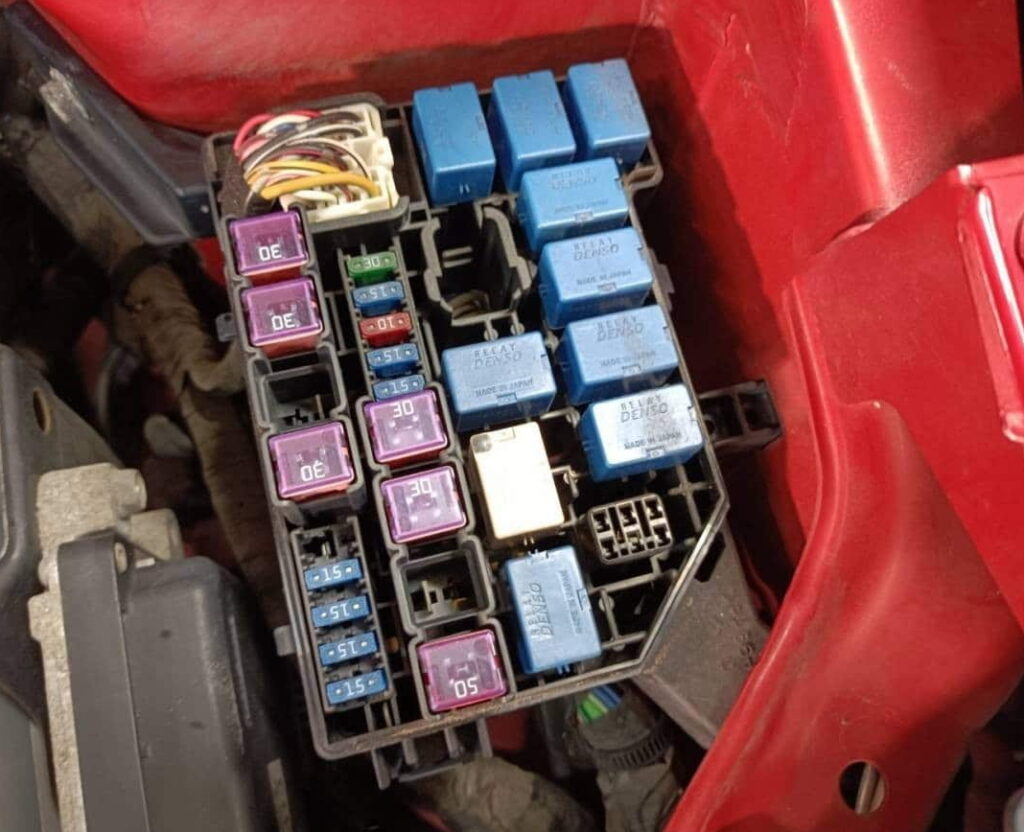

Под капотом автомобиля в моторной отсеке блок предохранителей и реле находится с левой стороны, рядом со стойкой.

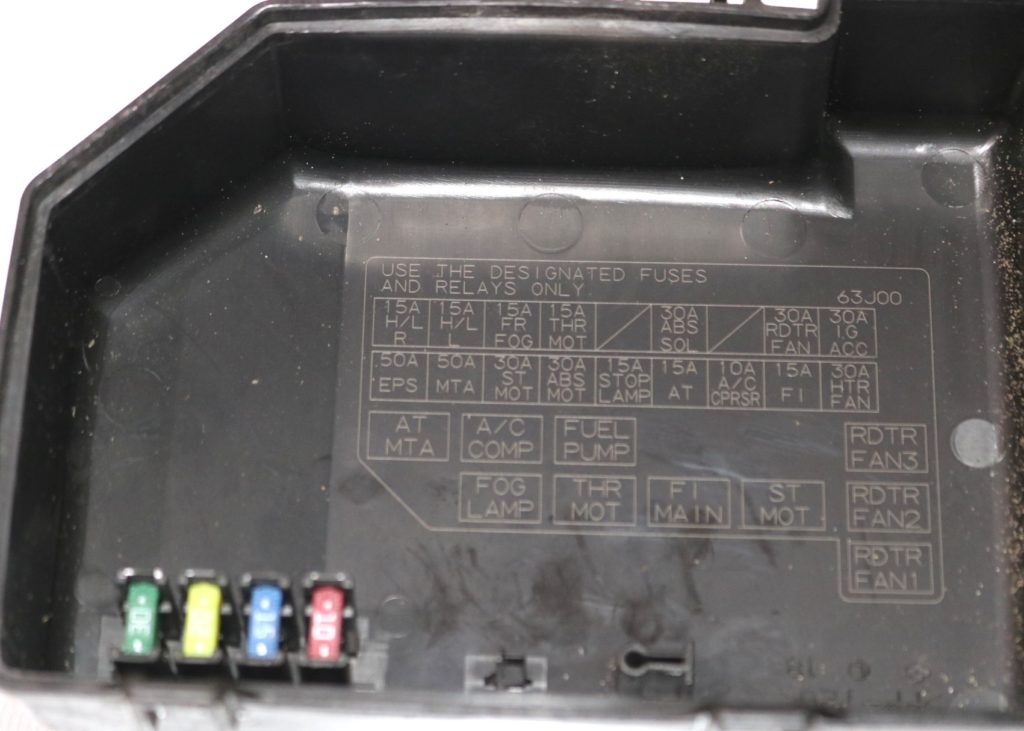

Фото — схема на крышке

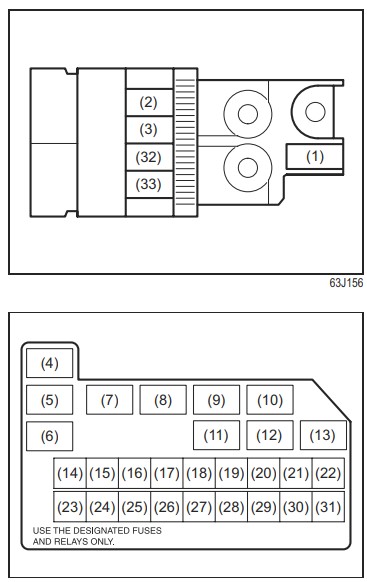

Схема
Описание
| 1 | 80А Все электрические цепи |
| 2 | 50А Стеклоподъемники, зажигание, стартер, стеклоочиститель |
| 3 | Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона |
| 4 | Реле вентилятора радиатора №1 |
| 5 | Реле вентилятора радиатора №2 |
| 6 | Реле вентилятора радиатора №3 |
| 7 | Реле стартера |
| 8 | Главное реле |
| 9 | Реле дроссельной заслонки |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса |
| 12 | Реле воздушного компрессора |
| 13 | Резерв |
| 14 | 30А Отопитель |
| 15 | 15А Система впрыска |
| 16 | 10А Реле воздушного компрессора |
| 17 | Резерв |
| 18 | 15А Стоп-сигнал |
| 19 | 30А ABS |
| 20 | 30А Стартер |
| 21 | Резерв |
| 22 | 50А Электро усилитель рулевого управления |
| 23 | 30А Замок зажигания |
| 24 | 30А Вентилятор системы охлаждения |
| 25 | Резерв |
| 26 | 30А ABS |
| 27 | Резерв |
| 28 | Резерв |
| 29 | 15А Противотуманные фары |
| 30 | 15А Фара (левая) |
| 31 | 15А Фара (правая) |
| 32 | 80А Отопитель, электроусилитель рулевого управления |
| 33 | 80А Вентилятор системы охлаждения, противотуманные фары, фары |
Знаете как сделать материал лучше — пишите в комментариях.
