Предохранители Пежо Боксер 2006 — 2022
Peugeot Boxer начали производить ещё в 1994 году. Огромное количество различных вариантов исполнения, 3 местная кабина, экономичные и не прихотливые двигатели, сделали данную модель очень популярной на рынке. Мы покажем схемы блоков предохранителей и реле с описанием для Пежо Боксер 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 годов выпуска, а так же предоставим для скачивания полное руководство по эксплуатации.

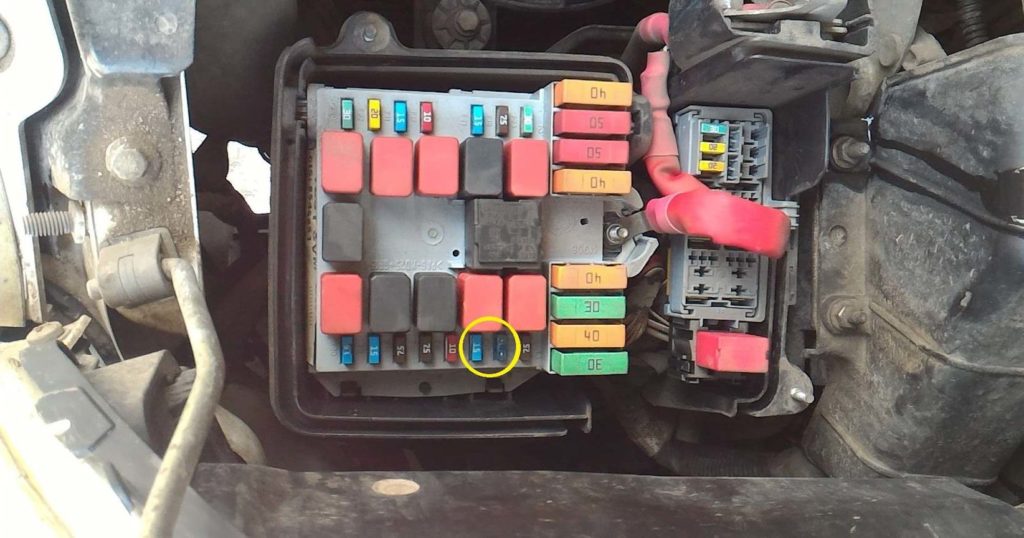

Предохранители и реле под капотом

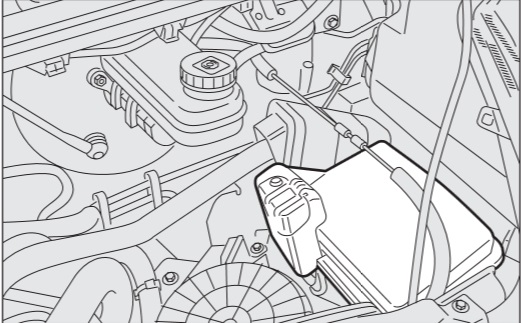

Основной блок находится с левой стороны, под защитной крышкой.

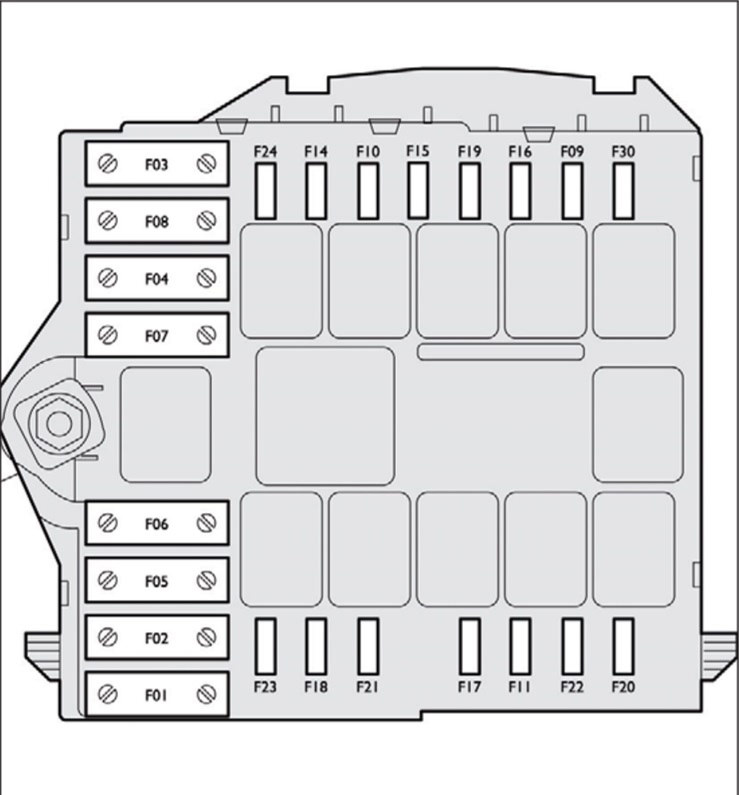

Общая схема блока
В зависимости от года выпуска возможно несколько вариантов расположения элементов.
Обозначение — вариант 1
| № |
А |
Назначение |
| 1 | 40 | Блок питания системы АВS/ЕSР |
| 2 | 50 | ЭБУ системы предподогрева дизеля |
| 3 | 30 | Контакт замка зажигания |
| 4 | 20 | Горелка системы программируемого подогрева |
| 5 | 20/ 50 | Реле органов управления системы программируемого подогрева |
| 6 | 40/ 60 | Электровентилятор системы охлаждения (большая частота вращения) |
| 7 | 40/ 50/ 60 | Электровентилятор системы охлаждения (малая частота вращения) |
| 8 | 40 | Кондиционер воздуха |
| 9 | 20 | Насос омывателя ветрового стекла |
| 10 | 15 | Звуковой сигнал |
| 11 | 15 | ЭБУ и реле системы предподогрева дизеля |
| 14 | 7,5 | Фара дальнего света правая |
| 15 | 7,5 | Фара дальнего света левая |
| 16 | 7,5 | ЭБУ двигателя |
| 17 | 10 | ЭБУ двигателя |
| 18 | 7,5 | ЭБУ двигателя |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Цепь электропитания топливного насоса |
| 22 | 20 | ЭБУ двигателя |
| 23 | 30 | Цепь электропитания клапанов системы АВS/ЕSР |
| 24 | 7,5 | Блок управления зеркалами |
| 30 | 15 | Передние противотуманные фары |
Обозначение — вариант 2
| № |
А |
Назначение |
| 1 | 40 | Питание насоса системы ABS |
| 2 | 50 | ЭБУ системы предподогрева дизеля |
| 3 | 30 | Контакт замка зажигания — Стартер |
| 4 | 20 | Подогрев дизтоплива |
| 5 | 20/ 50 | Вентиляция салона с дополнительным программируемым обогревом (+ АКБ) |
| 6 | 40/ 60 | Вентилятор салона, максим. скорость (+ АКБ) |
| 7 | 40/ 50/ 60 | Вентилятор салона, миним. скорость (+ АКБ) |
| 8 | 40 | Вентилятор салона (+ ключ) |
| 9 | 15 | Задняя розетка 12 В (+ АКБ) |
| 10 | 15 | Звуковой сигнал |
| 11 | — | Не используется |
| 14 | 15 | Передняя розетка 12 В (+ АКБ) |
| 15 | 15 | Прикуриватель (+ АКБ) |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 7,5 | Процессор двигателя (+ АКБ) |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя стекол/фар |
| 21 | 15 | Цепь электропитания топливного насоса |
| 22 | — | Не используется |
| 23 | 30 | Электромагнитные клапаны системы ABS |
| 24 | 7,5 | Дополнительная панель управления — Складывание наружных зеркал заднего вида (+ ключ) |
| 30 | 15 | Подогрев наружных зеркал заднего вида |
Тут за прикуриватель и зарядку usb отвечают предохранители номер 9, 14, 15. В противном случае они находится в салоне.

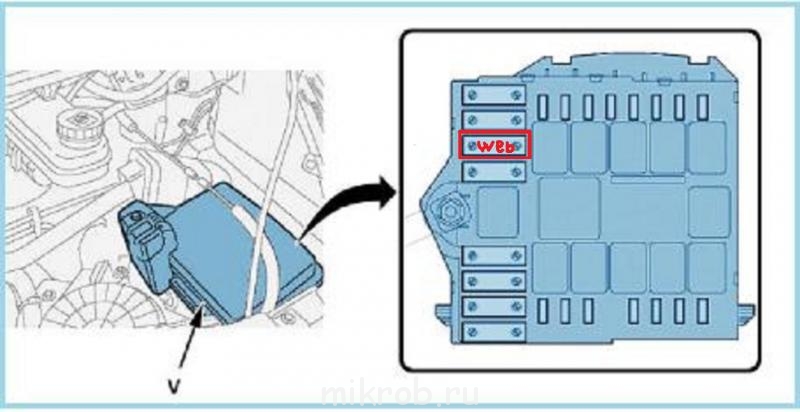

Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) — №4.
Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.
- R1 Реле звукового сигнала
- R2 Реле противотуманных фонарей
- R3 Реле фар дальнего света
- R4 Реле насоса переднего стекло омывателя
- R5 Реле системы кондиционирования воздуха
- R6 Свободный
- R7 Реле топливного насоса
- R8 Реле питания низкой скорости электро вентилятора
- R9 Реле питания высокой скорости электро вентилятора
- R10 Реле компьютера управления двигателем
- R11 Реле компрессора кондиционера воздуха
- R12 Реле насоса омывателя фар
Предохранители на аккумуляторной батареи
На одной из клемм аккумулятора должны располагаться плавкие предохранители высокой мощности. Их располоджение и пример замены аккумулятора можете посмотреть в данном видео.
Блок с предохранителя в приборной панели

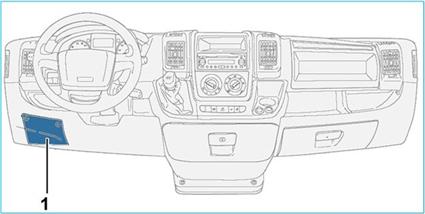

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.

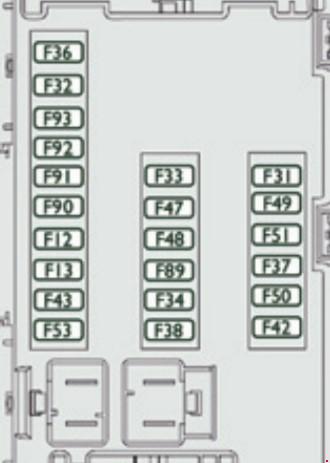

Схема (1 вариант)
Описание
| № |
А |
Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии «стоп-старт» (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса — Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |

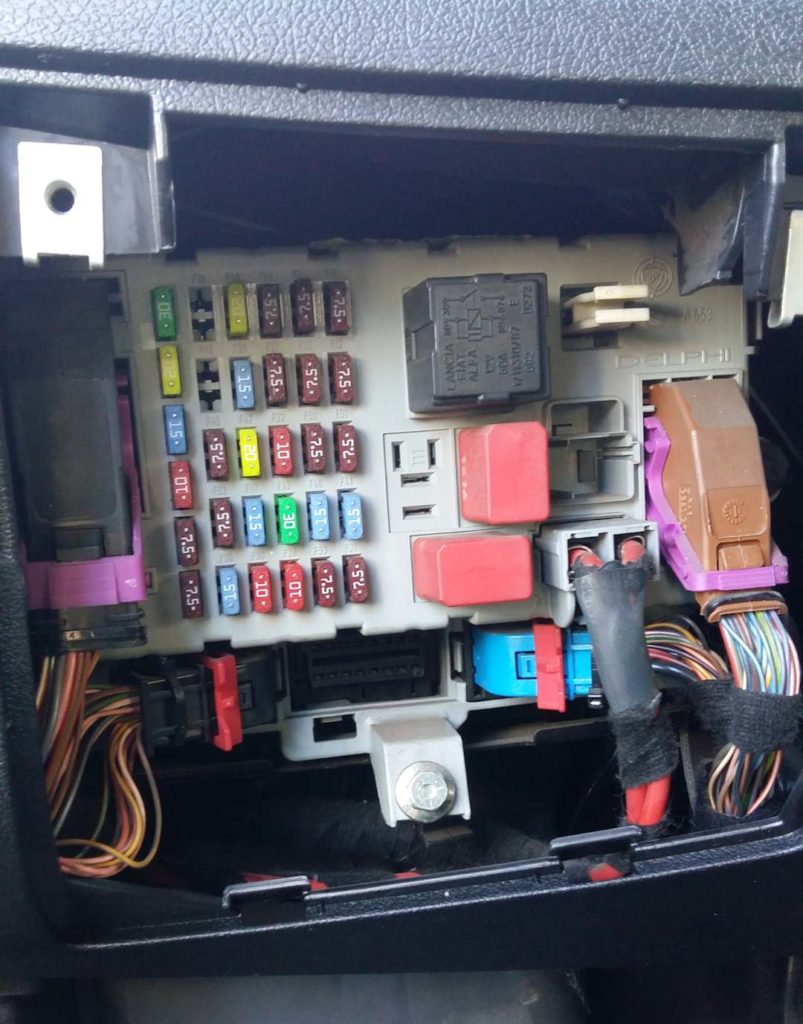

Реальное фото блока

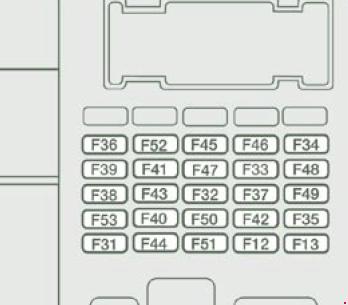

Схема (2 вариант)
Расшифровка
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая — Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса — Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | — | Не используется |
| 35 | 7,5 | Фонари заднего хода — Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок — Батарея |
| 37 | 10 7,5 |
Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель — Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира |
| 46 | — | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов — Задние противотуманные фонари |
За прикуриватель отвечает предохранитель 44 на 20А.

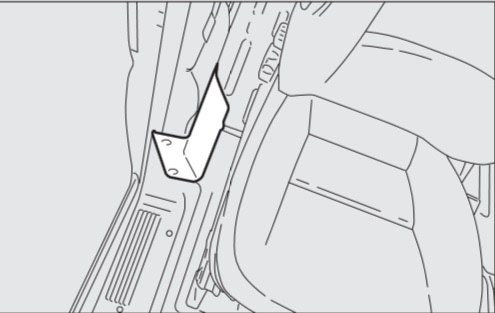

Блок около пассажирского сидения
В зависимости от комплектации и года выпуска, возможно различное исполнение данного блока.
Схема — вариант 1
Описание
Описание
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |

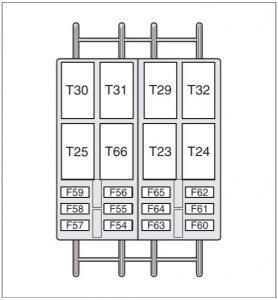

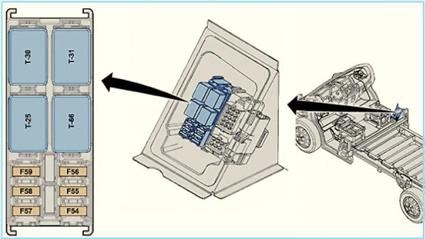

Схема — вариант 2
Обозначение схемы
| T25 | Внутренне освещение |
| T66 | Реле прикуривателя |
| T30 | Реле габаритов |
| T31 | Дополнительный подогреватель под сидением |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Руководство по эксплуатации peugeot boxer
Больше информации про ремонт и обслуживание бежо боксер можете узнать, изучив инструкции по обслуживанию и эксплуатацию: «скачать«.
У нас на канале мы так же разместили видео по данному материалу, смотрите и подписывайтесь.
А если знаете как сделать статью лучше — пишите в комментарии.
