Предохранители Volkswagen Golf Jetta Mk1, схема, где находятся

Volkswagen Golf 1 поколения выпускался в 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983 и 1984 годах. В данной статье вы сможете найти описание предохранителей и реле Фольксваген Гольф 1 и Фольксваген Джетта 1 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.

Блок предохранителей и реле

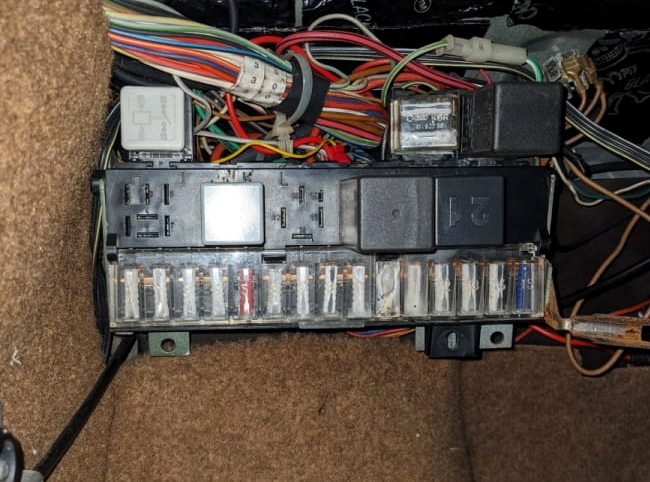

В салоне автомобиля основной блок с предохранителями и реле находится под панелью приборов со стороны водителя.

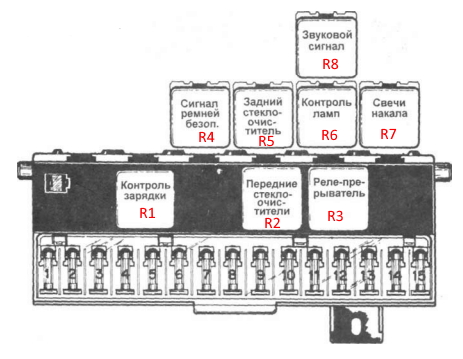

Схема

Описание предохранителей

1	8A Левая фара ближний свет
2	8А Правая фара ближний свет
3	8A Левая фара дальний свет
4	8A Правая фара дальний свет
5	16А Обогрев заднего стекла
6	8А Стоп-сигнал, аварийные огни
7	8А Прикуриватель, внутреннее освещение, часы
8	8А Указатели поворотов
9	8А звуковой сигнал и свет заднего хода
10	16А Вентилятор радиатора
11	8А Стеклоочиститель, стеклоомыватель и омыватель заднего стекла
12	8А Подсветка номерного знака
13	8А Задний фонарь правый, передний габаритный фонарь правый
14	8А Задний фонарь левый, передний габаритный фонарь левый
15	8А Противотуманная фара 25А Вентилятор радиатора
16	50А Пусковые свечи накала

Отдельно в верхней части блока могут устанавливаться дополнительные предохранители отвечающие за работу радио, электрических стеклоподъёмников и прочее.

Назначение реле
