Рено кангу предохранители и реле
Renault Kangoo относится к автомобилям многоцелевого назначения, так как существуют 2-х и трёхдверные грузовые, а также четырёхдверные пассажирские модификации. Первое поколение данной серии производилось в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 года. Renault Kangoo 2 серии выпускалось в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время. Мы предлагаем ознакомится с расположением блоков предохранителей и реле в рено кангу 2 и 1 поколения. Покажем их схемы, назначение элементов, а так же предохранитель прикуривателя.
Описание для renault kangoo 1 поколения
Блоки под капотом
Находится с левой стороны, около стойки.

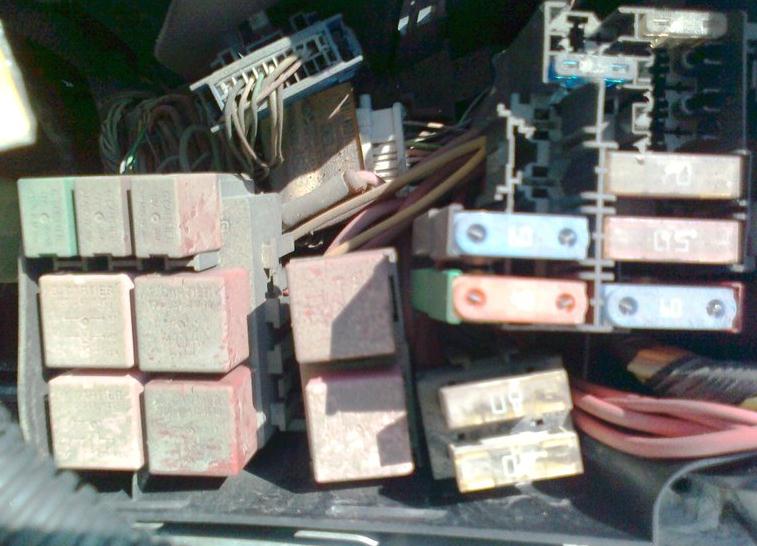

Фотография

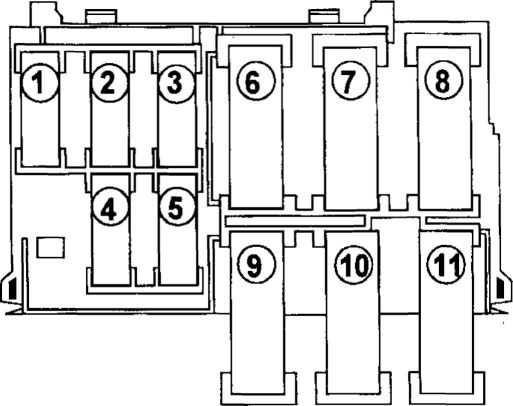

Схема предохранителей
Описание
| 1 | (30А) Управление двигателем (система впрыска) |
| 2 | (30А) Управление электродвигателем вентилятора системы охлаждения (некоторые модели) |
| 3 | (5А) Управление двигателем (D7F726) |
| 4 | — |
| 5 | (15А) Управление двигателем |
| 6 | (70А) ЭБУ системы предпускового подогрева |
| 7 | (50А) Управление электродвигателем вентилятора системы охлаждения |
| 8 | (60А) Комбинированный переключатель, лампы системы освещения в дневное время (некоторые модели), блок предохранителей/ реле, приборная панель (F4-F9), реле основных цепей зажигания |
| 9 | (25А) Антиблокировочная система тормозов(ABS) |
| 10 | (60А) Антиблокировочная система тормозов(ABS) |
| 11 | (60А) Центральный замок (некоторые модели), комбинированный переключатель, блок предохранителей /реле, приборная панель (F35) (некоторые модели), лампы аварийной сигнализации (некоторые модели), замок зажигания |
| 12 | (40А) Блок управления вентилятором кондиционера/ отопителя, электродвигатель вентилятора кондиционера/ отопителя |

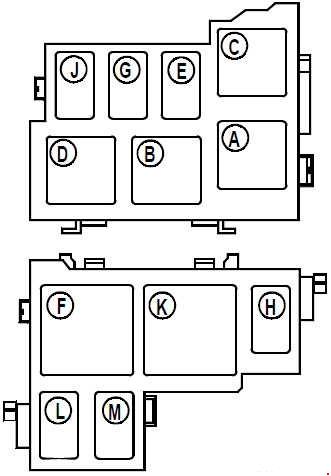

Схема реле
Назначение
| A | D7F744, F8Q: Не используется F9Q, K9K: Реле погружных подогревателей F9Q790 (4×4): Реле погружных подогревателе 2 и З K4M750: Реле электровентилятора системы охлаждения двигателя |
| B | D7F744: Реле включения электромагнитного клапана системы питания сжиженным газом F8Q, F9Q, K9K: Не используется F9Q790 (4×4): Реле 2-й скорости электровентилятора системы охлаждения двигателя K4M750: Реле топливного насоса |
| C | D7F744, F8Q, F9Q790 (4×4): Реле электронасоса усилителя рулевого управления F9Q, K4M750, K9K: Не используется |
| D | D7F744, F8Q, K4M750: Не используется F9Q, K9K: Реле погружных подогревателей F9Q790 (4×4): Реле погружного подогревателя 1 |
| E | D7F744, F8Q, F9Q, K9K: Не используется F9Q790 (4×4): Реле 1-й скорости электровентилятора системы охлаждения двигателя K4M750: Реле малой скорости электровентилятора системы охлаждения (автомобили с кондиционером) |
| F | D4F, D7F744: Не используется K7J: Реле стартера F8Q: Реле электровентилятора системы охлаждения двигателя F9Q, K9K: Реле электронасоса усилителя рулевого управления K4M752: Не используется |
| G | D7F744: Реле отключения топливного насоса при системе питания сжиженным газом F8Q, F9Q, K4M750, K9K: Не используется F9Q790 (4×4): Реле топливного насоса |
| H | D4F, D7F744, F9Q, K7J, K4M752, K9K: Реле блокировки впрыска F8Q: Реле высотного корректора |
| J | D7F744, F8Q, F9Q, K9K: Не используется F9Q790 (4×4): Реле питания ЭБУ системы впрыска дизельного двигателя K4M750: Реле блокировки впрыска |
| K | D7F744, F8Q, F9Q, K9K: Реле малой скорости электровентилятора системы охлаждения (автомобили с кондиционером) D4F, F9Q, K7J, K4M752, K9K: Реле электровентилятора системы охлаждения двигателя (автомобили с кондиционером) |
| L | D4F, D7F744, K4M752, K7J: Реле топливного насоса F8Q: Реле «+» после замка зажигания/»+» до замка зажигания F9Q, K9K: Реле электро вентилятора системы охлаждения двигателя |
| M | D4F, D7F744, K7J: Реле электровентилятора системы охлаждения двигателя D4F, K7J: Реле малой скорости электро вентилятора (автомобили с кондиционером) F8Q, F9Q: Реле подогревателя дизельного топлива K4M752: Реле малой скорости электровентилятора системы охлаждения двигателя на автомобилях с кондиционером K9K: Не используется |
Предохранители в салоне
Как и в рено кангу 2 поколения, он находится в левой части приборной панели.

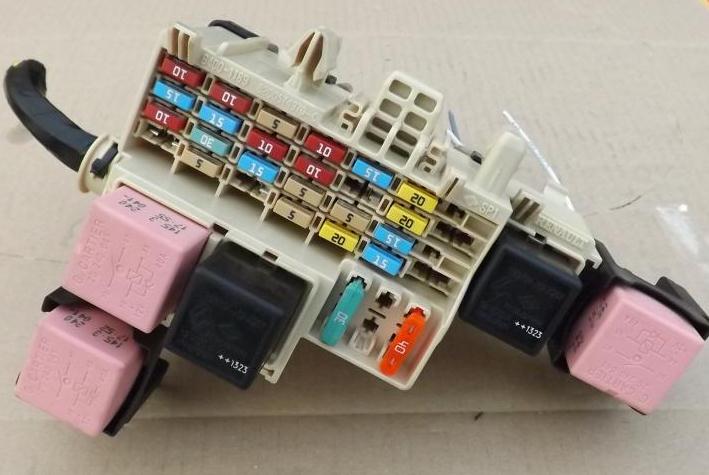

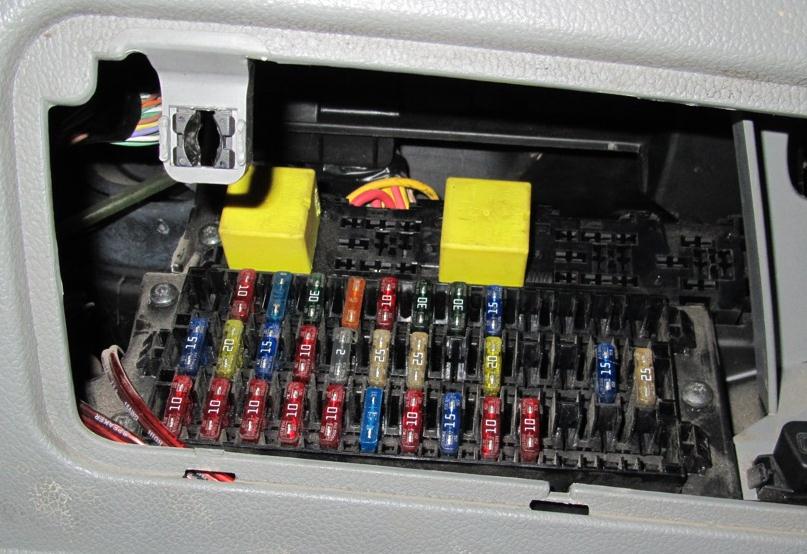

Фотография блока

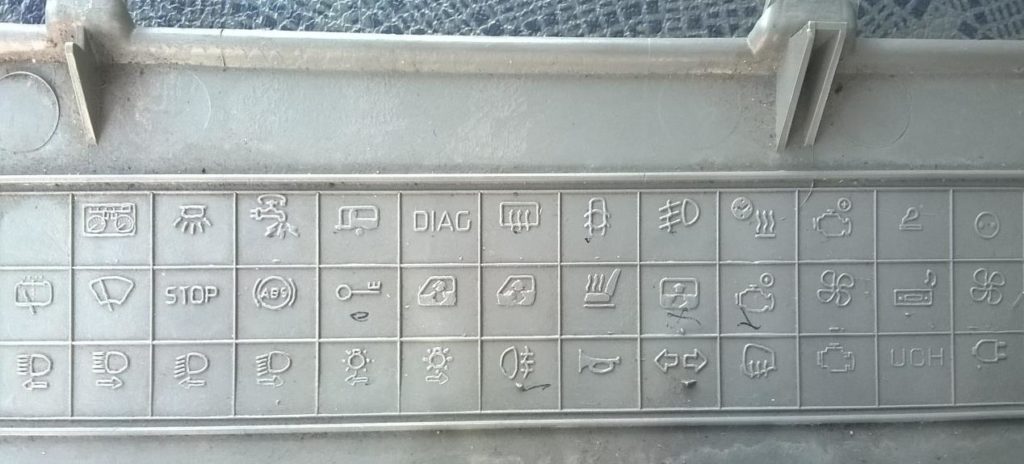

Актуальное описание на обратной стороне защитной крышки.

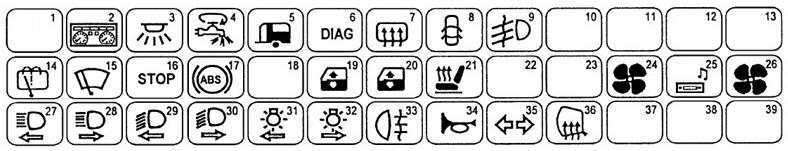

Схема
Расшифровка
| 1 | — |
| 2 | (10А) Аудиосистема/ навигационная система, часы, многофункциональный дисплей, электропривод зеркал заднего вида на дверях, телефон |
| 3 | (15А) Многофункциональный блок управления |
| 4 | (30А) Тепловой предохранитель (F2/F3) |
| 5 | (30А) Разъем электрооборудования прицепа |
| 6 | (10А) Противоугонная система (некоторые модели), диагностический разъем (DLC), иммобилайзер, приборная панель, многофункциональный блок управления |
| 7 | (30А) Обогреватель заднего стекла |
| 8 | (30А) Многофункциональный блок управления |
| 9 | (15А) Противотуманные фары |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | (15А) Реле электромагнитной муфты компрессора кондиционера (некоторые модели), очиститель/ омыватель заднего стекла, фонари заднего хода, очиститель/ омыватель лобового стекла |
| 15 | (20А) Многофункциональный блок управления, очиститель/ омыватель лобового стекла |
| 16 | (15А) Выключатель стоп-сигналов (датчик положения педали тормоза), диагностический разъем (DLC), комбинация приборов, электронный блок управления SRS, телефон, реле блокировки селектора АКПП |
| 17 | (10А) Антиблокировочная система тормозов(ABS) |
| 18 | (2А) Блок управления противоугонной системой(некоторые модели), многофункциональный блок управления |
| 19 | (25А) Электропривод стеклоподъемников |
| 20 | (25А) Электропривод стеклоподъемников |
| 21 | (20А) Подогреватели сидений (некоторые модели) |
| 22 | (20А) Люк |
| 23 | — |
| 24 | (15А) Электронный блок управления кондиционером (LHD) |
| 25 | (15А) Аудиосистема/навигационная система, предохранитель прикуривателя рено кангу, многофункциональный блок управления, реле основных цепей зажигания: |
| 26 | (25А) Панель управления кондиционером/отопителем |
| 27 | (10А) Левая фара-дальний свет, комбинация приборов |
| 28 | (10А) Правая фара — дальний свет |
| 29 | (10А) Левая фара — ближний свет, корректор фар |
| 30 | (10А) Правая фара — ближний свет, корректор фар, комбинация приборов |
| 31 | (10А) Панель управления кондиционером/ отопителем, аудиосистема/ навигационная система, центральный замок, прикуриватель, многофункциональный дисплей, аварийная сигнализация, выключатель обогревателя заднего стекла, комбинация приборов, передний левый габарит, лампа подсветки номерного знака, многофункциональный блок управления, выключатель электропривода люка, подсветка выкпючателей |
| 32 | (10А) Электропривод стеклоподъемников, подогреватель сидений, передний правый габарит, подсветка выключателей, переключатель выбора режима работы АКПП |
| 33 | (10А) Комбинация приборов, задние противотуманные фонари |
| 34 | (15А) Звуковой сигнал |
| 35 | (10А) Указатели/ аварийная сигнализация (некоторые модели), многофункциональный блок управления |
| 36 | (10А) Обогреватель зеркал заднего вида на дверях |
| 37 | — |
| 38 | — |
| 39 | — |
За прикуриватель отвечает предохранитель номер 25 либо 12 на 15А.
Так же рядом находиться блок с реле.

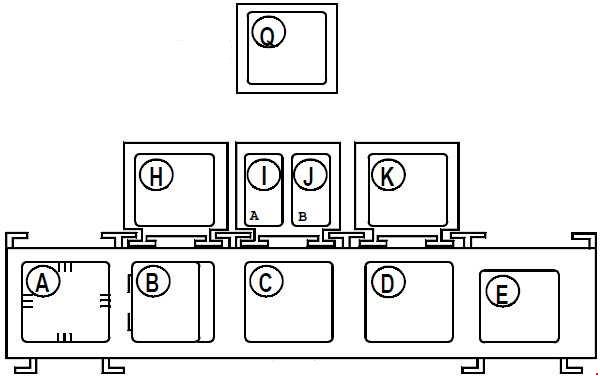

Схема
Обозначение
| A | Зуммер сигнализации о невыключенном наружном освещении |
| B | Реле-прерыватель очистителя ветрового стекла |
| C | Реле-прерыватель указателей поворота и аварийной сигнализации |
| D | Не используется Реле очистителя заднего стекла |
| E | Реле обогрева заднего стекла |
| G | Реле «+» после замка зажигания/ «+» до замка зажигания |
| H | Реле «+» после замка зажигания/ «+» до замка зажигания Реле компрессора кондиционера |
| I | Реле противотуманных фар Приемник дистанционного управления замками дверей |
| J | Реле датчика уровня топлива (1061) (системы питания бензином/ сжиженным газом) |
| K | Реле электрозамков дверей |
| L | Приемник дистанционного управления замками дверей |
| M | Реле постоянного ближнего света фар |
| N | Реле габаритного света дневного движения |
| O | Главное реле света дневного движения (автомобили с АКП) |
| P | Главное реле света дневного движения (автомобили с МКП) |
| Q | Приемник дистанционного управления замками дверей |
Описание для рено кангу 2 поколения
Блоки под капотом

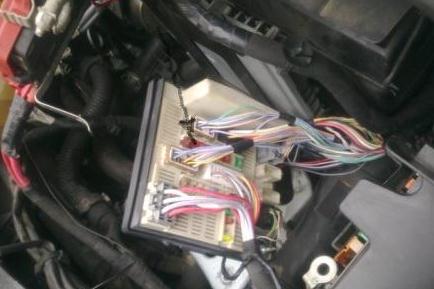

Коммуникационный блок
Добраться к нему довольно затруднительно. Для этого надо снять аккумулятор, открутить крышку блока рядом с ним и перевернуть.

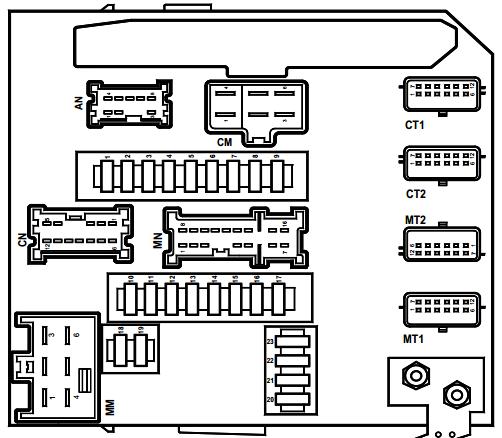

Схема
Описание
| 1 | 7,5А — Предохранитель правых ламп габаритного света (172-226) |
| 2 | 7,5А — Предохранитель левых габаритных огней (173-227) – правого заднего фонаря (172) – средней лампы освещения номерного знака (1324) прикуривателя (101) – розетки дополнительного оборудования 1 ряда сидений (506) — выключателя блокировки замков дверей и аварийной сигнализации (1391) — переключателя корректора фар (562) — панели управления климатической установкой (319-419) — аудиосистемы (261) — многофункционального дисплея |
| 3 | 10А — Предохранитель правой фары (ближний свет) (226) – переключателя корректора фар (562) — электродвигателя корректора правой фары (538) |
| 4 | 10А — Предохранитель левой фары (ближний свет) (227) — электродвигателя корректора левой фары (537) |
| 5 | 20А — Предохранитель правой и левой противотуманных фар (176- 177) |
| 6 | 10А — Предохранитель левой фары (дальний свет) (227) |
| 7 | 10А — Предохранитель правой фары (дальний свет) (226) |
| 8 | 25А — ЭБУ антиблокировочной системы тормозов (118) или системы стабилизации траектории (1094) |
| 9 | 30А — Предохранитель электродвигателя очистителя ветрового стекла (212) |
| 10 | 5А — Предохранитель «+» после замка зажигания электроусилителя рулевого управления (1232) |
| 11 | Не используется |
| 12 | 20А — ЭБУ автоматической коробки передач (119) |
| 13 | Не используется |
| 14 | 15А Автомобиль с бензиновым двигателем: форсунки 1-2-3-4 (193-194-195-196) – адсорбер (371) – нижний кислородный датчик (242) — верхний кислородный датчик (887) или Автомобиль с дизельным двигателем: регулятор подачи топлива (1105) – электромагнитный клапан датчика цилиндра (746) |
| 15 | Не используется |
| 16 | 5А — ЭБУ автоматической коробки передач (119) |
| 17 | 7,5А — Реле дополнительного отопителя 1 (1067) — реле дополнительного отопителя 2 (1068) — диагностического разъема (225) – ЭБУ подушек безопасности / преднатяжителей ремней безопасности (756) — ЭБУ системы контроля при парковке (1222) |
| 18 | 5А — Предохранитель «+» после замка зажигания датчика наличия воды в топливе (414) – блока реле в моторном отсеке 2 (1683) – ЭБУ системы впрыска (120) |
| 19 | 10А — Предохранитель «+» после замка зажигания выключателя света заднего хода (155) или выключателя света заднего хода с датчиком верхней мертвой точки (1109) |
| 20 | 20А -ЭБУ системы впрыска (120) |
| 21 | Не используется |
| 22 | 10А — Предохранитель электромагнитной муфты компрессора кондиционера (171) |
| 23 | 30А — Обогрев заднего стекла (200) – наружные зеркала заднего вида (239-240) |
Блок цепей силового питания
Схема
Назначение
| 1 | 60А Блока интерфейса подогревателя охлаждающей жидкости |
| 2 | 7А Блок реле свечей предпускового подогрева дизельного двигателя (980) — блока интерфейса подогревателя охлаждающей жидкости |
| 3 | 30А Блок реле в моторном отсеке 2 (1683) – нагревательного элемента подогревателя топлива |
| 4 | 40А Предохранитель электродвигателя стеклоподъемника двери |
| 5 | 70А Блок предохранителей и реле в салоне |
| 6 | 50А ЭБУ АБС (1094) |
| 7 | 40А Реле дополнительного подогрева 1 |
| 8 | 70А Блок предохранителей и реле в салоне |
| 9 | 70А Реле дополнительного подогрева 2 |

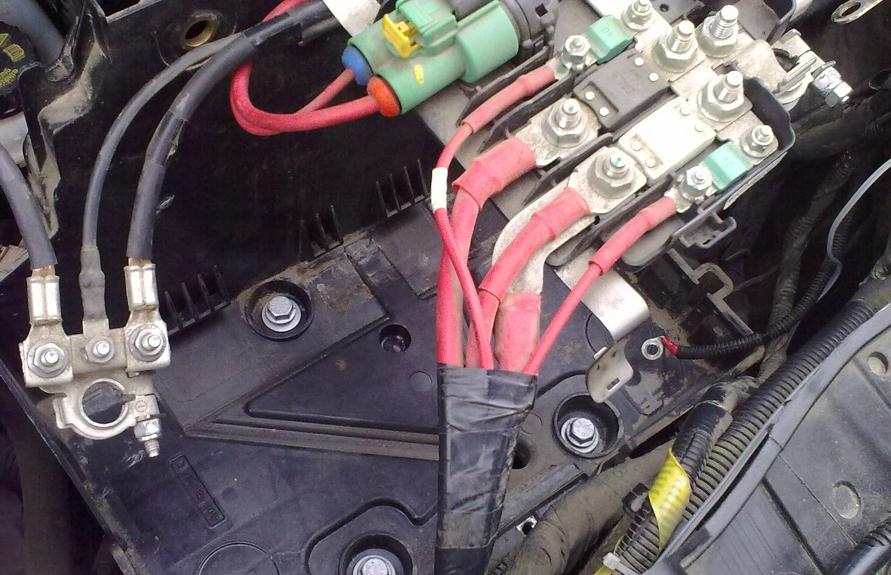

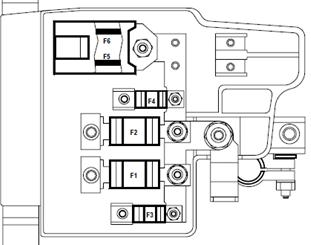

Блок плавких вставок на крышке АКБ
Схема
Расшифровка
| F1 | 175А Предохранитель генератора (103) — блока предохранителей защиты цепей силового питания (777) — Блока защиты и коммутации (1337). |
| F2 | Предохранитель цепи подачи «+» аккумуляторной батареи на стартер через предохранитель (163) — 2 А на автомобилях с бензиновыми двигателями или 500 А на автомобилях с дизельными двигателями |
| F3 | 40А Предохранитель «+» аккумуляторной батареи через предохранитель на системы двигателя через блок защиты и коммутации |
| F4 | 40А Предохранитель «+» аккумуляторной батареи через предохранитель электровентилятора системы охлаждения двигателя (1014-188) через Блок защиты и коммутации (1337) — стартера (163) через Блок защиты и коммутации (1337) |
| F5 | 70А Предохранитель «+» аккумуляторной батареи через предохранитель к электроусилителю рулевого управления (1232) |
| F6 | 40А Предохранитель цепи «+» аккумуляторной батареи через предохранитель блока предохранителей и реле салона (260) — ЦЭКБС (645). |
Предохранители и реле в салоне
Он находится за защитной крышкой слева от руля.
Фотография

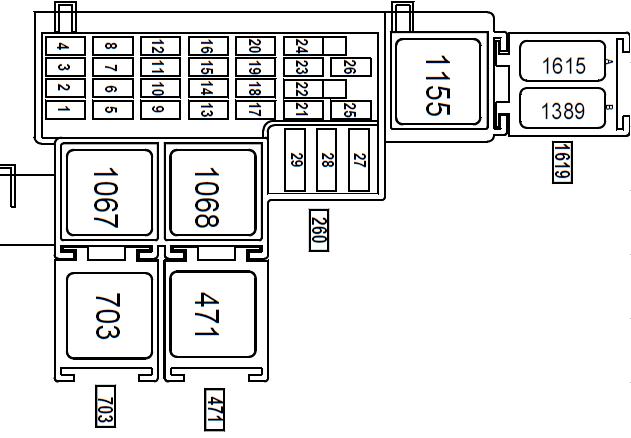

Схема
Расшифровка предохранителей
| 1 | Не используется |
| 2 | 10А Предохранитель прикуривателя (101) или розетки для дополнительного оборудования (506) |
| 3 | 15А Аудиосистема (261), многофункциональный дисплей (653), реле питания сиденья (1399), реле включения стоп-сигналов (1524) — реле потребителей электроэнергии № 2 (1389) |
| 4 | 10А Розетка для дополнительного оборудования 2-го ряда сидений (1382) |
| 5 | 5А Питание щитка приборов (247) |
| 6 | 30А Предохранитель центрального замка или системы блокировки внутренних ручек дверей |
| 7 | 20А ЦЭКБС (645) (лампы аварийной сигнализации и противотуманного света) |
| 8 | 10А Предохранитель элементов обогрева наружных зеркал заднего вида со стороны водителя и пассажира (239-240) |
| 9 | 10А Реле потребителей электроэнергии № 2 (1389) и реле «+» работающего двигателя внутреннего сгорания (1615) |
| 10 | 15А Аудиосистема (261) — многофункциональный дисплей (653) — блок интерфейса мультиплексной сети (мультиплексная сеть (1714) — видеодисплей (1127) |
| 11 | 10А ЭБУ климатической установки (419), реле потребителей тока 1 (1155), плафона освещения салона, лампы освещения багажного отделения, выключателя стоп-сигнала |
| 12 | 5А ЦЭКБС (645) |
| 13 | 5А Предохранитель переднего плафона (213) — центрального плафона (529) — датчика дождя и освещенности (1415) |
| 14 | 5А Реле управления электро стеклоподъемников (471) — реле системы обеспечения безопасности детей (750) — реле электрических стеклоподъемников (703) — ЭБУ климатической установки (419) |
| 15 | 10А ЦЭКБС (645) — ЭБУ АБС (118) |
| 16 | 15А ЦЭКБС (645), выключателя стоп-сигнала (160), ЭБУ АБС и автоматической коробки передач (119), правого и левого заднего фонаря, верхнего стоп-сигнала (639) |
| 17 | 20А Блок подрулевых переключателей (1519), двустороннего насоса омывателя ветрового и заднего стекол (677) |
| 18 | 5А Предохранитель ЦЭКБС (645) — приемного кольца (1618) |
| 19 | 30А Реле электростеклоподъемников (471) |
| 20 | 15А Реле питания сиденья (1399) — обогрева сидений водителя и пассажира (385-386) — выключателей подогрева правого и левого сидений (1513-1514) |
| 21 | 15А Блок подрулевых переключателей (1519) — главного электромагнитного звукового сигнала (105) — диагностического разъема (225) |
| 22 | 15А ЦЭКБС (645) — электродвигателя очистителя заднего стекла (211) — электродвигателя очистителя стекла двери (1881) |
| 23 | Питание электро вентилятора нагнетания холодного воздуха (164) 20 A для системы кондиционирования или 30 A для стандартной системы отопления |
| 24 | 20А Питание электровентилятора нагнетания холодного воздуха (164) |
| 25 | Не используется |
| 26 | Не используется |
| 27 | 40А ЦЭКБС (645) — электродвигателя стеклоподъемника двери водителя и пассажира |
| 28 | Не используется |
| 29 | Не используется |
За прикуриватель отвечает предохранитель номер 2.
Элементы реле
- 1155 — 70А Реле потребителей электроэнергии 1
- 1067 — 40А Реле дополнительного подогрева 1
- 1068 — 70А Реле дополнительного подогрева 2
- 471- 40А Реле управления электро стекло-подъемниками
- 703 — 40А Реле электростекло-подъемника
- 1615 — 20А Реле «+» при работающем двигателе
- 1389 — 20А Реле потребителей электроэнергии 2
Реле системы обеспечения безопасности детей расположен на туннеле рядом с рычагом стояночного тормоза.
