Volkswagen Touareg 3 предохранители и реле
Фольксваген Туарег 3 го поколения выпускался в 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 годах с обозначениями CR. За это время модель получила фейслифтинг. В данной публикации мы представим описание предохранителей и реле Фольксваген Туарег 3 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блоки в салоне
Блок предохранителей в панели приборов

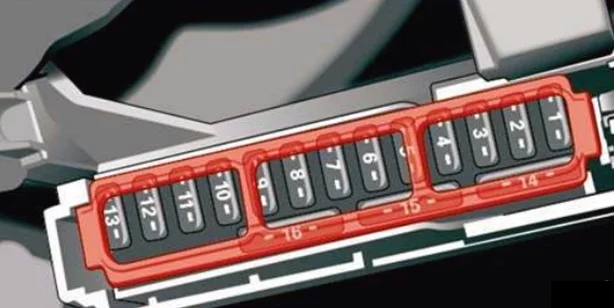

В нижней части панели приборов, за защитной крышкой, расположен блок с предохранителями.
Схема
Описание
| 1 | |
| 2 | 5A Левый динамик/ лоток для смартфона, устройство считывания карт системы взимания платы за проезд ETC |
| 3 | 5/7,5А Блок управления выбором режима движения |
| Блок управления регулировкой высоты подвески | |
| Кнопка систем помощи водителю | |
| Модуль переключателей 1 в центральной консоли | |
| 4 | 5А Блок управления проекционным дисплеем |
| 5 | 7,5А USB-концентратор |
| 6 | 10А Органы управления отопителем и кондиционером |
| 7 | 5/10А Элемент управления замком рулевой колонки |
| 8 | 5/10A Панель управления мультимедийной системы |
| 9 | 10А Блок управления комбинации приборов |
| 10 | 5А Панель управления мультимедийной системы |
| 11 | 5А Поворотный переключатель света |
| 12 | 1А Блок управления электроникой рулевой колонки |
| 13 | — |
| 14 | 5/20А Блок управления 1 информационной электроники, PCM |
| 15 | 25А Блок управления электро регулировкой рулевой колонки |
| 16 | 10А Блок управления электроникой рулевой колонки, переключатель обогрева рулевого колеса |
Блок предохранителей в пространстве ног
Автомобили с левым рулем

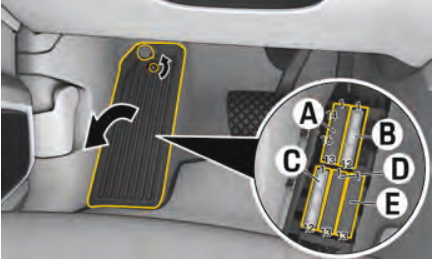

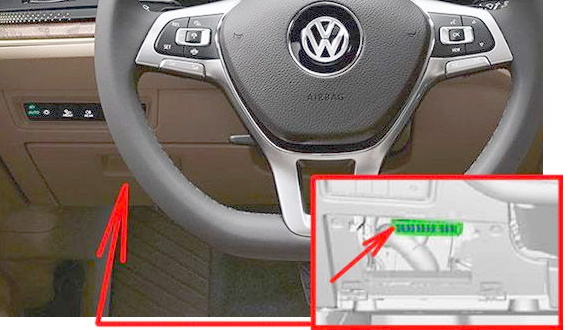

Для доступа к блоку надо убрать защитную крышку. Крышку крепежного винта снимите с помощью плоской отвертки, далее открутите винт и уберите крышку.

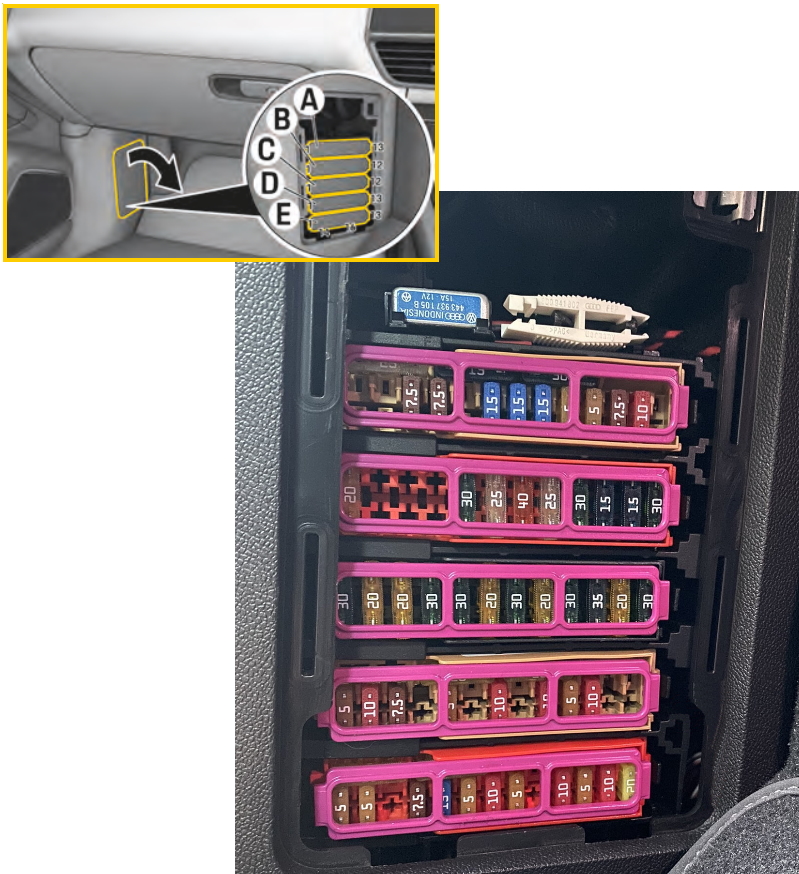

Сам блок будет выглядеть примерно вот так.

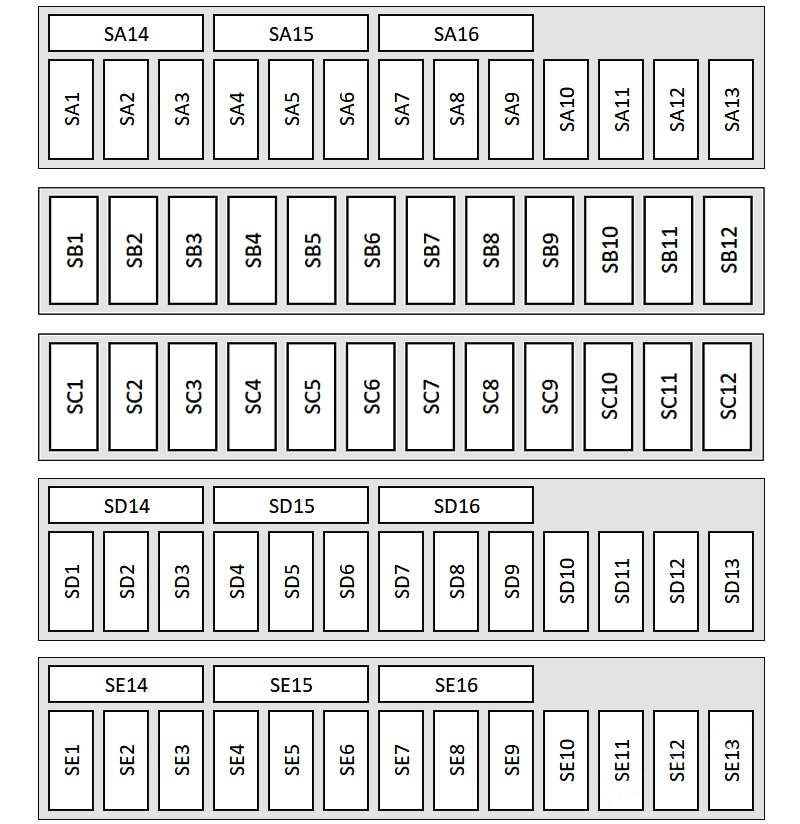

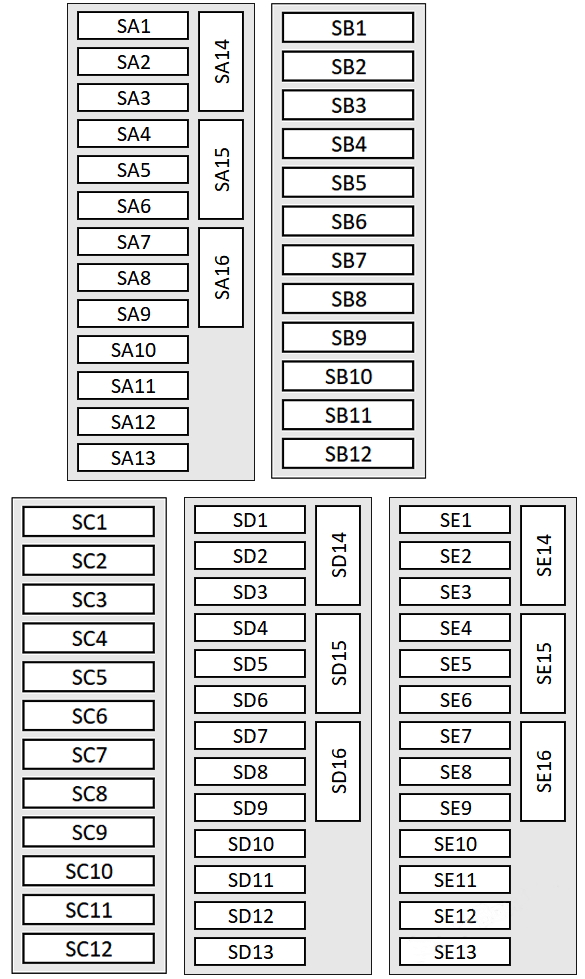

Схема
Автомобили с правым рулем
Фото — пример
Схема
Общее обозначение
| SA1 | — |
| SA2 | 10А Циркуляционный насос, датчик массового расхода воздуха, обогрев картера, насос циркуляции охлаждающей жидкости |
| SA3 | Жалюзи радиатора |
| SA4 | 10А Циркуляционный насос, насос резервного отопления |
| Блок управления датчика NOx | |
| Блок управления датчика NOx 2 | |
| Датчик твердых частиц | |
| Запорный клапан топливного бака | |
| Блок управления заслонкой выхлопа | |
| SA5 | 5А Выключатель стоп-сигнала |
| SA6 | 7,5/15А Электромагнитный клапан левой электрогидравлической опоры двигателя |
| Правый электромагнитный клапан электрогидравлической опоры двигателя | |
| Привод впускного кулачка 1 для цилиндров 1~4 | |
| Клапан охлаждающей жидкости головки блока цилиндров | |
| Насос охлаждающей жидкости | |
| Термостат системы охлаждения двигателя с управлением по карте | |
| Привод регулировки кулачка 1~8 | |
| Переключающий клапан охладителя рециркуляции отработавших газов | |
| Перепускной клапан системы рециркуляции отработавших газов 2 | |
| Редукционный клапан | |
| Перепускной клапан системы рециркуляции отработавших газов | |
| Блок автоматического контроля периода свечения | |
| Блок управления периодом свечения 2 | |
| Клапан крепления коробки передач 2 | |
| SA7 | 5/15А Лямбда-зонд 1 после катализатора |
| Лямбда-зонд после сажевого фильтра 2 | |
| Модуль измерения массы воздуха | |
| Расходомер воздуха 2 | |
| SA8 | 7,5/15А Электромагнитный клапан левой электрогидравлической опоры двигателя |
| Клапан охлаждающей жидкости коробки передач | |
| Клапан крепления коробки передач 1 | |
| Реле насоса вторичного воздуха | |
| Блок управления течи топливного бака | |
| Насос циркуляции охлаждающей жидкости | |
| Правый электромагнитный клапан электрогидравлической опоры двигателя | |
| Привод выпускного кулачка 1 цилиндра 3 | |
| Привод выпускного кулачка 1 цилиндра 1 | |
| Привод выпускного кулачка 1 цилиндра 4 | |
| Переключающий клапан охладителя рециркуляции отработавших газов | |
| Привод впускного кулачка 1 цилиндра 2 | |
| Привод впускного кулачка 1 цилиндра 3 | |
| Привод впускного кулачка 1 цилиндра 4 | |
| Привод впускного кулачка 1 цилиндра 5 | |
| Привод впускного кулачка 1 цилиндра 6 | |
| Насос непрерывной циркуляции охлаждающей жидкости | |
| Термостат системы охлаждения двигателя с управлением по карте | |
| Клапан регулировки давления топлива | |
| Клапан дозирования топлива | |
| Дозирующий насос 2 | |
| SA9 | 5А Реле питания компонентов двигателя (реле двигателя) |
| SA10 | 5А Датчик уровня и температуры масла |
| SA11 | 7,5А Жалюзи радиатора, модуль педали акселератора |
| SA12 | 7,5/10/15A Перепускной клапан воздушного фильтра |
| Впускной клапан вторичного воздуха | |
| Электромагнитный клапан левой электрогидравлической опоры двигателя | |
| Правый электромагнитный клапан электрогидравлической опоры двигателя | |
| Регулирующий клапан струи охлаждения поршня | |
| Клапан контроля давления масла | |
| Откидной клапан впускного коллектора | |
| Клапан рециркуляции воздуха турбокомпрессора | |
| Клапан управления распределительным валом 1 | |
| Клапан управления выпускным распредвалом 1 | |
| Электромагнитный клапан 1 фильтра с активированным углем | |
| Клапан управления выпускным распредвалом 2 | |
| Клапан управления распределительным валом 2 | |
| Электромагнитный клапан регулирования давления наддува | |
| Привод впускного кулачка 1 для цилиндров 1~8 | |
| Привод выпускного кулачка 1 для цилиндров 1~8 | |
| SA13 | 5А Вентилятор радиатора |
| SA14 | 15/25А Блок управления двигателем/мотором |
| Форсунка 2, цилиндры 1~4 | |
| SA15 | 10/15А Лямбда-зонд 1 после катализатора |
| Лямбда-зонд 1 перед каталитическим нейтрализатором | |
| Лямбда-зонд после сажевого фильтра | |
| SA16 | 30А Блок управления топливным насосом |
| SB1 | 20А Катушка зажигания 1~6 с выходным каскадом |
| SB2 | Реле двигателя |
| SB3 | — |
| SB4 | — |
| SB5 | 30А Блок управления электрогидравлической опорой двигателя |
| SB6 | 25А Ремень безопасности передний левый |
| SB7 | Держатель предохранителя 20/40 А F |
| SB8 | 25А Ремень безопасности передний правый |
| SB9 | 20/30А Блок управления вентилятором приточного воздуха (передний вентилятор отопителя) |
| SB10 | Управление помощью водителю |
| SB11 | 15/40A Реле стартера 15/40А 2 |
| Блок управления терморегулированием | |
| SB12 | Полный привод |
| SC1 | 30А Блок управления бортовой сети, обогрев передних сидений |
| SC2 | 20А Блок управления двери водителя |
| SC3 | 20А Блок управления бортовой сетью (Питание розеток) |
| SC4 | 30AБлок управления регулировкой сдвижного люка в крыше |
| SC5 | 30А Блок управления бортовой сетью дополнительного освещения слева |
| SC6 | 20А Блок управления задней водительской дверью |
| SC7 | 30А Блок управления электродвигателем стеклоочистителя |
| SC8 | 20А Блок управления задней пассажирской дверью |
| SC9 | 30А Блок управления бортовой сетью (Дополнительное освещение справа) |
| SC10 | 10/30А Блок управления бортовой сети, омыватель фар/лобового стекла |
| SC11 | 20/30А Потенциометр электрических тормозов прицепа, блок управления климатической установкой |
| SC12 | 30А Блок управления дополнительным отопителем |
| Привод сцепления | |
| SD1 | 5А Внутреннее зеркало |
| Блок управления подогревом задних сидений | |
| Диагностическое соединение | |
| SD2 | 10А Диагностический интерфейс шины данных |
| Блок управления бортовой сети, датчики парковки | |
| SD3 | 7,5А Аудиосистема (E-Hybrid), Блок управления генератором звука двигателя |
| SD4 | 5А Клапан охлаждения масла коробки передач |
| SD5 | 5А Реле стартера 1 |
| Реле стартера 2 | |
| Силовая и управляющая электроника электропривода | |
| SD6 | — |
| SD7 | 15А Модуль педали акселератора |
| SD8 | 5А Блок управления системой ночного видения |
| Блок управления стабилизатором поперечной устойчивости | |
| Блок управления стабилизатором поперечной устойчивости 2 | |
| SD9 | 10А Блок адаптивного круиз-контроля |
| Блок управления радарного датчика обнаружения объектов передний левый | |
| Блок управления радарного датчика обнаружения объектов передний правый | |
| SD10 | Полный привод, блокировка дифференциала. |
| SD11 | 10А Передняя камера систем помощи водителю |
| SD12 | 7,5А Вентилятор спинки переднего левого сиденья 1 |
| Вентилятор подушки переднего левого сиденья 1 | |
| Вентилятор спинки переднего правого сиденья 1 | |
| Вентилятор подушки переднего правого сиденья 1 | |
| SD13 | 5A USB-разъем для зарядки 1 |
| SD14 | 15А Электродвигатель стеклоочистителя заднего стекла |
| SD15 | 20А Передняя правая фара |
| SD16 | 20А Передняя левая фара |
| SE1 | 5А Датчик противоугонной сигнализации |
| Звуковой сигнал | |
| SE2 | 5А Главное реле |
| SE3 | 5А Блок управления гаражными воротами |
| SE4 | 7,5А Блок управления датчиками селектора |
| SE5 | 15А Блок управления бортовой сетью (Звуковой сигнал) |
| SE6 | 5А Кнопка электромеханического стояночного тормоза |
| SE7 | Диагностический интерфейс шины данных 5/10A (блок управления шлюзом) |
| SE8 | 5А Передний модуль крыши |
| SE9 | Модуль экстренного вызова, прицепное устройство |
| SE10 | 5/10А Блок управления подушками безопасности |
| SE11 | 5А Блок управления ABS, ESC |
| SE12 | 10А Датчик дождя и освещенности |
| Диагностическое соединение | |
| SE13 | 20А Блок управления бортовой сетью (Система кондиционирования) |
| SE14 | 20А Блок управления передней пассажирской дверью |
| SE15 | 20А Блок управления бортовой сети, компрессор кондиционера |
| SE16 | Преобразователь постоянного тока в переменный ток 30 А с розеткой, 12–230 В |
| Аккумулятор давления тормозной системы, интеллектуальный актуатор (E-Hybrid) |

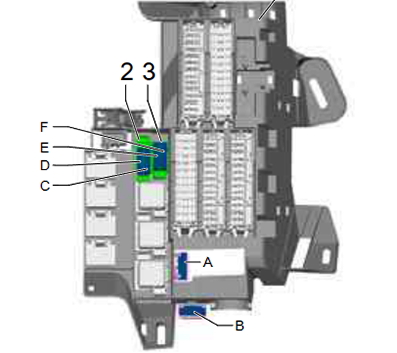

Рядом с блоком предохранителей могут устанавливаться дополнительные элементы защиты.

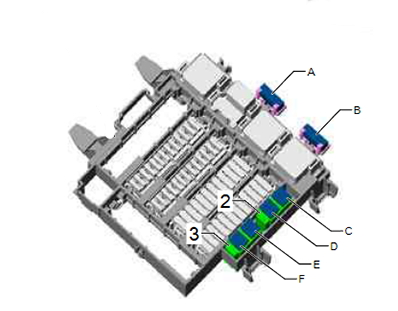

Схема
Расшифровка
- А — 15А Блок управления регулировкой сиденья и рулевой колонки с памятью
- B — 15A Регулировка сиденья переднего пассажира с блоком управления с памятью
- C — 40A Блок управления АБС
- D — 40А Блок управления АБС
- E —
- F — 50A Вспомогательный гидравлический насос коробки передач

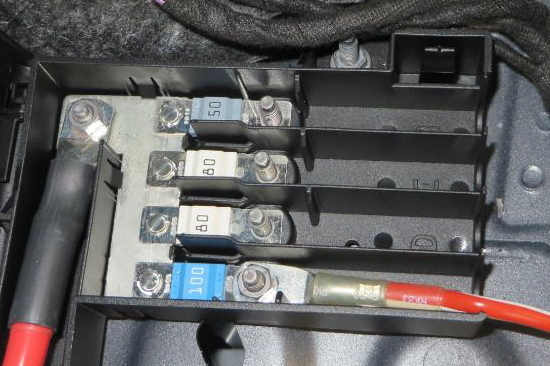

Рядом с аккумуляторной батарей может устанавливаться блок предохранителей высокой мощности.

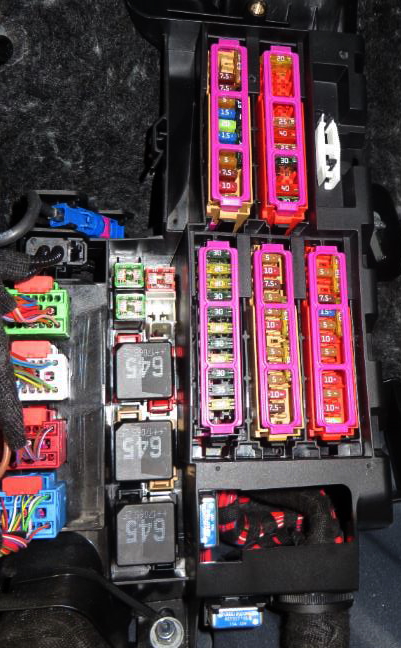

Фото — пример
Блок в багажнике

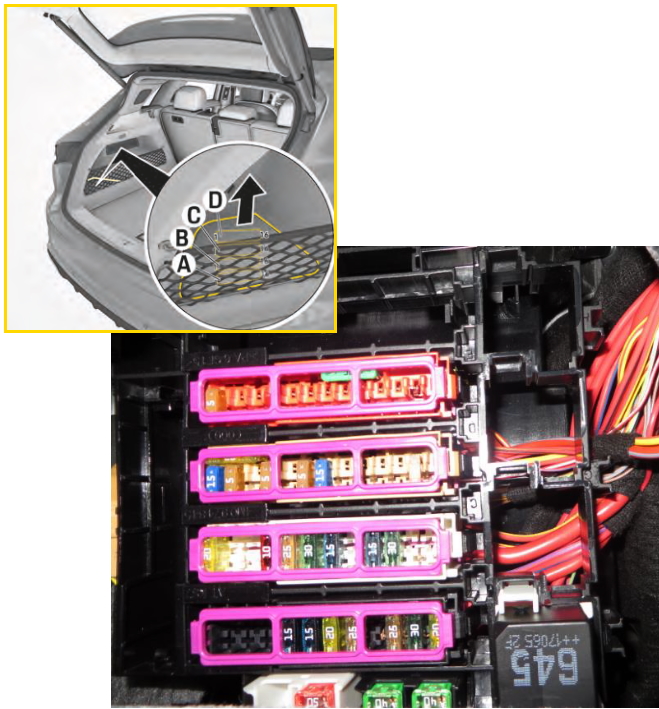

В багажном отсеке с левой стороны под защитной крышкой устанавливается ещё один блок с предохранителями и реле.

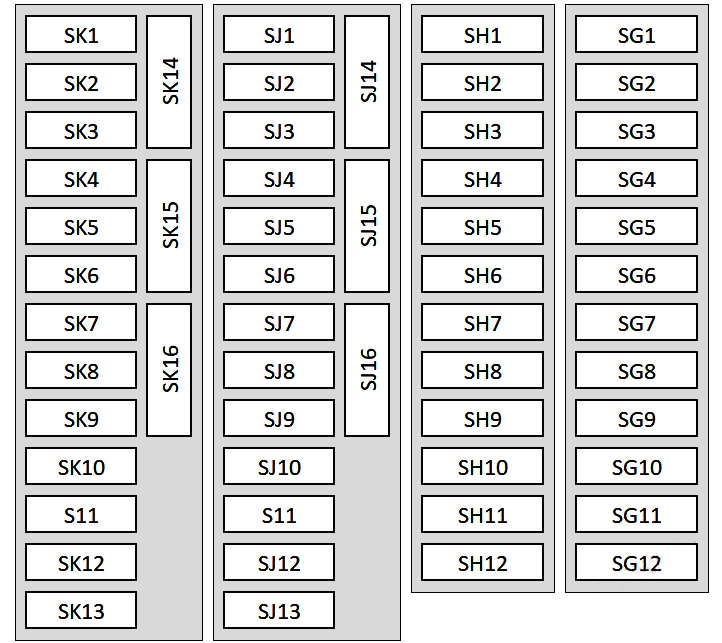

Схема
Назначение
| SG1 | 10А Датчик давления и температуры хладагента 1 |
| Датчик давления и температуры хладагента 2 | |
| Расширительный клапан хладагента 2 | |
| Высоковольтный нагреватель (ПТК) | |
| Электродвигатель управления жалюзи радиатора | |
| SG2 | — |
| SG3 | — |
| SG4 | — |
| SG5 | 15А Блок управления адаптивной пневмоподвеской |
| SG6 | 15А Блок управления автоматической коробкой передач |
| SG7 | 20А Блок управления бортовой сети 2, Задняя шторка, усилитель закрывания, KESSY, лючок заливной горловины |
| SG8 | Блок управления и индикации задней системы кондиционирования, обогрева задних сидений (кроме E-Hybrid) |
| SG9 | — |
| SG10 | 25А Блок управления детектором прицепа |
| SG11 | 30А Блок управления задней крышкой, Блок управления задней дверью |
| SG12 | 20А Блок управления заднего вентилятора приточного воздуха |
| SH1 | 20А Блок управления бортовой сети 2, левый задний фонарь |
| SH2 | — |
| SH3 | 30А Блок управления системы дозирования восстановителя, подогревателя SCR, заднего спойлера |
| Преобразователь постоянного/ переменного тока с розеткой, 12–230 В. | |
| SH4 | 10А Блок управления и индикации задней системы кондиционирования |
| SH5 | 25А Блок управления детектором прицепа |
| SH6 | 30А Блок управления детектором прицепа (поворотный двигатель) |
| SH7 | 15А Блок управления детектором прицепа (зарядка, электроспуск) |
| SH8 | — |
| SH9 | 15А Блок управления детектором прицепа (розетка) |
| SH10 | Блокировка дифференциала |
| SH11 | — |
| SH12 | 25А Блок управления системой дозирования восстановителя, подогреватель SCR (не для E-Hybrid) |
| SJ1 | 15А Блок управления вспомогательных систем водителя |
| SJ2 | 5А Антенный усилитель для мобильного телефона |
| SJ3 | — |
| SJ4 | 5А Блок управления ассистента смены полосы движения |
| Блок управления 2 ассистента смены полосы движения | |
| SJ5 | Развлекательная система |
| SJ6 | 5А Блок управления системой контроля давления в шинах |
| SJ7 | 15А Блок управления вспомогательных систем водителя |
| SJ8 | 5А Приемник дистанционного управления автономным отопителем, Радиоприемник автономного отопителя |
| SJ9 | DVD-привод |
| SJ10 | 5А ТВ-тюнер, РТМ |
| SJ11 | 5A Антенна на крыше (ParkAssist) |
| SJ12 | 5А Блок управления работой гаражных ворот |
| SJ13 | 5А Блок управления системой камеры заднего вида |
| SJ14 | 20А Блок управления бортовой сети 2, задний фонарь правый |
| SJ15 | — |
| SJ16 | 40А Блок управления цифровой аудиосистемой |
| SK1 | 5А Блок управления стабилизатором поперечной устойчивости |
| Блок управления стабилизатором поперечной устойчивости 2 | |
| SK2 | 7,5А Сервисный разъем высоковольтной системы |
| SK3 | 10А Реле насоса охлаждающей жидкости высоковольтной аккумуляторной батареи |
| SK4 | 7,5А Силовая и управляющая электроника электропривода |
| SK5 | 5A Усилитель тормозов, Усилитель тормозов — E-Hybrid |
| SK6 | Вентиляторы сиденья |
| SK7 | — |
| SK8 | 5А Компрессор кондиционера с магнитной муфтой и регулирующим клапаном |
| SK9 | Аккумулятор 10А, 48 В |
| Преобразователь напряжения (48 В/12 В) | |
| SK10 | 5А Высоковольтная батарея 1 |
| SK11 | 7,5А Зарядное устройство 1 для высоковольтной батареи |
| SK12 | — |
| SK13 | — |
| SK14 | Реле насоса охлаждающей жидкости с терморегулированием |
| SK15 | — |
| SK16 | — |
Дополнительные элементы
Описание
- A — 15А Регулировка сиденья переднего пассажира с блоком управления памятью (правый руль)
- B —
- C — 30А Реле обогрева заднего стекла
- D — 40A Адаптивная электроника компрессора подвески
- E —
- F —
Знаете как сделать материал лучше — пишите в комментарии.
