Мерседес Спринтер (901 — 905) предохранители и реле
Mercedes-Benz Sprinter 1 поколения производился в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 с различными вариантами исполнения кузова с обозначением W901 / W902 / W903 / W904 / W905. За это время модель прошла обновление 2 раза. В данном пост вы найдёте описание предохранителей и реле Мерседес Спринтер 1 со схемами блоков, их фото примерами и местами расположения. Выделим предохранители прикуривателя и бензонасоса.
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Не подходит поколение или схемы?
[Описание Спринтер 3]
[Описание Спринтер 2]
[Описание Спринтер Классик]
Блок под панелью

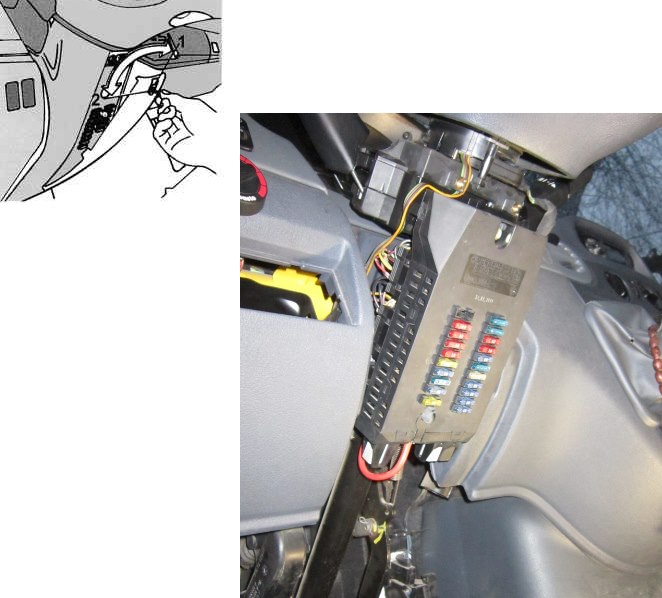

Первый блок предохранителей и реле установлен под панелью. Для доступа уберите защитную крышку.
Вариант 1

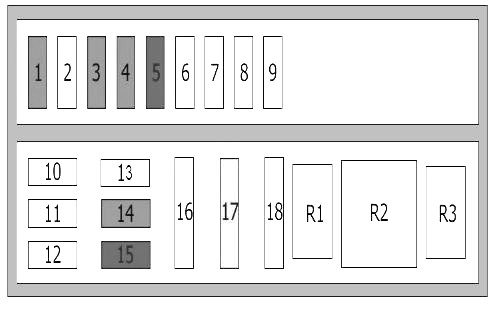

Схема
Описание
| 1 | Правый задний габаритный фонарь и правый стояночный огонь — 15 А. |
| 2 | Дальний свет правой фары — 15 А. |
| 3 | Дальний свет левой фары, сигнальная лампочка — 15 А. |
| 4 | Фонари заднего хода — 15 А. |
| 5 | Стоп-сигналы — 15 А. |
| 6 | Электродвигатель стеклоочистителей — 20 А. |
| 7 | Обогрев заднего стекла, сигнал — 15 А. |
| 8 | Плафоны, прикуриватель, магнитола — 20 А. |
| 9 | Часы, аварийная световая сигнализация, стояночные огни — 20 А. |
| 10 | Подсветка щитка приборов, фонари освещения номерного знака, фонари дневного света — 15 А. |
| 11 | Левый задний габаритный фонарь и левый стояночный огонь — 15 А. |
| 12 | Ближний свет правой фары — 15 А. |
| 13 | Ближний свет левой — 15 А. |
| 14 | Противотуманная фара, задний противотуманный фонарь — 15 А. |
| 15 | Магнитола — 15 А, |
| 16 | Резерв |
| 17 | Резерв |
| 18 | Резерв |

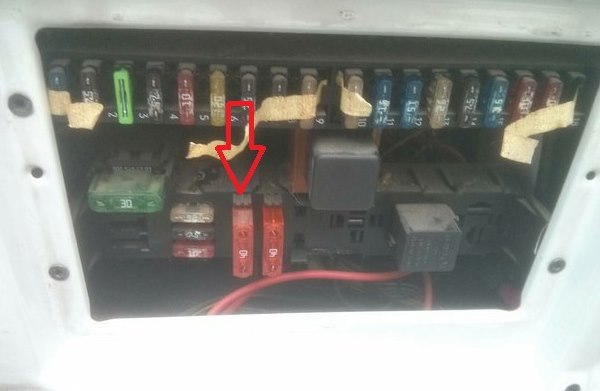

За прикуриватель отвечает предохранитель номер 8 на 20А.

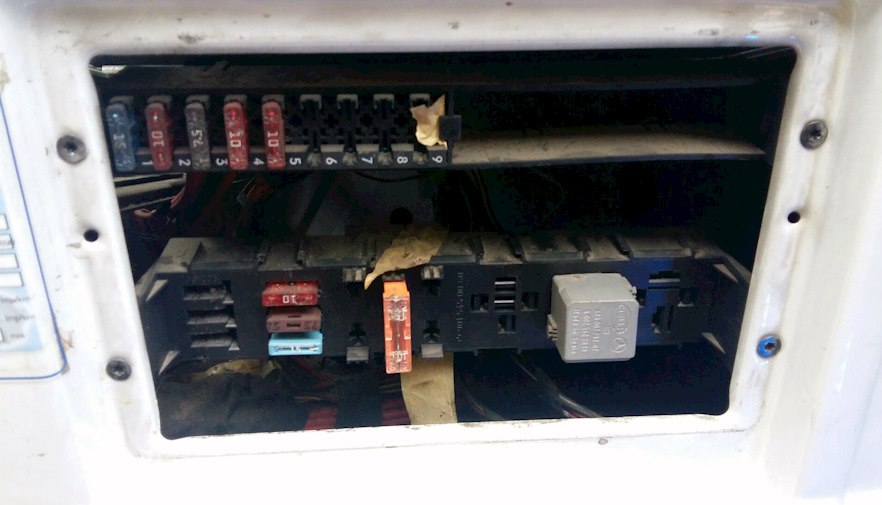

Отдельные реле могут находится под данным блоком с предохранителями (реле стекло очистителя и указателей поворотов.).
Вариант 2

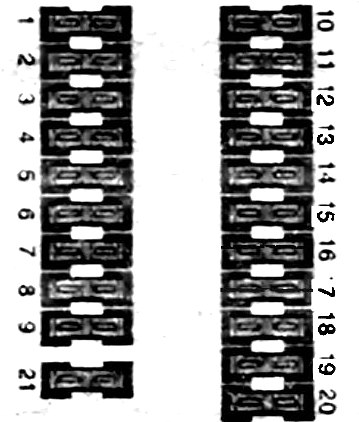

Схема
Обозначение
| 1 | 10А Правый стояночный фонарь, правый задний габаритный фонарь |
| 2 | 10А Дальний свет правой фары |
| 3 | 10А Дальний свет левой фары, индикаторная лампочка включения дальнего света |
| 4 | 10А Фонарь заднего хода |
| 5 | 10А Стоп- сигналы |
| 6 | 20А Электродвигатель стеклоочистителей |
| 7 | 15А Сигнал, обогрев заднего стекла, реле элементов дополнительного оборудования (цепь 15) |
| 8 | 20А Фонарь освещения салона, прикуриватель; радио (цепь 30) |
| 9 | 15А Часы, аварийная световая сигнализация, парковочный огонь |
| 10 | 10А Подсветка щитка приборов, фонарь освещения номерного знака, свет для езды в дневное время |
| 11 | 10А Левый стояночный фонарь, левый задний габаритный огонь |
| 12 | 10А Ближний свет правой фары |
| 13 | 10А Ближний свет левой фары |
| 14 | 15А Противотуманные фары, задний противотуманный фонарь |
| 15 | 10А Радиоприемник (цепь 15) |
| 16 | 25А Блок управления дизельным двигателем (цепь 30) |
| 17 | 15А Блок управления двигателем (цепь 30) |
| 18 | 15А Зажигание (цепь 15) |
| 19 | 15А Бензонасос (цепь 30) |
| 20 | 15А Панель управления системой отопления (цепь 30) |
| 21 | 30А Вентилятор системы отопления, передний (цепь 30) |
За прикуриватель отвечает предохранитель номер 8 на 20А.
В нижней части крепятся реле:
- Стеклоочистители
- Управления двигателем
- Указатели поворотов
Блок под сидением
Вариант 1
Дополнительный блок реле и предохранителей находится под сидением водителя за защитной крышкой.

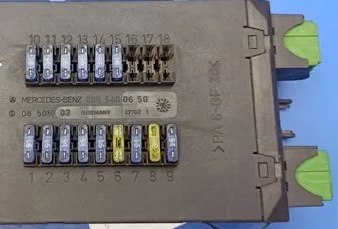

Фото пример
Схема
Назначение
| R1 | Реле звукового сигнала |
| R2 | Специальное оборудование |
| R3 | Реле насоса охлаждающей жидкости |
| 1 | 7,5A Комбинированный счетчик |
| 2 | 25A Дополнительный обогреватель |
| 3 | 7,5A Зуммер |
| 4 | 7,5A Зуммер |
| 5 | 10A Дополнительный обогреватель |
Вариант 2
Фото

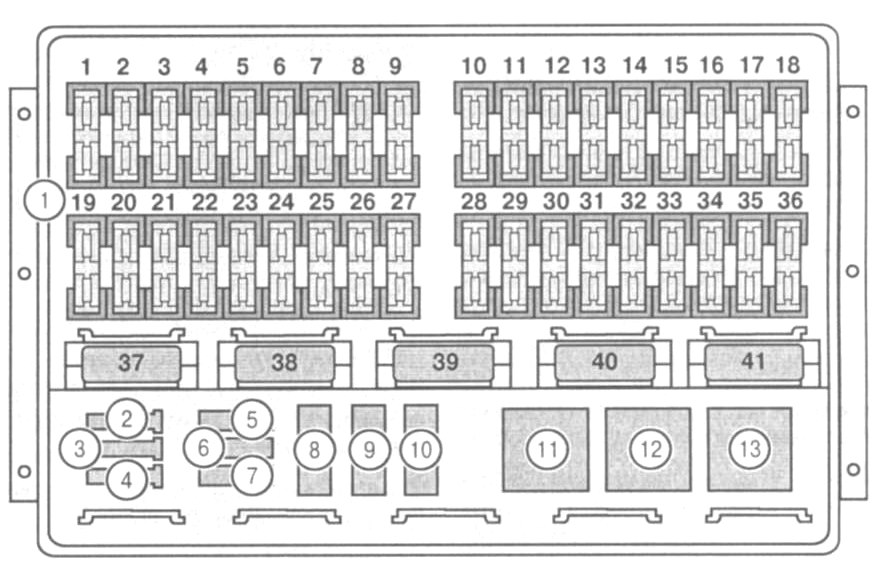

Схема
Расшифровка
| Диоды | |
| 2 | Звуковая последовательность /потолочный кондиционер |
| 3 | Противоугонная сигнализационная система/штепсельная розетка прицепа |
| 4 | Противоугонная сигнализационная система/ штепсельная розетка прицепа |
| Предохранители | |
| 5 | 10А Устройство блокировки пуска |
| 6 | 7,5A Антиблокировочная система |
| 7 | 25A Антиблокировочная система |
| 8 | 40A Вторичный воздушный насос/ гидравлический насос автоматизированной механической коробки передач Sprintshift |
| 9 | 40A Антиблокировочная система |
| 10 | Резерв |
| Реле | |
| 11 | Топливный насос |
| 12 | Реле стартера |
| 13 | Вторичный воздушный насос |
