Пежо 106 блоки с предохранителями

Peugeot 106, городской супер компактный автомобиль, появился на рынке в 1991 году. Выпускался далее в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году. За этот период данная модель была полностью обновлена. В качестве приемника используется модель 107. Мы предоставим описание блоков с предохранителями и их схемы для пежо 106.

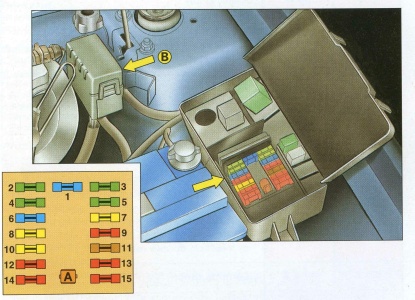

Предохранители под капотом пежо 106

Расположен около стойки под защитной крышкой.

Общая схема

Описание схемы

1. 10/15А — Система впрыска топливо
2. 30А — Вентилятор системы охлаждения двигателя
3. 10/30А — ABS
4. 30А — Вентилятор системы охлаждения двигателя
5. 10/30А — ABS
6. 15/20A — передние противотуманные фары
7. 15А — Дальний свет
8. 30А — Омыватель фар
9. 10А — Топливный насос
10. 15/20/30А — Автоматическая коробка передач
11. 5А — Лямбда зонд
12. 10А — Левая фара дальнего света
13. 10А — Правая фара дальнего света
14. 10А — Левая фара ближнего света
15. 10А — Правая фара ближнего света

В зависимости от комплектации и года выпуска возможно наличие дополнительных предохранителей большой мощности на переключатели освещения, основного блока с предохранителями и противоугонного устройства, а также реле.

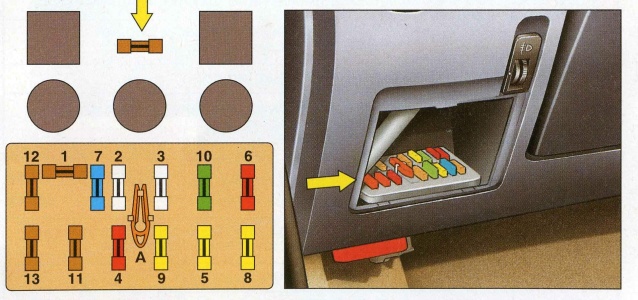

Блок с предохранителями в салоне

Он находится с левой стороны в панели приборов. Для доступа надо нажать на фиксатор сверху и потянуть на себя.

Схема

Обозначение

1. 5А — Омыватель фар. корректор вертикального направления световых пучков фар.
2. 25А — Вентилятор системы вентиляции и отопления.
3. 15А — Компрессор воздушного кондиционера,  выключатель воздушного кондиционера рециркуляции воздуха, выключатель обогревателя заднего стекла и сидений.
4. 15А — Автомагнитола, фонарь местной подсветки, подсветка туалетного зеркала.
5. 30А — Обогреватель заднего стекла, прикуриватель, звуковой сигнал.
6. 10А — Аварийная световая сигнализация.
7. 10А — Фонари заднего хода, сигнализаторы и индикаторы на приборной доске, тахометр, отключатель противоугонной сигнализации, ЭБУ
8. 20А — Автомагнитола, центральный электрическим замок дверей, электронный противоугонный код, сигнализация, часы в приборной доске, ЭБУ кондиционера воздуха, плафон, освещение багажника.
9. 30А — Выключатель стеклоочистителя ветрового стекла, звуковой сигнал забытого включенного габаритного освещения, электродвигатель стеклоочистителя заднего стекла, выключатель электрических стеклоподъемников и электрической регулировки зеркал, приборная доска, подсветка карманов для багажа в дверях.
10. 30А — Питание электрических стекло подъемников передних дверей.
11. 5А — Задний противотуманный фонарь и индикатор его включения на приборной доске.
12. 5А — Задние левые и неважно правые габаритные фонари. подсветка приборной доски (реостат).
13. 5А — Освещение номерного знака, задние правые габаритные фонари, замок зажигания, панель управления отоплением и вентиляцией, автомагнитола, обогрев сидений.

За прикуриватель отвечает предохранитель номер 5 на 30А.
